104
Polski

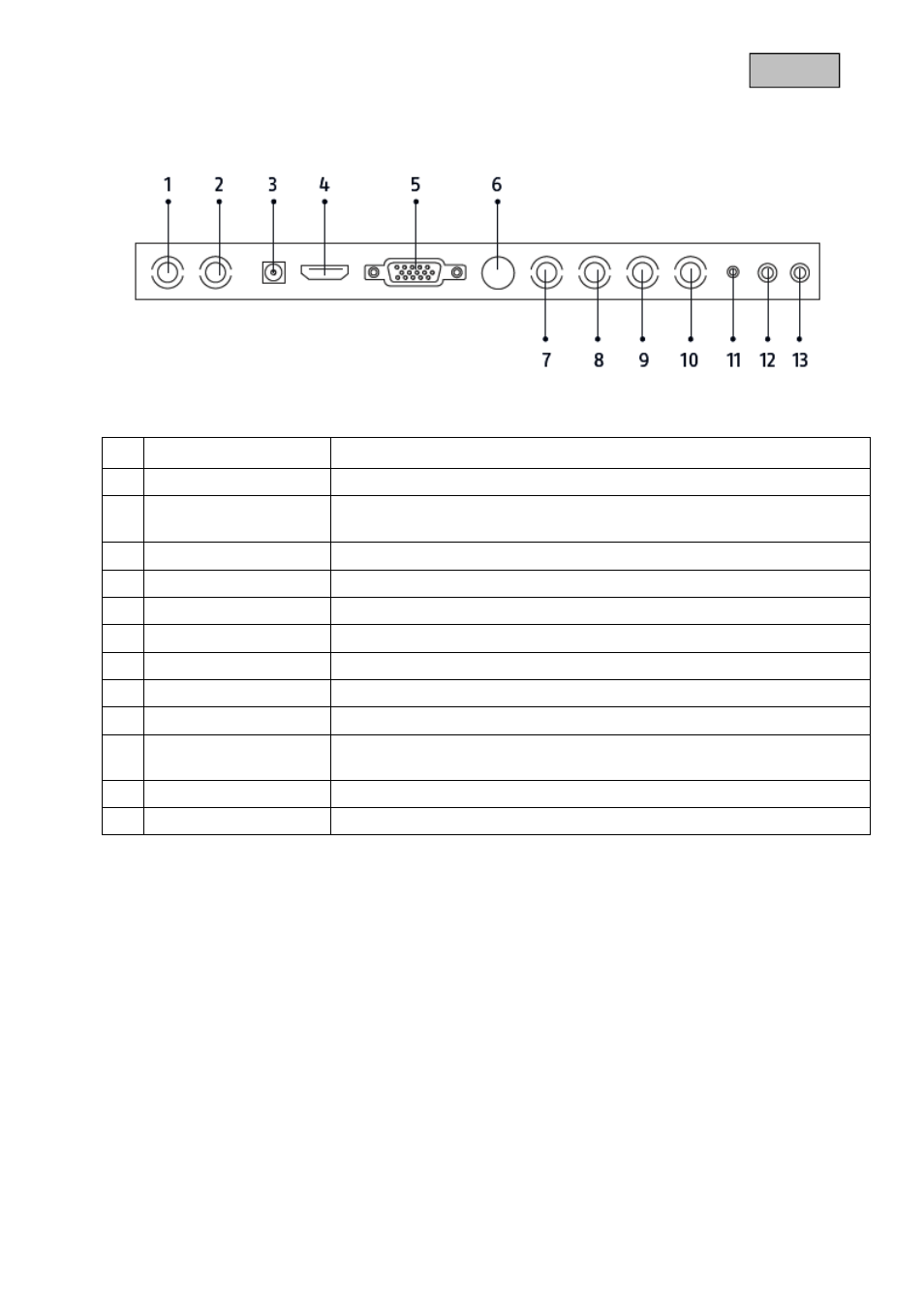

4. Opis złącz
1 Wejście HD-SDI Wejście sygnałowe wideo HD-SDI (BNC)
2 Wyjście HD-SDI Przelotowe wyjście sygnałowe wideo HD-SDI (BNC)
3 Napięcie zasilające 12 V / 3 A DC
Do eksploatacji używaj tylko dostarczonego zasilacza sieciowego!
4 Wejście HDMI Interfejs do multimedialnych danych
5 Wejście VGA Wejście sygnałowe PC i DVR
6 Wejście wideo S Analogowe wejście sygnałowe
7 Wejście wideo 1 Wejście sygnałowe wideo Composite 1 (BNC)
8 Wyjście wideo 1 Przelotowe wyjście sygnałowe wideo 1 (BNC)
9 Wejście wideo 2 Wejście sygnałowe wideo Composite 2 (BNC)
10 Wyjście wideo 2 Przelotowe wyjście sygnałowe wideo 2 (BNC)
11 Wejście audio do
komputera
Gniazdko 3,5 mm, wejście sygnałowe audio sprzężone z wejściem VGA
12 Wejście audio L Wejście cinch L, wejście sygnałowe audio sprzężone z wejściami wideo.
13 Wejście audio R Wejście cinch R, wejście sygnałowe audio sprzężone z wejściami wideo.
