42
Dansk

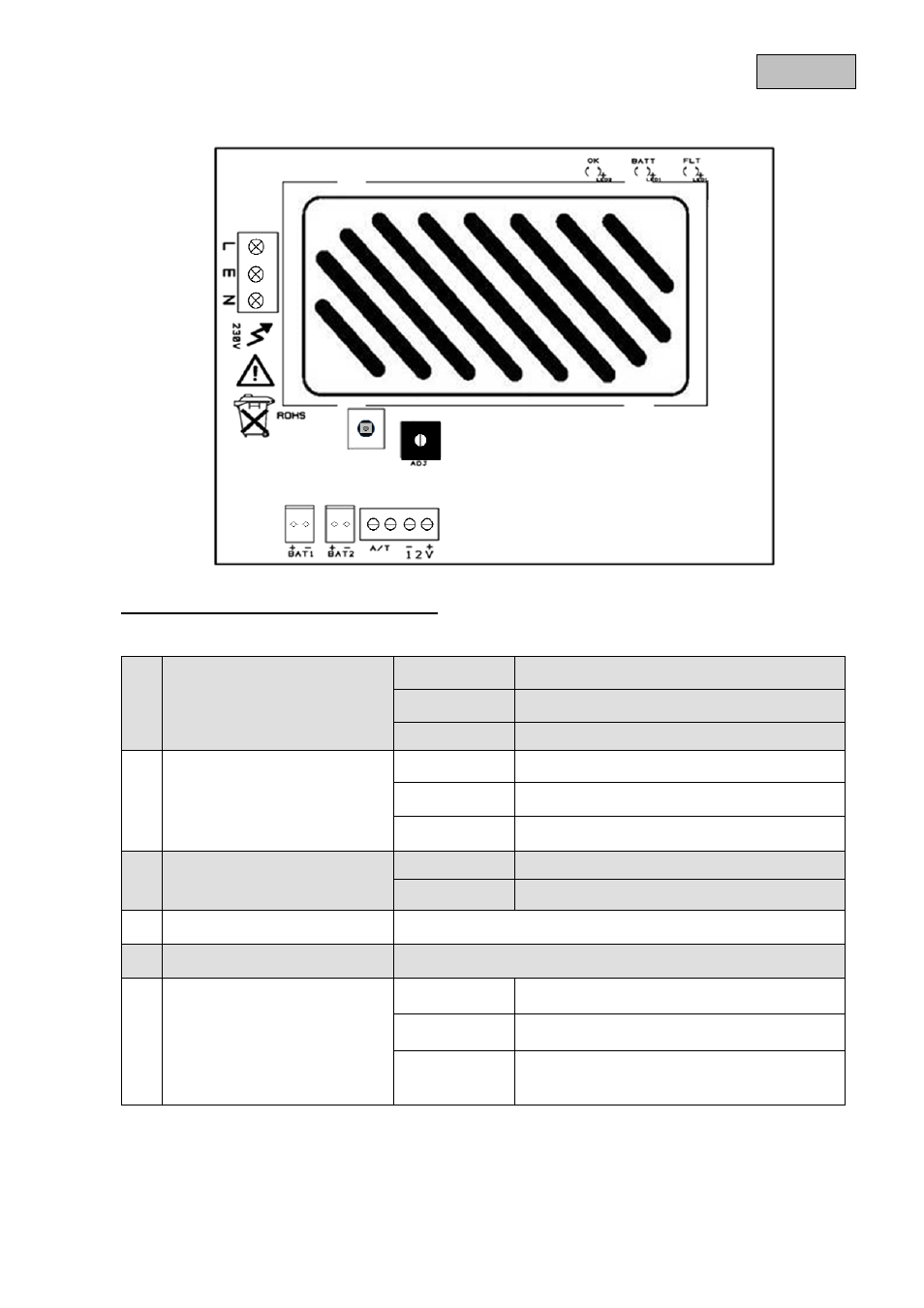

6. Tilslutninger / LED-kontrolindikatoren
Beskrivelse af tilslutningerne og LED’erne:
Nettilslutningsblok
L Fase
E Jord
N Neutral
Tilslutningsterminal
12 V “+” Plus
12 V “-” Minus
A / T Tilslutning til sabotagekontakt, overvågning
Batteritilslutningsterminal
BAT1 “+” “-” Tilslutning batteri 1
BAT2 “+” “-” Tilslutning batteri 2
Potentiometer Indstilling af udgangsspændingen
Sabotagekontakt Kontakt sluttet ved lukket dæksel (NC)
LED-kontrolindikator
OK
230 V AC spændingsforsyning
TÆNDT: Apparat er forsynet med 230 V AC
BATT
Nødstrømsforsyning
TÆNDT: Nødstrømsforsyning via batterier
FLT
Overbelastning
TÆNDT: Overbelastning af
udgangsspændingen
