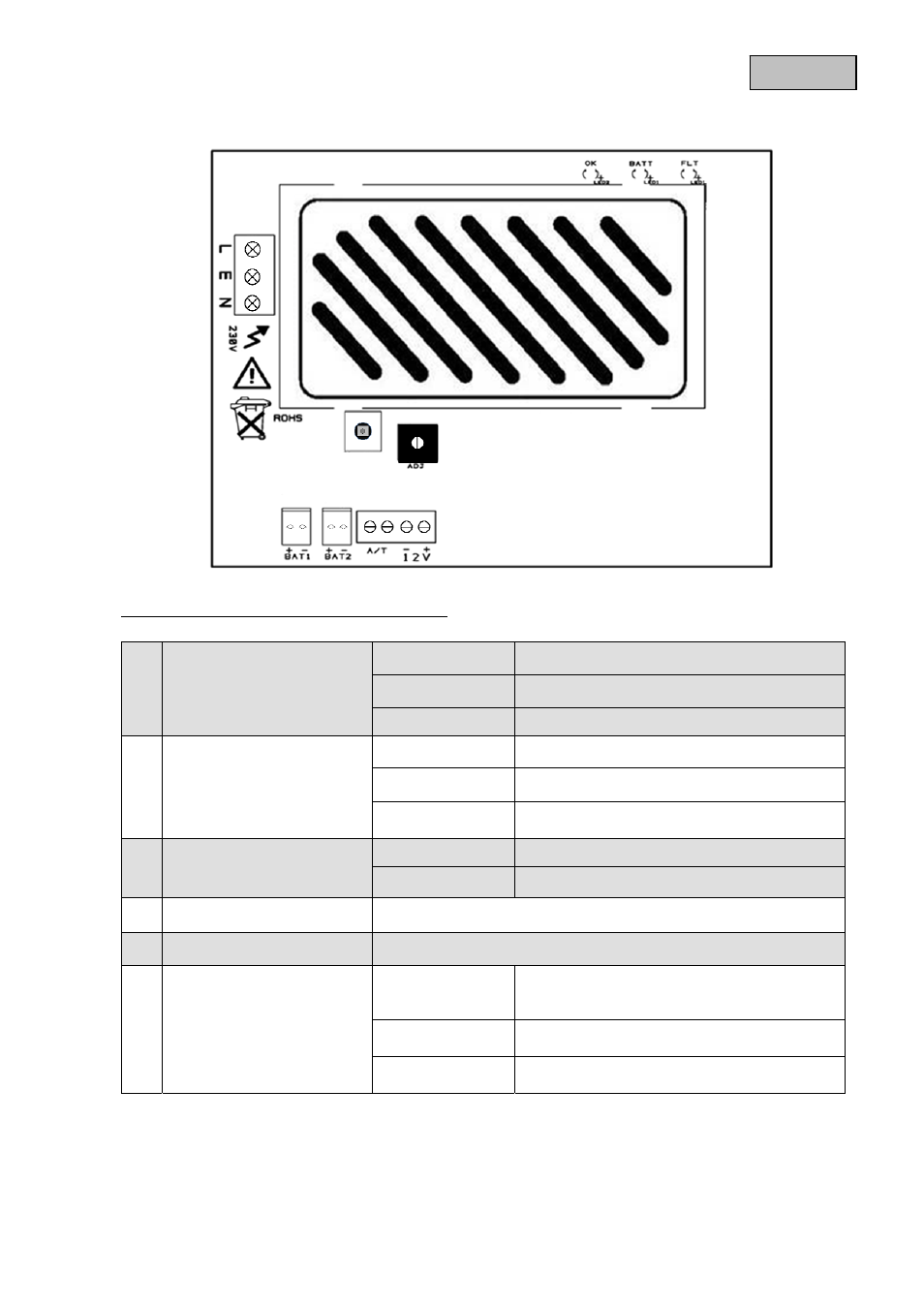

6. Raccordements et LED d’état
Description des raccordements et des LED :
Bloc de raccordement
au secteur
L Phase
E Terre
N Neutre
Borne de raccordement
12 V « + » Plus
12 V « - » Moins
A / T
Raccordement pour contact anti-sabotage
Surveillance
Borne de raccordement
des batteries
BAT1 « + » « - » Raccordement batterie 1
BAT2 « + » « - » Raccordement batterie 2
Potentiomètre Réglage de la tension de sortie
Contact anti-sabotage Contact fermé lorsque le couvercle est fermé (NC)
Affichage à LED
de contrôle
OK
Alimentation électrique 230 V CA
ON : l’appareil est alimenté par une tension
de 230 V CA
BATT
Alimentation de secours
ON : alimentation de secours par batterie
FLT
Surcharge
ON : surcharge de la tension de sortie
