33
Nederlands

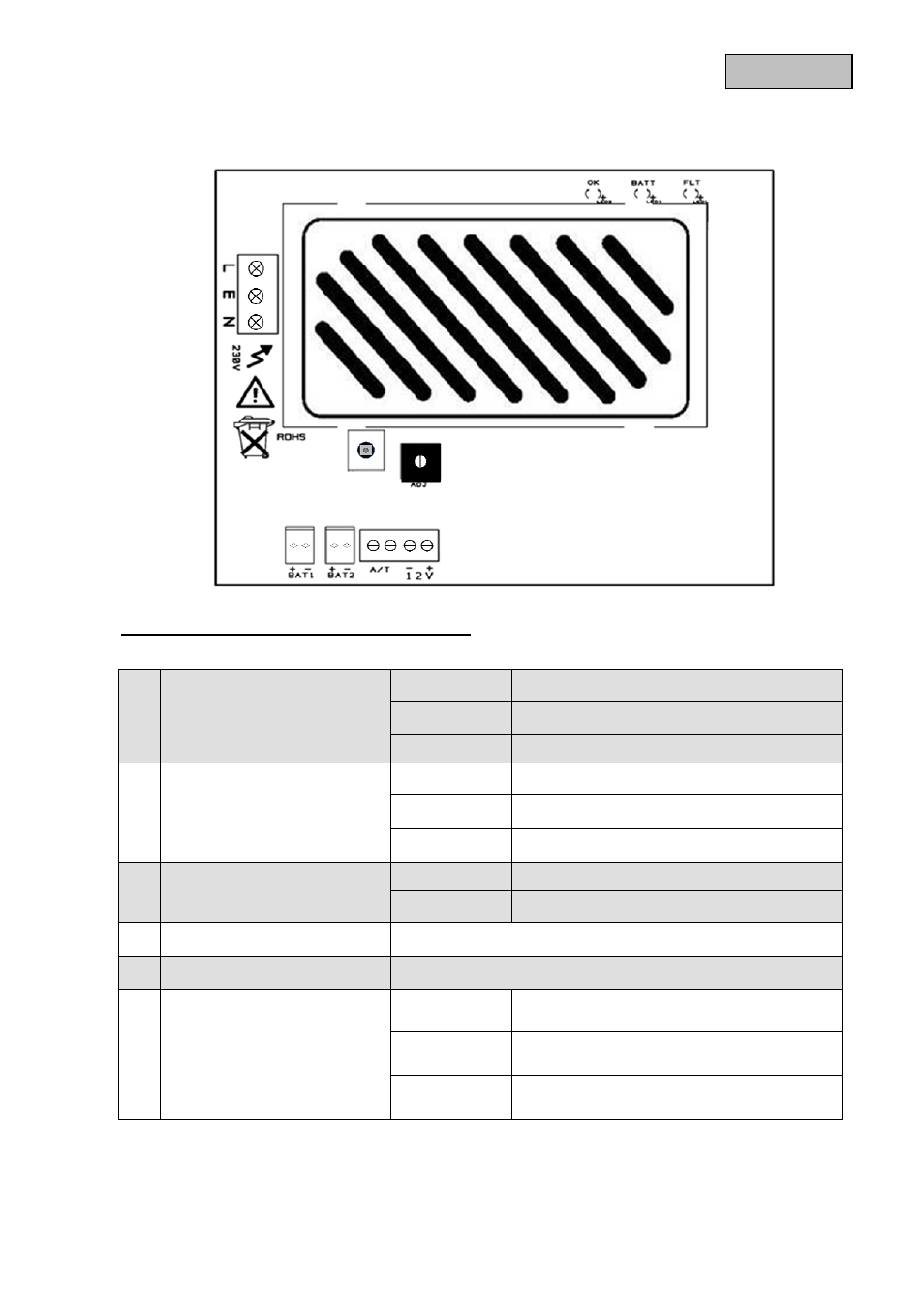

6. Aansluitingen / Status LED’s
Beschrijving van de aansluitingen en de LED’s:
Netaansluitingsblok
L Fase
E Aarde
N Neutraal
Aansluitterminal
12 V „+” Plus
12 V „-” Min
A/T Aansluiting voor sabotagecontact bewaking
Accu-aansluitterminal
BAT1 „+” „-” Aansluiting accu 1
BAT2 „+” „-” Aansluiting accu 2
Potentiometer Instelling van de uitgangsspanning
Sabotagecontact Contact gesloten bij gesloten deksel (NC)
LED-controleweergave
OK
230 VAC spanningsvoorziening
AAN: Apparaat wordt van 230 VAC voorzien
BATT
Noodstroomvoorziening
AAN: Noodstroomvoorziening via accu’s
FLT
Overbelasting
AAN: Overbelasting van de uitgangsspanning
