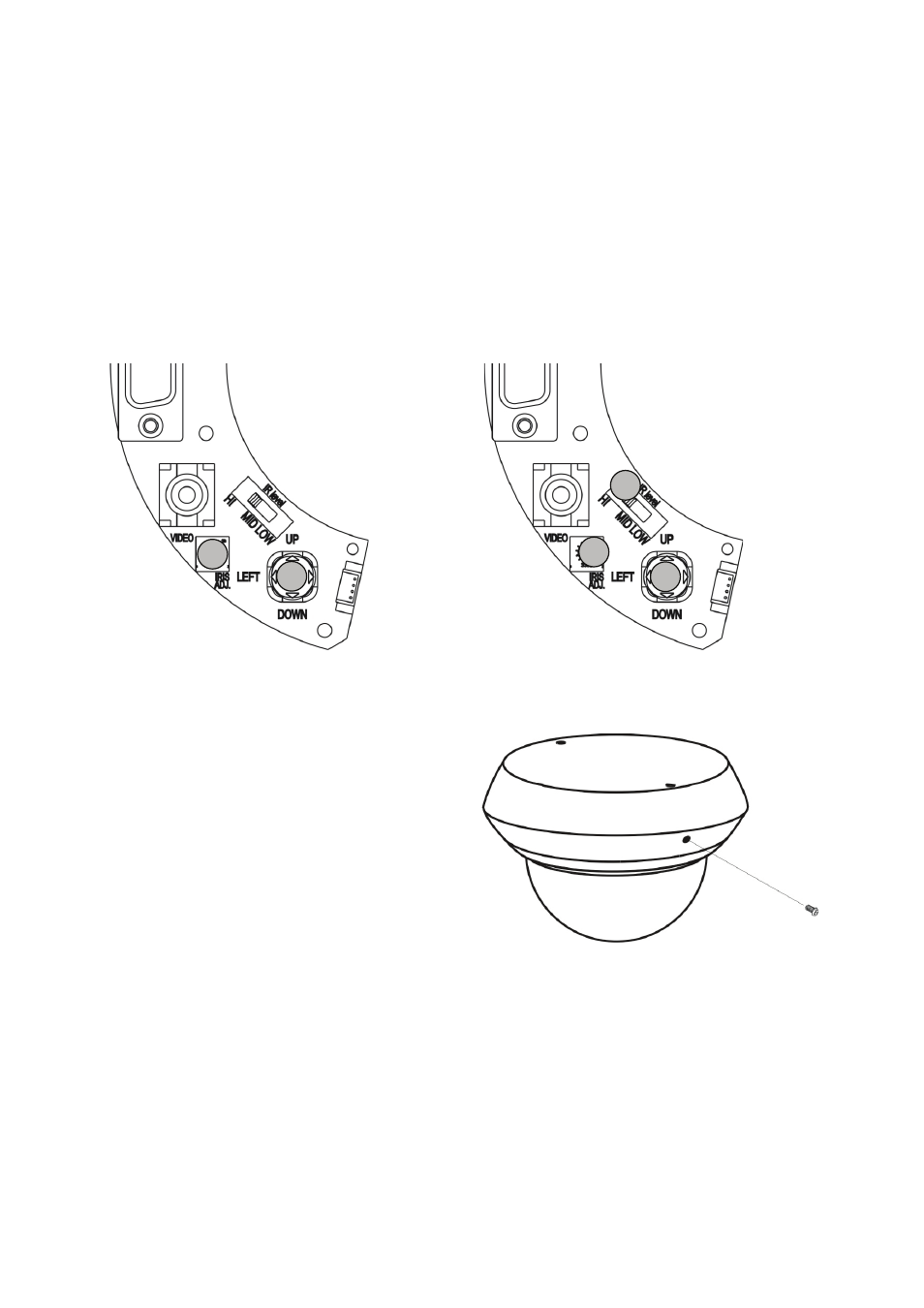

6.5 Réglage de l’intensité des LED IR / paramètres de caméra
1 IRIS ADJ.: réglage de l’ouverture de base de l’objectif à iris automatique
2
IR Intensité IR (TVCC70500): cette série de caméras dôme pour utilisation à l’intérieur
dispose de 3 niveaux d’intensité de la lumière IR (HI – 20 mètres ; MID – 10 mètres ; LOW –
5 mètres).
3
Réglage des paramètres de la caméra de boutons de contrôle (OSD)
TVCC70000:
TVCC70500:
6.6 Fixation du dôme
Le dôme est fixé à la plaque de fond dans
une position définie.
Vérifier que l’ouverture de la vis de blocage
sur l’anneau se trouve à proximité de
l’ouverture du passage de câbles.
Le dôme se fixe à la plaque de fond à l’aide
de trois tourillons de fixation et en vissant
dans le sens des aiguilles d’une montre.
Fixer le dôme en serrant la vis de blocage
fournie.
1
2
3
1
3
