43

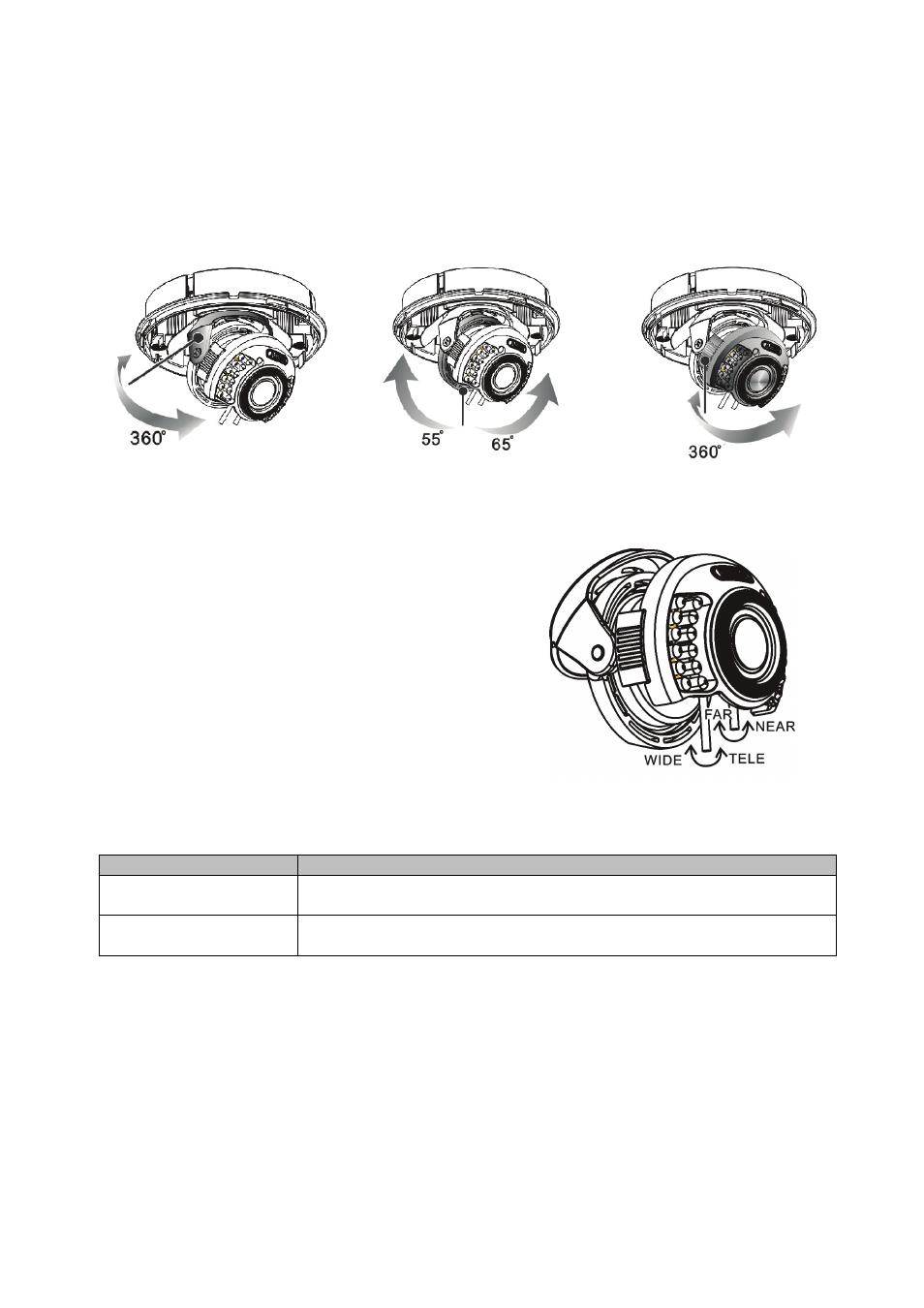

6.3 Ajustage du module caméra
Le module caméra peut être réglé sur 3 axes. Le réglage du troisième axe est généralement
nécessaire dans le cas d'un montage mural de la caméra. La rotation du module (premier et
troisième axe) ne doit pas dépasser 360°.
Pivotement (1 er axe) Inclinaison (2 nd axe) Rotation (3 e axe)
6.4 Réglage de la mise au point et du zoom
Les modèles de caméra TVCC70000 et TVCC70500
sont équipés d'un objectif Variofocal. Les vis de réglage
du facteur de zoom et de la mise au point se trouvent au
bas de l'objectif Variofocal. Ces vis servent également
de vis de fixation pour l'objectif.
Pour desserrer ces vis, tourner dans le sens inverse des aiguilles d'une montre. Puis, procéder
aux réglages souhaités. Enfin, resserrer les deux vis.
Fonction Description/Option
Réglage du facteur de
zoom WIDE – Grand angle, zoom 0x (max.)
TELE – Angle étroit, zoom 3,75x (max.)
Réglage de la mise au
point FAR – Mise au point éloignée
NEAR – Mise au point proche
