3
Am Daten-BUS werden, wie in der Installationsanleitung der
Zentrale beschrieben, die 4 Kabel vom Kommunikationsbus der
Zentrale angeschlossen. Weitere Module werden parallel an
diesen BUS angeschlossen. Die Unterscheidung der
Zonenbereiche wird durch die Adressierung der Module
vorgenommen.
Weiterhin ist es nötig, die Art der Zonenverdrahtung
festzulegen. Die Zonentypen von Zentrale und
Erweiterungsmodulen können sich unterscheiden.
HINWEIS:
Die Alarmzentrale erkennt bei der Inbetriebnahme durch die Auswahl
der Zonerverdrahtung und der Moduladressierung automatisch,
welche Zonen durch die Erweiterungsmodule belegt sind.

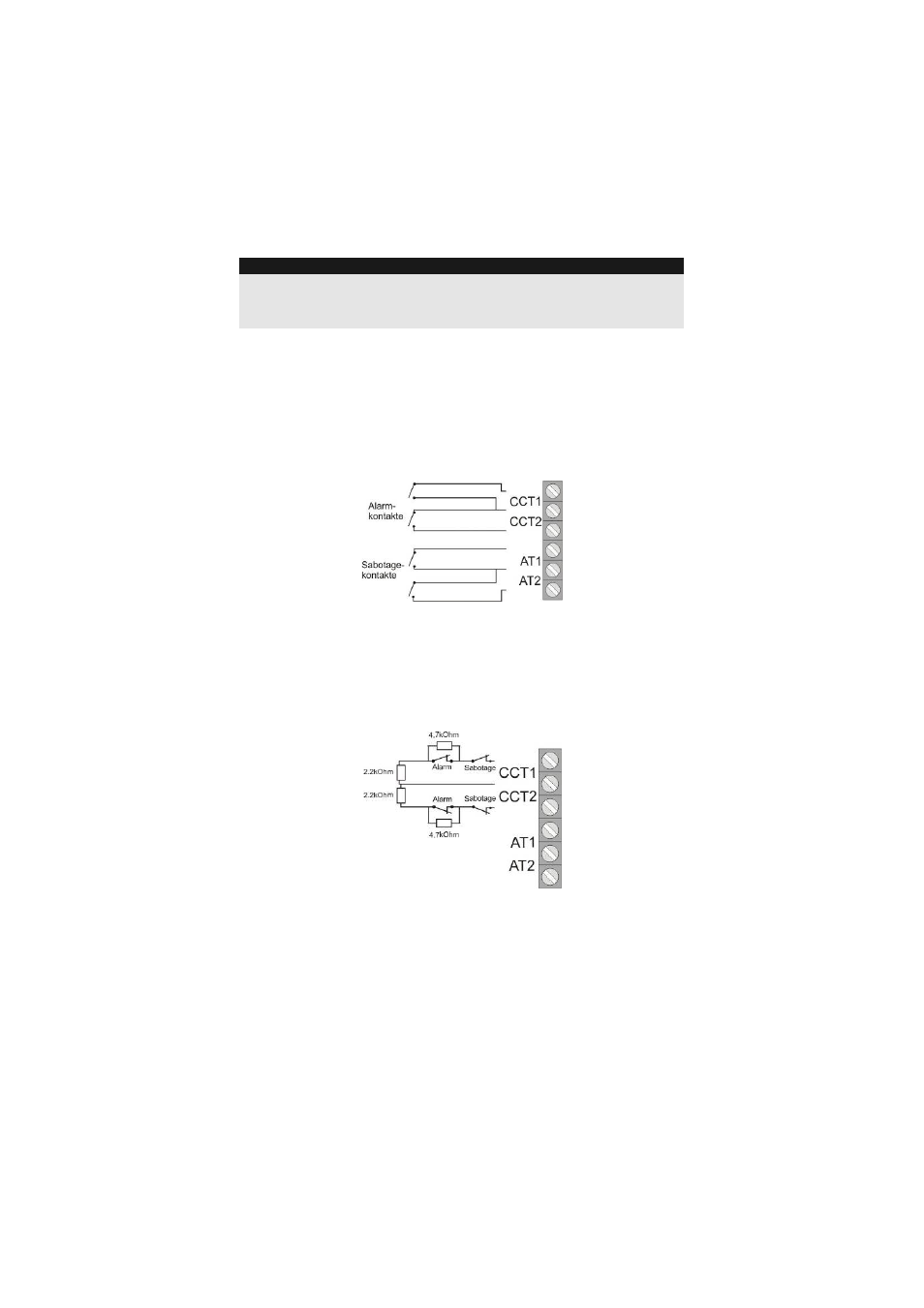

4. Verdrahtung der Zonen
4.1 NC+SABO
Der jeweilige Melderkontakt schließt die Alarmzone. Es werden
keine weiteren Widerstände in die Linien eingesetzt.
4.2 DEOL
Es findet für jede Meldelinie (CCT) eine gleichzeitige Alarm-
und Sabotageüberwachung statt. Es sind zwei unterschiedliche
Widerstände nötig (im Lieferumfang).
