ABUS LS2120 Profiline infrared Light beam User Manual
Page 3

3
3. Hauptmerkmale
• Hohe
Überwachungsreichweite
•
Sichere Detektion durch gepulste Dual-Lichtstrahlen
•
Einfache und schnelle Installation durch horizontale und vertikale
Ausrichtung von Sender und Empfänger
•
Einstellung durch Laserstrahl, LED-Anzeige und Messung des
Spannungspegels
•
Einstellbare Durchschreitungszeit (50 ms – 700 ms)
• Relaisschaltung
(NC/NO)
und LED-Signal bei Alarm
•
Im Außenbereich einsetzbar: wasserdicht (IP55) und temperaturbeständig
•
Einsatzgebiete: Alarmanlagen, Videoüberwachung, Beleuchtung, etc.
(z.B.: Türen, Flure, Parkplätze, Hallen, Zäune,…uvm.)
•
Sabotageüberwachung von Sender und Empfänger durch Deckelkontakt
4. Lieferumfang
•
Infrarot-Sender (Tx) mit Frontabdeckung, Gehäuseschraube und
Montageplatte mit Blechschraube
•
Infrarot-Empfänger (Rx) mit Frontabdeckung, Gehäuseschraube und
Montageplatte mit Blechschraube
Zubehör für die Mastbefestigung:
•
2 x Montageplatte
•
2 x Montagebügel
•
6 x Rundkopfschrauben M4x10
•
4 x Rundkopfschrauben M4x20

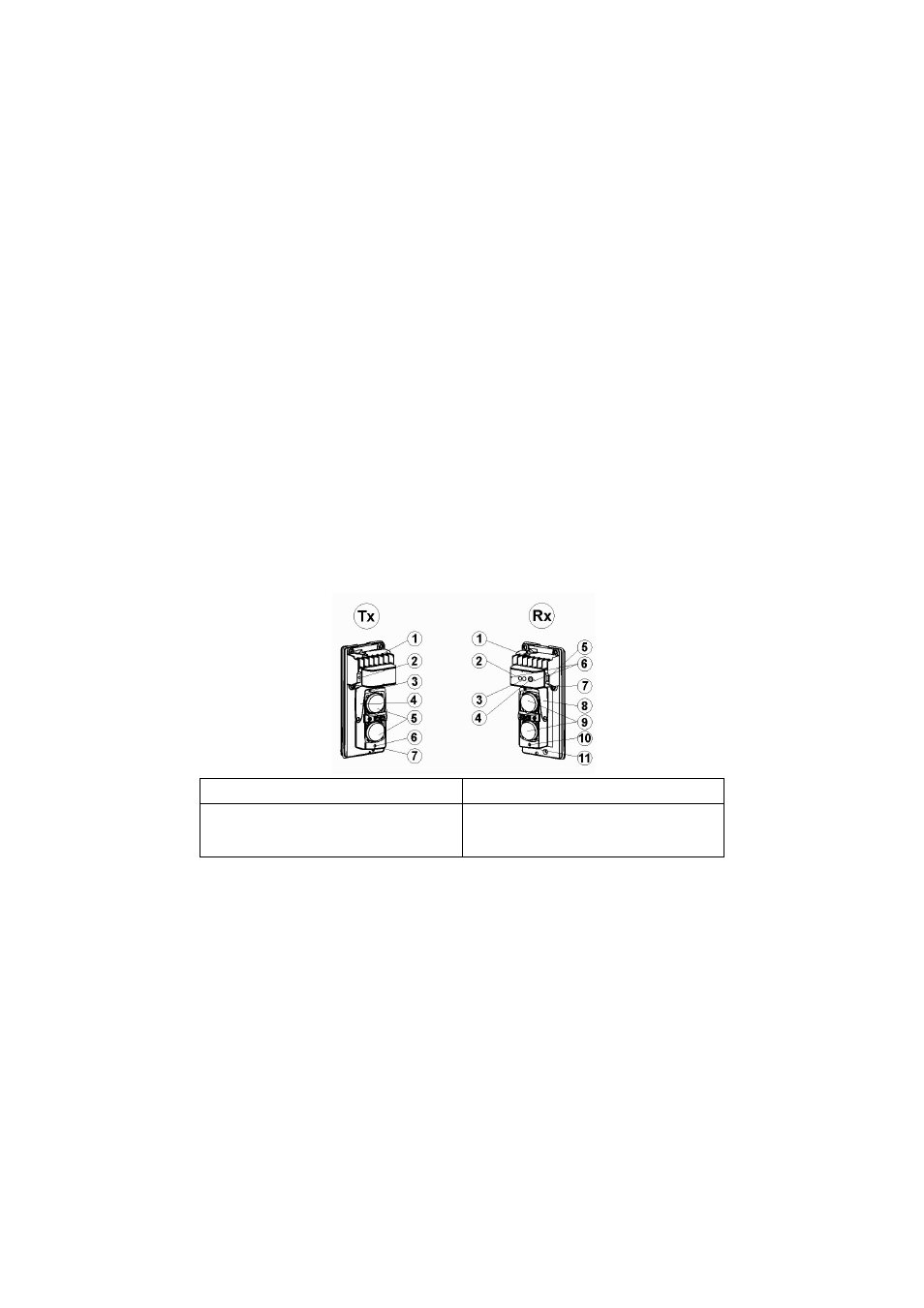

5. Bezeichnung der Komponenten
5.1 Sender (Tx) und Empfänger (Rx)
Sender (Tx)
Empfänger (Rx)
1. Anschlussklemmen
2. Power-LED
3. Schraube für die vertikale
1. Anschlussklemmen
2. Alarm-LED
3. Signal-LED
