Installatiehandleiding poortmagneetcontact

Inleiding

Zwaar poortcontact van buitengewone kwaliteit. Zeer robuuste aluminiumuitvoering, daarom uiterst breekvast (bijv.: als een
stapelaar erover rijdt). VdS-goedkeuring klasse C.

Voordelen van de magneetcontacten zijn

Hoge resistentie tegen milieu-invloeden

Heel grote schakelafstanden

Extreem hoge slijtvastheid

Eenvoudige montage

Montage

De montage gebeurt hoofdzakelijk in rol-, schuif- en kantelpoorten.

Voor de montage bepaalt men de montageplaats zodat poortschakelaar en magneet, zoals op afbeelding 2, gemonteerd
kunnen worden. De contactbehuizing wordt aan de bodem gemonteerd. (een effen aanligvlak is vereist)

Anders mogen alleen schroeven van niet-ferromagnetische materialen gebruikt worden.

Door de weerbestendige en mechanisch stabiele uitvoering van het contacthuis is de schakeling verregaand tegen
beschadiging door het erover rijden met auto’s met rubber banden beschermd. Om het product tegen nog grotere
belastingen te beschermen, moet het in de bodem ingelaten worden.

De 4-draads kabel wordt door een edelstalen beschermslang beschermd. Bij de montageset zijn twee slangklemmen met
schroeven en pluggen gevoegd om de metalen slang op een deskundige manier uit het poortbereik te kunnen plaatsen.

Bij de montage van het magneethuis moet op de beide schroefgaten op het contacthuis worden gelet, zoals in afbeelding
1 beschreven. Door deze gaten is de precieze zijdelingse positie van de magneet ten opzichte van het contact bepaald.

De afstand tussen contact- en magneethuis moet bij voorkeur ca. 5-25 mm bedragen, zoals in het afstandsdiagram
beschreven. Bij het voorhanden zijn van ferromagnetische materialen in de buurt van de plaatsing, moeten de
schakelbereiken afzonderlijk bepaald worden. De magneet moet principieel in het midden van het

„rustbereik” conform de

VdS-montagevoorschriften gemonteerd worden.

Bij de montage moet op de bewegingstoleranties van het beweegbare montagevlak voor het magneethuis worden gelet.

Na afloop van de montage moet de elektrische werking van het contact gecontroleerd worden (bijv. ohmmeter of
doorgangsmeter).

Let op:

De magneet verliest een deel van zijn veldsterkte als hij aan sterke
hitte of

trillingen blootgesteld wordt. Dit kan ook gebeuren als hij in

de buurt van een andere magneet wordt bewogen en gelijke polen
naar elkaar gebracht worden.

Technische gegevens:

Materiaal van de behuizing:

aluminium

Kabel:

2 m (LIYY 4 x 0,14 mm²)

Aansluitingen:

NC, max. Contact-
belastbaarheid

60 V DC / 300 mA / 3 W

Temperatuur bij vast geplaatste kabel: -25 °C tot +70 °C
Temperatuur bij bewegende kabel:

-5 °C tot +50 °C

Beschermingsgraad:

IP 65

Ideale netto aanspreekafstand:

5-25 mm

VdS-klasse B:

G 198067

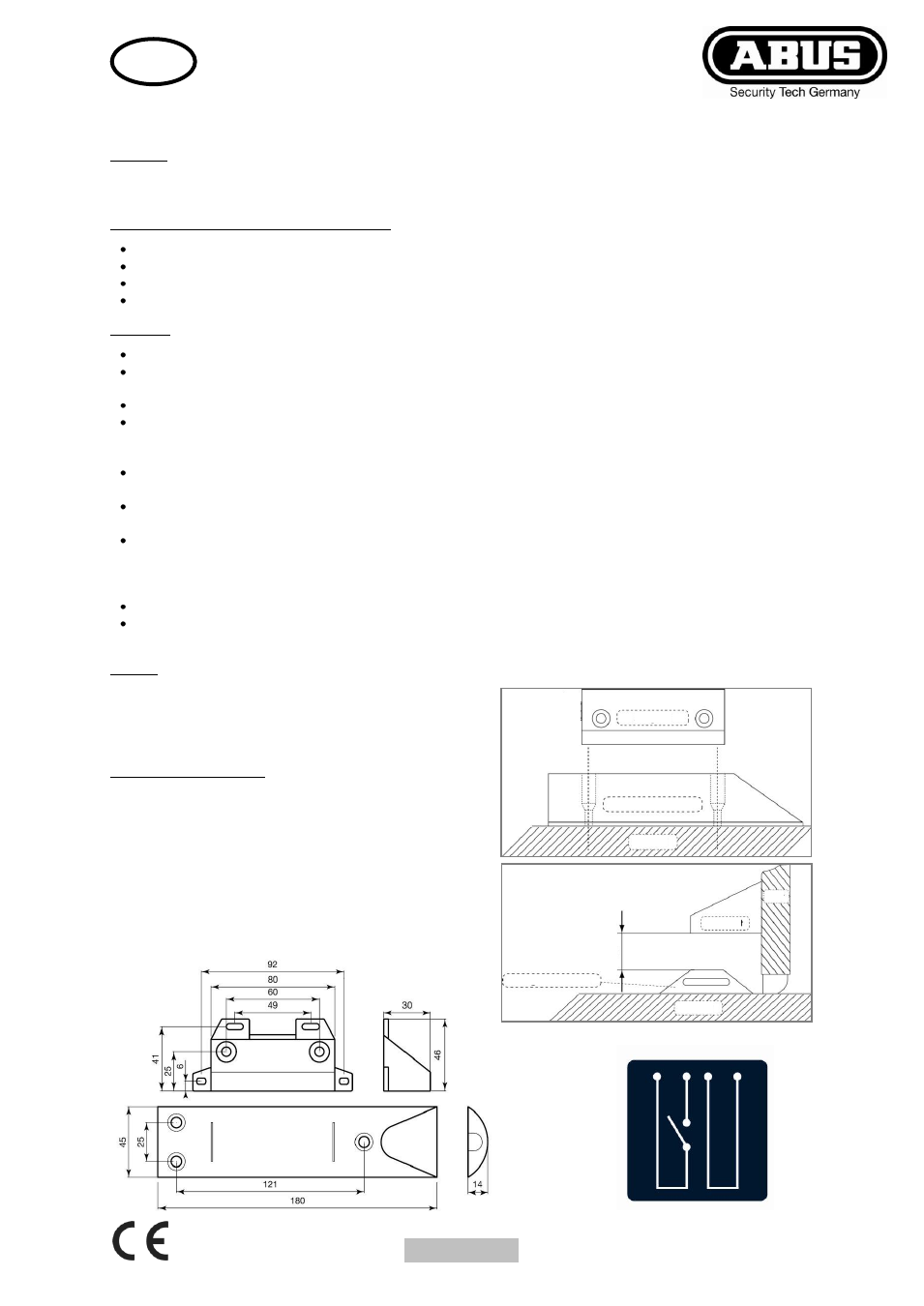

Functieschakelbeeld

Afb. 1

Afb. 2

ca. 20 mm

Poort

Bodem

Bodem

Magneet

Magneet

Magneetschakelaar

Magneetschakelaar
