©Copyright 2012 Liberty Pumps Inc. Tous droits réservés 5
Caractéristiques de la pompe LOWPRO41LP
Hp 4/10
Volts 115
Phase 1
Intensité maximale 12
Hz 60
Tolérance des solides 51 mm (2 po)
Évacuation 51 mm (2 po)
REMARQUE : Le modèle The LowPro
comporte une hauteur de chute maximum
(hauteur géométrique d’aspiration maximum)
de 6,33 m (19 po). La hauteur d’élévation
maximum acceptable pour fournir un débit
adéquat est d’environ 5,83 m (17,5 po) et
peut varier en raison de facteur relatif à la
friction et à la longueur du parcours.
Consulter le fabricant pour déterminer la
taille de la pompe qui convient.

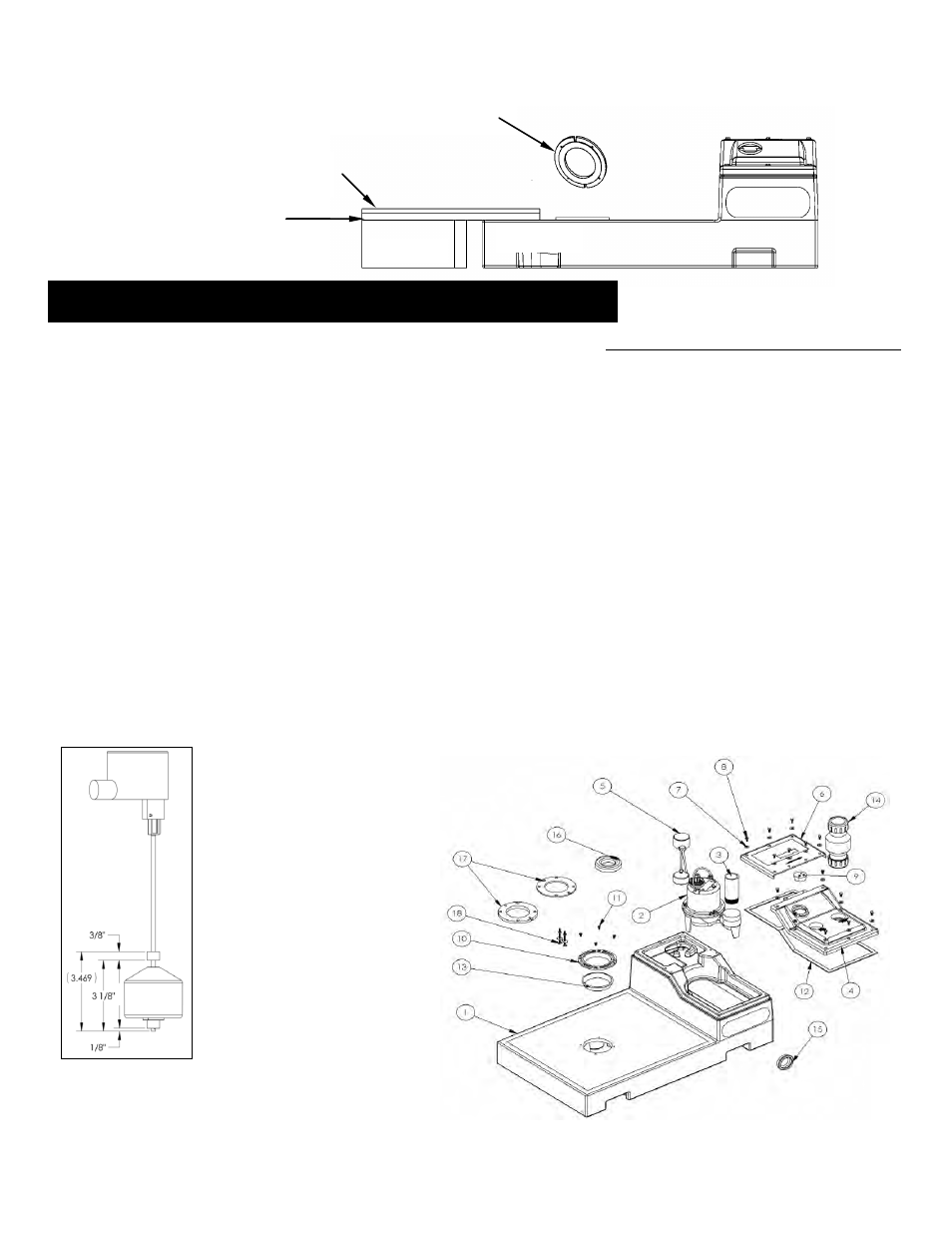

Article Nº de pièce Description
Qté.
1 4622000 Réservoir, profil bas 1
2 LE41LP Pompe d’égout, 4/10 Hp, 115 V 1
3 4623000 Mamelon, 2 po PVC, nomenclature 80 1
4 462100B Couvercle protecteur de la pompe 1
5 4616000 Interrupteur vertical principal 1
6 462000B Couvercle protecteur de l’interrupteur 1
7 8131000 Rondelle plate ¼ po x ¾ po A. I. 14
8 8129000 Boulon à tête hex. Nº 20, ¼ po X 5/8 po, A. I. 14
9 4022000 Bouchon, orifice double 1
10 4624000 Bride de plancher en laiton 1
11 8018000 Vis à tête bombée nº 20, ¼ po X 5/8 po 4
12 4039000 Joint d’étanchéité de couvercle,
ruban de 1 po X 1/8 po 1
13 4039RA0 Ruban d’étanchéité pour bride de plancher 1
14 CV200C Clapet antiretour, 2 po PVC, raccordements
à compression 1
15 4762000 Œillet d’étanchéité de tuyau, 2 po 1
16 4627000 Bague cirée 1
17 4626000 Trousse d’extension de bride de plancher 1
18 4625000 Ensemble de boulons de cabinet 1
Consulter le schéma pour
régler l’interrupteur à flotteur
(5). La pompe doit se mettre
en marche lorsque la
profondeur des matières à
pomper est d’environ 10 mm
(4 po) et continuer à
fonctionner jusqu’à ce qu’elle
atteigne 7 mm (3 po). Pour
régler l’interrupteur à flotteur,
retirer le couvercle
d’accès (6) et soulever
l’interrupteur à flotteur (5)
pour le retirer du réservoir.
Après l’avoir réglé selon les
longueurs illustrées ci-
dessus, remettre l’interrupteur
à flotteur en plaçant le cordon
entre les deux protubérances.
Remettre le couvercle
d’accès en place sur le
réservoir.
Fig. 6
Coussinets d’espacement (un de 6 mm
[¼ po] et un de 13 mm [½ po] fournis.
Revêtement de plancher
(céramique, linoléum, etc.)
Sous-plancher
(contreplaqué, etc.)
SOLIVES DE
PLANCHER 2 X 6
RÉSERVOIR LowPro
4. Caractéristique de la pompe et liste des pièces
