©Copyright 2012 Liberty Pumps Inc. Todos los derechos reservados 5
Especificaciones LOWPRO41LP
Hp 4/10
Volts 115
Fase 1
Amps carga total 12
Hz 60
Sólidos 5.08 cm (2 plg.)
Tamaño salida 5.08 cm (2 plg.)
NOTA: el sistema LowPro tiene una altura
de desconexión (elevación máxima) de
6.33m (19 pies). La altura práctica para
obtener un flujo adecuado es de 5.83m (17.5
pies) y puede ser inferior dependiendo de la
carrera y la fricción. En la fábrica le
informarán del tamaño de bomba adecuado
para su caso.

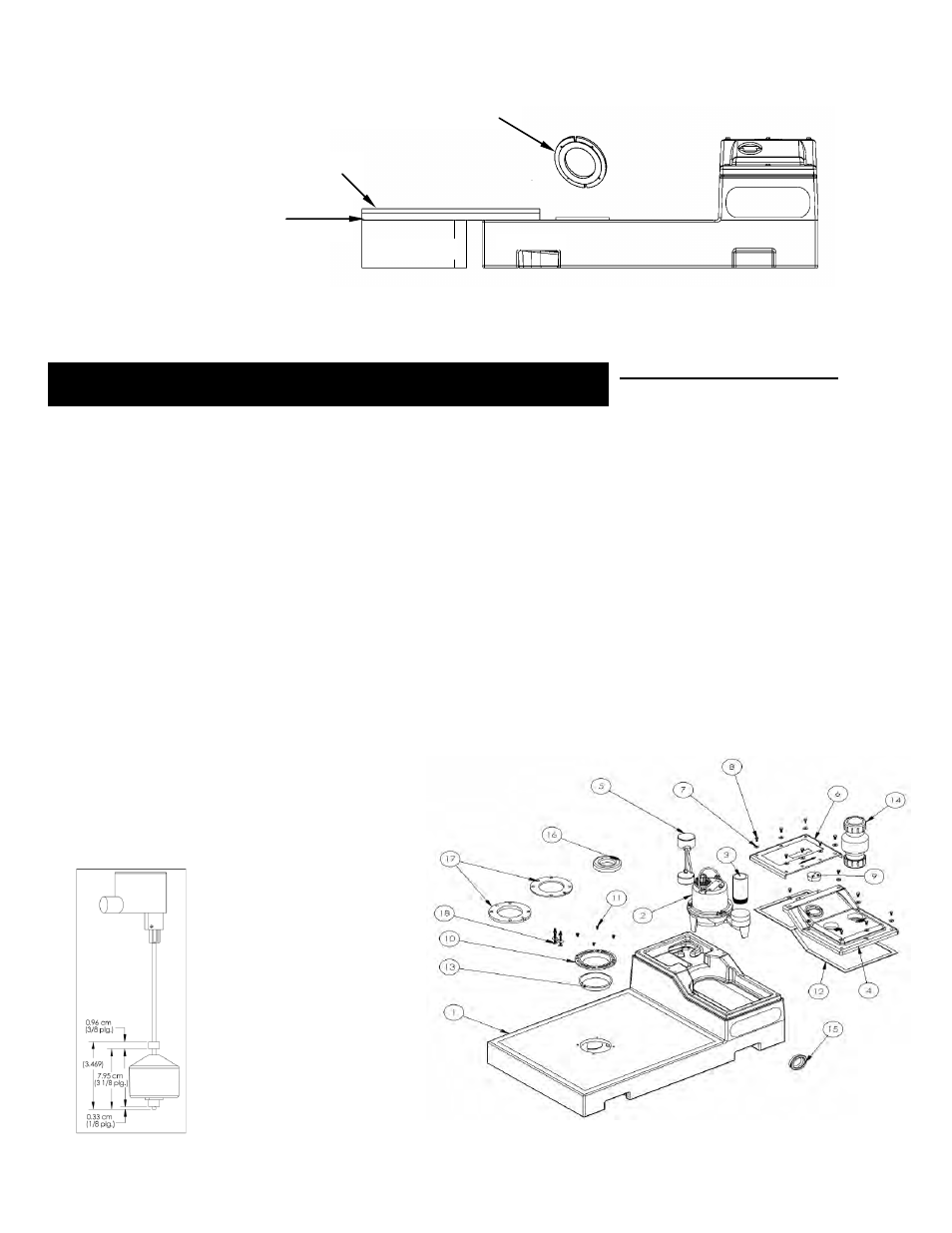

Pieza Núm. pieza Descripción Cantidad
1 4622000 Tanque, perfil rebajado 1
2 LE41LP Bomba, saneamiento 4/10Hp, 115V 1
3 4623000 Empalme, 5.08 cm (2 plg.) PVC 80 1
4 462100B Tapa, acceso bomba 1
5 4616000 Interruptor, vertical 1
6 462000B Tapa, acceso interruptor 1
7 8131000 Arandela, plana 0.63 cm x 1.90 cm
(1/4 X 3/4 plg.) 14
8 8129000 Perno, de 20 giros, 0.63 cm x 1.60 cm
(1/4-20 X 5/8 plg.), cabeza hexagonal 14
9 4022000 Tope, orificio doble cordón 1
10 4624000 Collarín, latón 1
11 8018000 Tornillo, de 20 giros, 0.63 cm x 1.60 cm
(1/4-20 X 5/8 plg.) ranurado 4
12 4039000 Junta, cinta 2.54 cm x 0.33 cm
(1 X 1/8 plg.) tapa 1
13 4039RA0 Cinta obturadora, para collarín 1
14 CV200C Válvula de retención, ajuste de
compresión PVC 5.08 cm (2 plg.) 1
15 4762000 Arandela, sello tubería, 5.08 cm (2 plg.) 1
16 4627000 Anillo de cera 1
17 4626000 Extensión collarín 1
18 4625000 Pernos collarín 1
Consulte el diagrama para ajustar el
interruptor de flotador (5). La bomba
arranca cuando hay 10.16 cm (4
plg.) de desechos y los reduce a
7.60 cm (3 plg.) aproximadamente.
Para ajustar el interruptor, quite su
tapa (6) y saque el interruptor (5) del
tanque. Una vez ajustado a los
largos indicados anteriormente,
coloque el cordón entre los dos
bujes para instalar el interruptor.
Vuelva a colocar la tapa en el
tanque.
Espaciador (se incluyen uno de 0.63 cm y
otro de 1.27 cm) (1/4 y 1/2 pulgada)
Piso acabado (losa, linóleo, etc.)
Subpiso (madera
contrachapada, etc.)
4. Especificaciones y lista de piezas de la bomba
VIGUETA PARA PISO DE
5.08 x 15.24 (2 x 6 plg.)
TANQUE LowPro
Fig. 6
