©Copyright 2012 Liberty Pumps Inc. Todos los derechos reservados 4

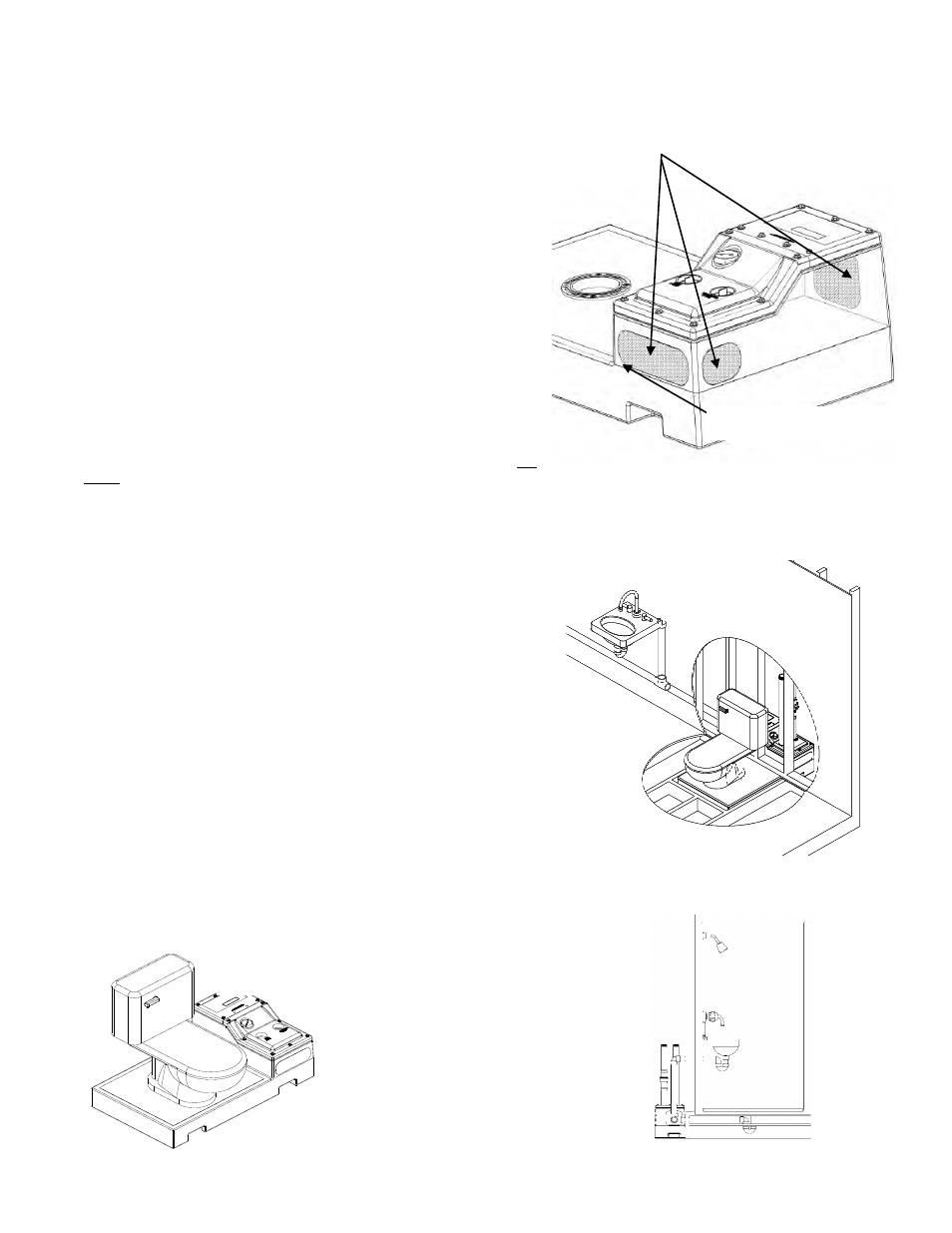

Fig. 2 El tanque tiene tres áreas texturadas donde se
puede instalar la arandela de caucho.
Si se instala fuera de estas áreas existe el peligro
de dañar los componentes internos.
se va a utilizar una ducha, se deberá elevar para que desagüe
correctamente. Taladre un orificio de 7.62 cm (3 plg.) de diámetro e
inserte la arandela. Introduzca la tubería de drenaje de PVC de 5.08 cm
(2 plg.); lubríquela si es necesario.
Nota: si se va a instalar una lavadora, lo más conveniente es vaciarla en
una pileta con una bolsa filtrante antes del sistema LowPro. Además
habrá que quitar la tapa periódicamente para limpiar la pelusa y demás
suciedad del interruptor.
6. NOTA: las conexiones del tanque se deberán APRETAR CON LA
MANO SOLAMENTE. Use cinta de teflón para sellar las roscas. Instale
una tubería de PVC de 5.08 cm (2 plg) en la conexión con la etiqueta
«Discharge». Conecte la válvula de retención de 5.08 cm (2 plg) (Fig. 8,
pieza 14) a la tubería de desagüe tan cerca de la parte superior del
tanque como sea posible. Las flechas en la válvula deben apuntar hacia
arriba en dirección contraria a la bomba. El tamaño de la tubería de
desagüe nunca debe bajar de 5.08 cm (2 plg).
7. Lleve las tuberías de desagüe hasta la línea de aguas residuales del
edificio; mantenga los giros al mínimo. En la nota de la sección de
especificaciones encontrará la altura máxima para el sistema LowPro.
8. Instale una tubería de ventilación de 5.08 cm (2 plg) en el
respiradero de la tapa. Conecte la tubería a la línea de ventilación
del edificio o directamente al exterior. La unidad deberá ventilarse
directamente al aire libre según los códigos nacionales y locales. NO
utilice un artefacto de ventilación automático ni mecánico.
9. Si no se va a instalar un piso acabado encima del tanque LowPro,
sáltese los pasos del 10 al 12, y continúe con el paso 13.
10. La abertura en estado tosco necesaria para la instalación con viguetas
para piso de 5.08 x 15.24 cm (2 x 6 plg.) variará dependiendo del
emplazamiento y la orientación del tanque. La abertura necesaria para
abarcar todo el tanque LowPro es de 106.68 x 62.23 cm (42 x 24½ plg.).
11. Mida el grosor del piso acabado y determine el número de espaciadores
para collarines (Figura 8, pieza 17) que se necesitan para levantar los
collarines al nivel del suelo acabado. Vea la Figura 6.
12. Coloque los espaciadores de plástico necesarios (según el paso 11) en el
collarín de latón. La espuma obturadora de los espaciadores debe estar
orientada hacia abajo. El espaciador no se adherirá al collarín, por lo que
es importante que no lo mueva cuando instale el inodoro.
13. Instale el sello de cera incluido en el inodoro según las instrucciones del
mismo. Instale el collarín en el inodoro según las instrucciones del mismo.
Conecte la línea de agua al inodoro. Abra la llave del agua y llene el
tanque del inodoro. Compruebe que no haya fugas. Tire de la cadena
varias veces y deje que la bomba pase por su ciclo para asegurarse de
que funciona correctamente.
NOTA: el sistema LowPro lleva un chorro interno a presión que ayuda a deshacer los
elementos sólidos y por consiguiente a reducir los atascos. Debido a que el volumen
de agua por ciclo de bombeo no es muy elevado en este tipo de sistemas, es
importante que no eche en el LowPro una cantidad excesiva de papel higiénico, ni
papel reforzado, toallitas de papel, compresas y tampones y otros objetos foráneos.
Fig.3 Instalación típica terminada
Fig. 4 Vista lateral con ducha elevada
Fig. 5 Orientación opcional del inodoro
No taladre por debajo de esa línea.
