Installation type
Il s’agit d’une forme d’installation recommandée fournie à titre d’exemple.
Les installations particulières peuvent varier.
A.
Évacuation : Raccorder le tuyau d’évacuation à l’orifice
fileté de 2 po ou 3 po fourni sur le couvercle à l’aide d’un
adaptateur.
IMPORTANT : Ne pas réduire la taille du tuyau
d’évacuation plus que ce qui est prévu à la pompe . La
dimension des pompes du système d’égout ne doit pas être
inférieure à 51 mm (2 po). Pour certaines applications, il
peut être nécessaire d’augmenter la dimension du tuyau afin
de réduire les pertes dues à la friction. Communiquer avec
Liberty Pumps pour toute question au sujet des dimensions
de tuyaux et débits adéquats.
Installer le tuyau d’évacuation qui reste. Il est conseillé
d’installer un raccord union juste au-dessus du couvercle,
pour faciliter le retrait de la pompe si nécessaire. On
recommande l’installation d’un clapet antiretour après le
raccord union afin de prévenir le refoulement du liquide après chaque cycle de la pompe. Un robinet-vanne ou clapet à bille doit suivre
le clapet antiretour afin de permettre le nettoyage périodique du clapet antiretour ou le retrait de la pompe. Le reste de la canalisation
d’évacuation devrait être le plus court possible et comporter un nombre minimum de virages, afin de réduire la perte de puissance due
à la friction. Ne pas installer de tuyau d’évacuation d’une dimension inférieure à 5 cm (2 po) pour les systèmes d’égout. Des tuyaux
plus grands peuvent être nécessaires pour éliminer la perte de puissance due à la friction sur les longs parcours. Communiquer avec
Liberty Pumps ou un autre spécialiste pour toute question au sujet des dimensions des tuyaux et débits adéquats.
B. Évent : Un raccordement fileté de 2 po ou 3 po est fourni au sommet du couvercle et il doit être relié à la colonne de ventilation
secondaire du bâtiment, ou dirigé vers l’extérieur par sa propre colonne montante. La dimension de l’évent doit respecter les codes
en vigueur, mais jamais être inférieure à celle du tuyau d’évacuation.
Remarque : Les systèmes de la gamme Pro qui sont expédiés avec un tuyau d’acier facultatif sont munis d’un œillet d’étanchéité
en caoutchouc plutôt que d’un raccord femelle NPT.

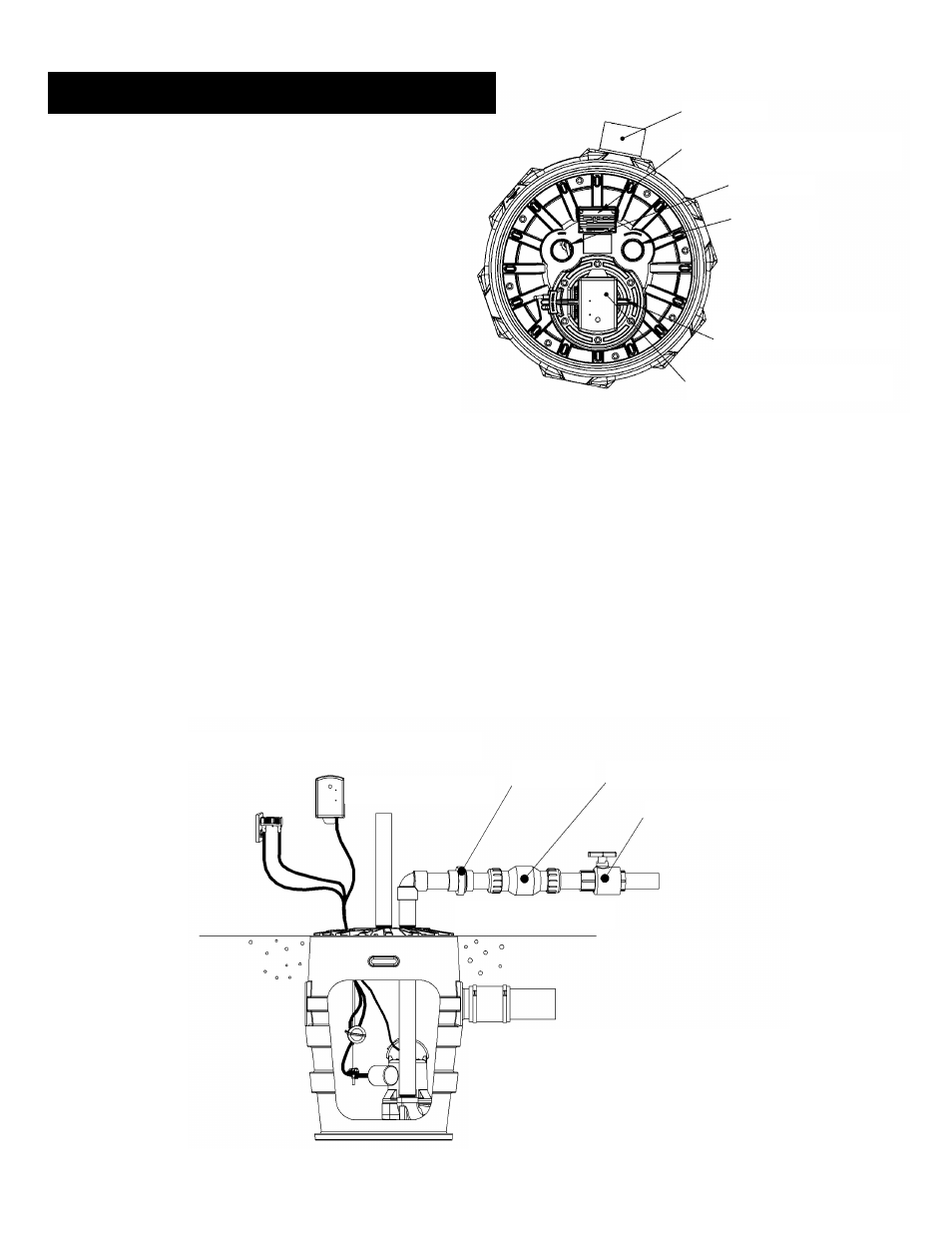

3. Installation et raccordements
Entrée
PLAQUE SIGNALÉTIQUE
Modèle et numéro de série
Évent
Évacuation
Couvercle
d’inspection/d’accès
Alarme (facultative)
expédiée sur le système
CLAPET ANTIRETOUR
CLAPET À BILLE
UNION
ALARME (FACULTATIVE)
ÉVENT
ÉVACUATIO
N
UTILISER UN RACCORD DE
CANALISATION D’ALIMENTATION
DE TYPE NO-HUB
