Configuración de QuickTree ® para los sistemas PRO370 y PRO380:
Cuando preste servicio al sistema QuickTree
®
meta el cable del interruptor por el canal y pase la barra de acero inoxidable por la
brida; apriete el tornillo con un destornillador de estrella pero no lo apriete demasiado. La barra viene marcada con los puntos de
ubicación de los flotadores; el tornillo debe estar apretado sobre la marca estampada. La longitud del amarre será igual a la extensión
de cable requerida entre el flotador y la abrazadera.
Los amarres de los sistemas P370 y P380 tienen
distintas longitudes. Consulte la tabla anterior
para ver la longitud de amarre adecuada y la
correcta posición de la barra.
LONGITUD DE AMARRE (DESDE EL INTERRUPTOR HASTA LA BRIDA)
Flotador de alarma Flotador de control Flotador de alarma Flotador de control
1 8.89 cm (3.5 plg.)
2 8.89 cm (3.5 plg.)
3 7.62 cm (3 plg.)
4 8.89 cm (3.5 plg.)
P370 P380
POSICIÓN
DE LA
BARRA
Los puntos 1, 2, 3 y 4 de los
flotadores están estampados
en la barra de acero
inoxidable. 1 es el nivel más
alto y 4 el más bajo.
Flotador de alarma
Flotador de control
de la bomba
Longitud de amarre

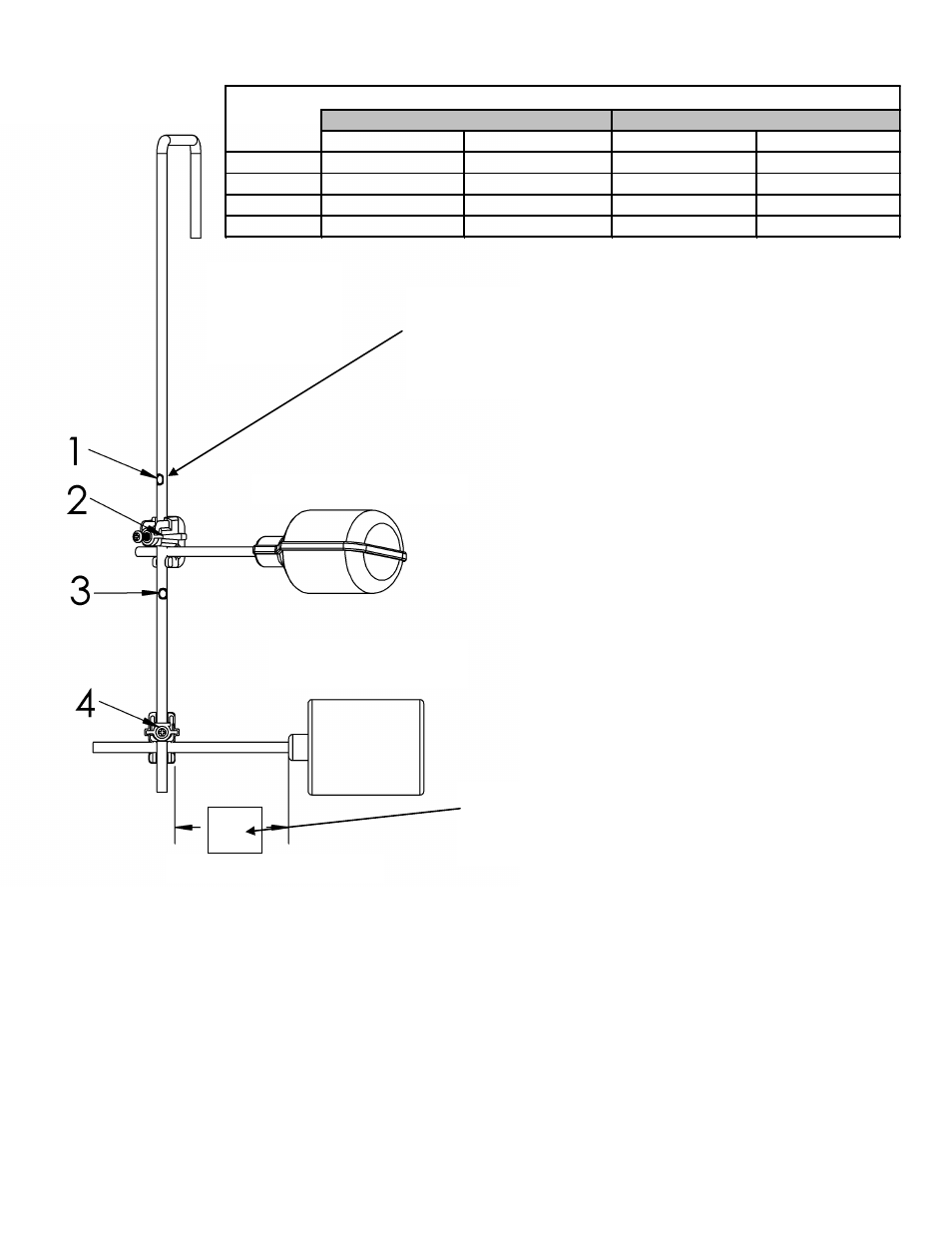

Ilustración de
un sistema
serie P370
