A.
Desagüe: conecte mediante un adaptador el tubo de
desagüe al puerto roscado de 5.08 cm (2 plg.) o de 7.61
cm (3 plg.) que viene en la tapa.
IMPORTANTE: no
reduzca el tamaño de la tubería de desagüe por
debajo del tamaño de la salida de la bomba. En las
bombas de saneamiento no debe ser inferior a 5.08 cm
(2 plg.). En ciertos casos hará falta aumentar el tamaño
de la tubería para reducir las pérdidas por fricción.
Comuníquese con Liberty Pumps si tiene alguna
pregunta sobre el tamaño de la tubería y el caudal.
Instale el resto de la línea de desagüe. La junta se
deberá ubicar encima de la tapa para facilitar el
desmontaje de la bomba si fuera necesario. Se
recomienda instalar una válvula de retención después
de la junta para evitar contraflujos después de un ciclo
de bombeo. A continuación de la válvula de retención
se deberá instalar una válvula de compuerta para poder
limpiar periódicamente la de retención y desmontar la bomba. El resto del desagüe deberá ser tan corto como sea posible con el
mínimo número de giros para evitar la pérdida de carga por rozamiento. El desagüe no se deberá restringir por debajo de los 5.08
cm (2 plg.) en aplicaciones de saneamiento. En algunos casos se requerirán tuberías más anchas para evitar las pérdidas de
carga por rozamiento en trayectos largos. Comuníquese con Liberty Pumps o con una persona calificada si tiene alguna pregunta
sobre el tamaño de la tubería y el caudal.
B.
Ventilación: en la parte superior de la tapa hay una conexión roscada de 5.08 cm (2 plg) o de 7.61 cm (3 plg) que se debe
conectar con una tubería al sistema de ventilación del edificio o extenderse al exterior con su propia tubería. El tamaño de la
tubería de ventilación deberá cumplir los códigos locales, pero nunca podrá ser inferior al tamaño del desagüe.
Nota: el desagüe de los sistemas de la serie profesional que vienen con el tubo de acero opcional tiene una arandela obturadora
de goma en vez de conexiones NPT hembra.
3. Instalación y conexiones
Admisión
PLACA
Modelo y número de serie
Respiradero
Desagüe
Tapa de acceso/inspección
Alarma (opcional) viene en
la parte superior del sistema

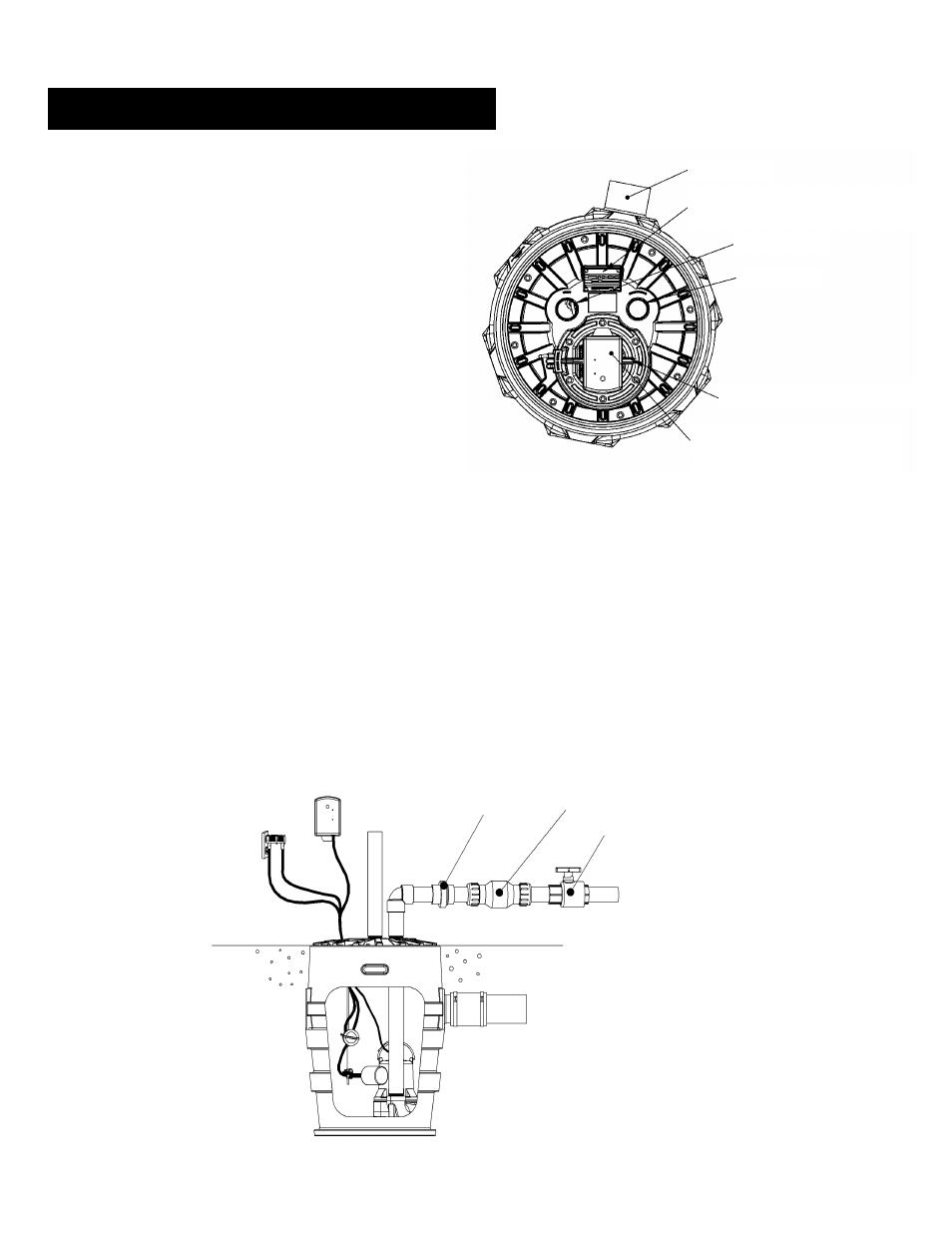

Instalación típica
Esta es sólo la instalación recomendada. Pueden presentarse variaciones.
VÁLVULA DE RETENCIÓN
VÁLVULA DE RETENCIÓN
JUNTA
ALARMA (OPCIONAL)
RESPIRADERO
DESAGÜE
USE UN TUBO CONECTOR
DE ADMISIÓN DE 10.16 CM
(4 PLG) (NO PARA BOCA
DE ADMISIÓN)
