48 ProTeam
MONTAGE/REMPLACEMENT DU FILTRE
(suite)
Retrait et installation du filtre à cartouche pour poussières fines Qwik
Lock™
Retrait du filtre :
1. Saisissez les deux languettes du filtre Qwik
Lock, une dans chaque main (Figure C).
2. Placez un pouce sur le goujon Qwik Lock,
qui dépasse de la plaque de filtre
intégrée, tirez sur les languettes du
filtre et appuyez en même temps
sur le goujon.
3. Cette action aura pour effet que le filtre
sera relâché de la cage du filtre. Faites
glisser le filtre pour le sortir de la cage.
Installation du filtre :
1. Faites glisser délicatement le filtre Qwik Lock
par-dessus la cage du filtre et appuyez sur
le bord extérieur du filtre jusqu’à ce que le
joint d’étanchéité en caoutchouc sur le
dessous du filtre soit solidement installé
autour de la base de la cage du filtre et
contre le couvercle.
2. Alignez le petit trou central sur le dessus du filtre au-dessus du goujon Qwik Lock™ sur la cage
du filtre. Appuyez fermement sur le dessus du filtre, à proximité du goujon, pour permettre au
filtre de s’emboîter sur l’embout sphérique du goujon. Le filtre est maintenant installé.
REMARQUE : si vous n’installez pas correctement le joint d’étanchéité du dessous, il est possible
que des débris passent à côté du filtre
Rubber
Gasket at
Bottom of
Filter
(cutaway
view)
Filter
Cage
Filter
Tabs (2)
Integrated Filter
Plate with Center
Hole PUSH
DOWN
PULL
UP
Qwik Lock™
Stud

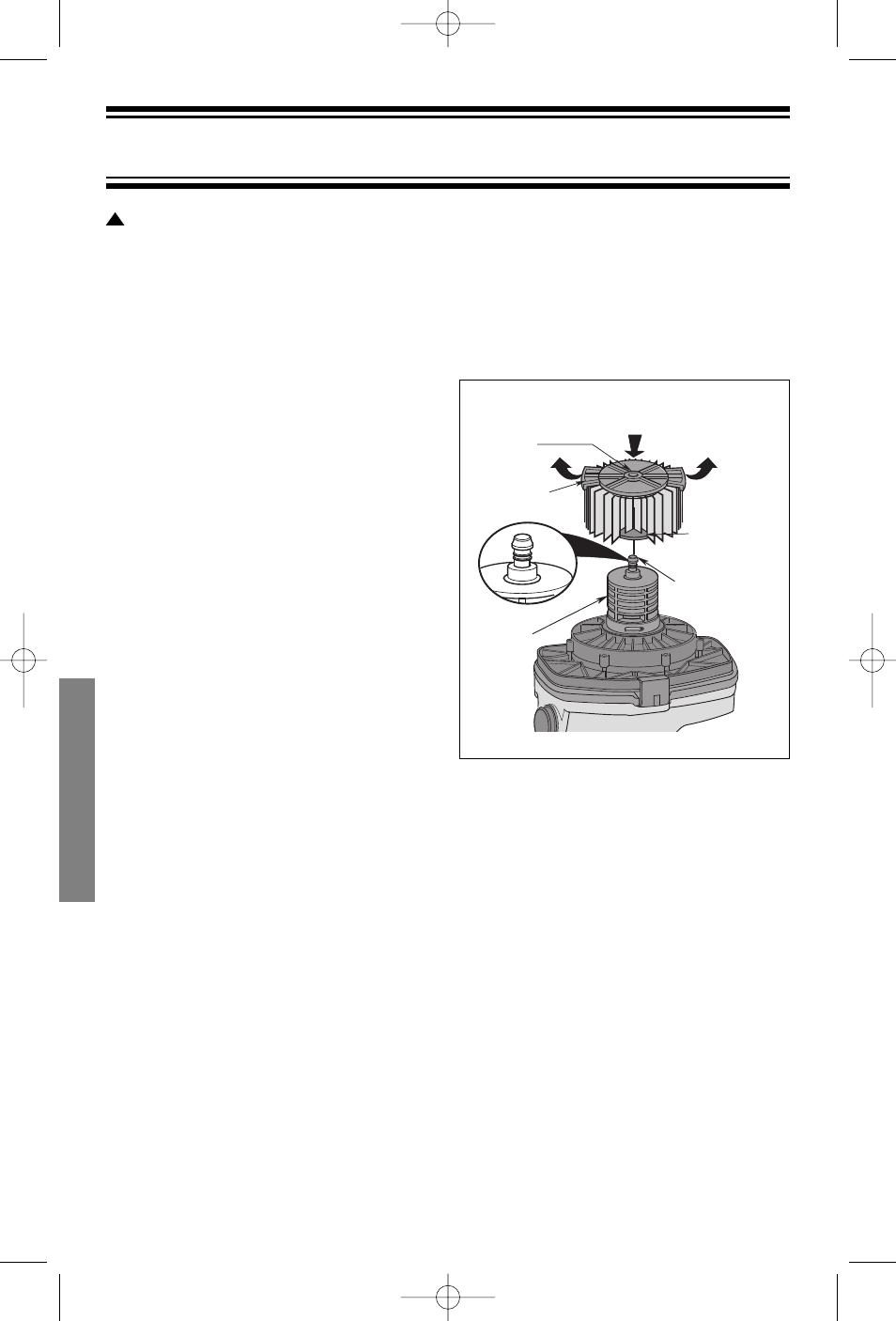

Figure C
AVERTISSEMENT : ne faites pas fonctionner sans la cage du filtre et le flotteur étant donné
qu’ils empêchent l’entrée de liquide dans la roue et protègent ainsi le moteur contre les
dommages pouvant en résulter.
IMPORTANT : pour ne pas risquer d’endommager la roue de la soufflante, réinstallez toujours le
filtre avant de vous servir de l’aspirateur pour ramasser des matériaux secs.
!
Cage du
filtre
Goujon Qwik
Lock™
Plaque de filtre
intégrée avec trou
central
APPUYER
TIREZ
VERS
LE HAUT
Languettes
du filtre (2)
Joint
d’étanchéité
sur le dessous
du filtre
(vue en coupe)
