55
DIRECCIÓN DE FLUJO Y ROTACIÓN DEL MOTOR

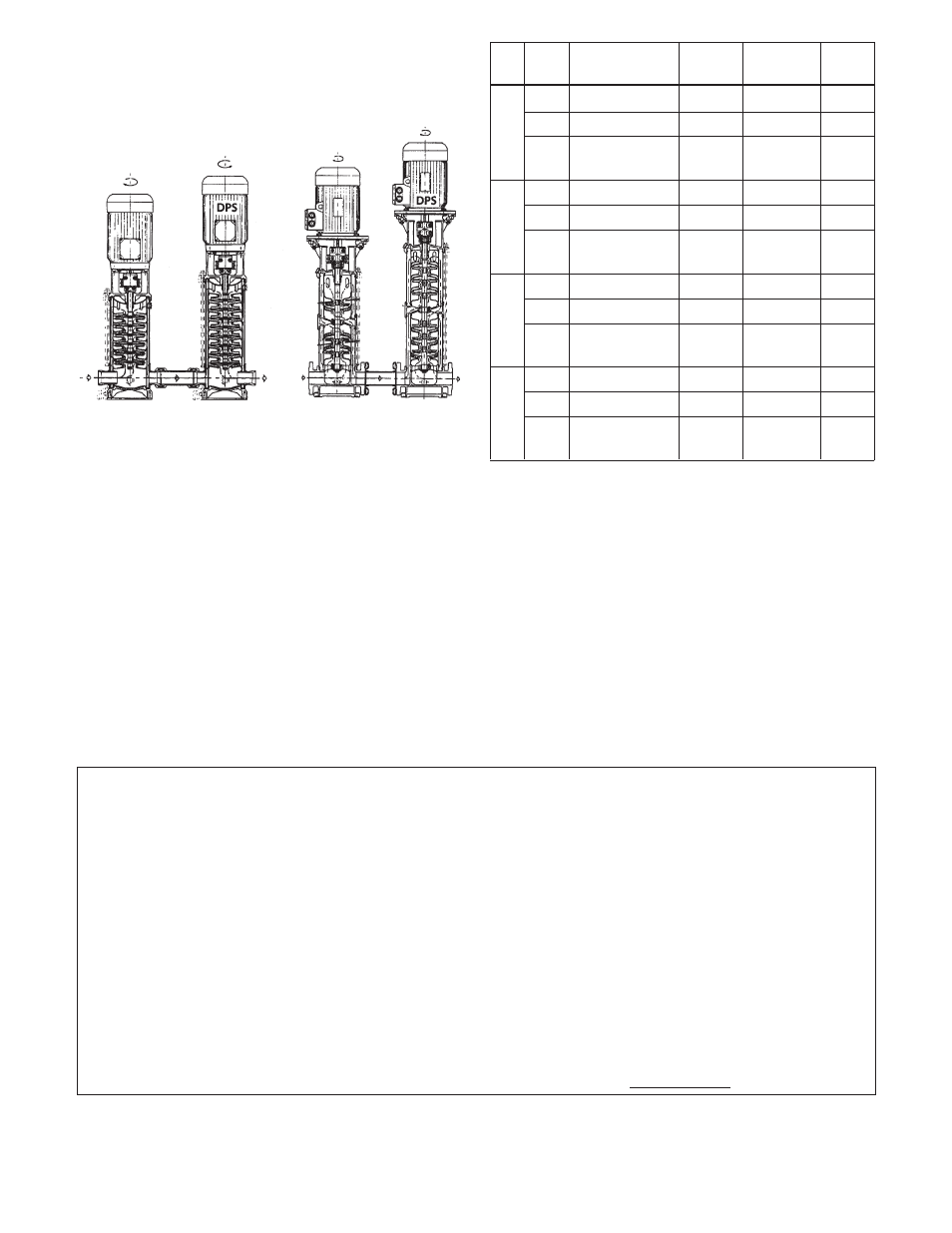

Consulte el siguiente diagrama para la correcta insta-
lación de la bomba detallando la dirección de fl ujo y
la rotación del motor. Todas las unidades SSV estarán
correctamente etiquetadas con rótulos que indican
la dirección de fl ujo y la rotación del motor. Ignore
todas las fl echas de dirección moldeadas. Note que la
bomba DPS es la unidad secundaria a la unidad SSV
principal.
DIRECCIÓN
DE ROTACIÓN
EN SENTIDO
HORARIO (SH)
DIRECCIÓN
DE ROTACIÓN
EN SENTIDO
ANTI HORARIO
(SAH)
DIRECCIÓN
DE ROTACIÓN
EN SENTIDO
HORARIO
DIRECCIÓN DE
ROTACIÓN EN
SENTIDO ANTI
HORARIO
Series 1SV, 2SV,
3SV y 4SV
Series 5SV y 6SV
(Obsoletas)
GARANTÍA LIMITADA DE GOULDS PUMPS
Esta garantía es aplicable a todas las bombas para sistemas de agua fabricadas por Goulds Pumps.
Toda parte o partes que resultaren defectuosas dentro del período de garantía serán reemplazadas durante dicho período de garantía sin cargo para el comerciante.
Tal período de garantía se extiende por doce (12) meses a partir de la fecha de instalación, o dieciocho (18) meses a partir de la fecha de fabricación, la que se cumpla
primero.
El comerciante que considere que existe lugar a un reclamo de garantía deberá ponerse en contacto con el distribuidor autorizado de Goulds Pumps del cual adquiriera
la bomba y brindar información detallada con respecto al reclamo. El distribuidor está autorizado a liquidar todos los reclamos por garantía a través del Departamento
de Servicios a Clientes de Goulds Pumps.
La presente garantía excluye:
(a) La mano de obra, el transporte y los costos relacionados en los que incurra el comerciante;
(b) los costos de reinstalación del equipo reparado;
(c) los costos de reinstalación del equipo reemplazado;
(d) daños emergentes de cualquier naturaleza; y
(e) el reembolso de cualquier pérdida causada por la interrupción del servicio.
A los fi nes de esta garantía, los términos “Distribuidor”, “Comerciante” y “Cliente” se defi nen como sigue:
(1) “Distribuidor” es aquel individuo, sociedad, corporación, asociación u otra entidad jurídica que opera entre Goulds Pumps y el comerciante para la compra, con-
signación o contratos de venta de las bombas en cuestión.
(2) “Comerciante” es todo individuo, sociedad, corporación asociación u otra entidad jurídica que realiza negocios de venta o alquiler-venta (leasing) de bombas a los
clientes.
(3) “Cliente” es toda entidad que compra o adquiere bajo la modalidad de leasing las bombas en cuestión de un comerciante. El término “cliente” puede signifi car un
individuo, sociedad, corporación, sociedad de responsabilidad limitada, asociación o cualquier otra entidad jurídica con actividades en cualquier tipo de negocios.
LA PRESENTE GARANTÍA SE EXTIENDE AL COMERCIANTE ÚNICAMENTE.
Talla Etapa Operación
Rotación Orientación
Flujo
del Motor Del Borde
2-16 TODAS CW A,B,C,D Normal
1SV
18-22 50 Hz, 1750 RPM CW A,B,C,D Normal
18-22
3500 RPM
CCW A,B,C,D Revés
SOLAMENTE
2-15 TODAS CW A,B,C,D Normal
2SV
16-22 50 Hz, 1750 RPM CW A,B,C,D Normal
16-22
3500 RPM
CCW A,B,C,D Revés
SOLAMENTE
2-13 TODAS CW A,B,C,D Normal
3SV
14-16 50 HZ, 1750 RPM CW A,B,C,D Normal
14-16
3500 RPM
CCW B,C,D Revés
SOLAMENTE
2-10 TODAS CW B,C,D Normal
4SV
12 50 Hz, 1750 RPM CW B,C,D Normal
12
3500 RPM
CCW B,C,D Revés
SOLAMENTE
