49
N o Description N o Description N o Description N o Description
1 Corps de pompe 34 Vis d’assemblage 51 Clapet de non-retour 109 Joint torique
2 Bouchon fileté 35 Patte de fixation 53 Plaquette de retenue (clapet) 110 Porte-roulement
4 Écrou autofreiné (roue) 36 Roulement à billes avant 57 Vis d’assemblage 111 Contre-écrou hexagonal
5 Rondelle courbée (roue) 37 Clavette de roue 58 Rondelle-frein 112 Vis d’écartement
6 Roue fermée 38 Arbre 59 Rondelle-frein 117 Roulement à billes arrière
7 Joint torique 39 Clavette d’accouplement 61 Raccord hydraulique 118 Vis à épaulement
8 Joint plat poinçonné 40 Cale de roulement 62 Raccord hydraulique 129 Réduction (bouchon fileté)
10 Logement de garniture mécan. 41 Joint plat poinçonné 63 Déflecteur de liquide 130 Plaque d’adaptation
17 Garniture mécanique 42 Joint à lèvres 67 Adaptateur (corps de palier) 131 Vis d’assembl. à 6 pans creux
26 Bouchon fileté 43 Chapeau de palier 91 Roue ouverte 132 Couvercle de pompe
27 Bouchon fileté 44 Rondelle-frein 92 Vis d’assemblage 133 Vis d’assemblage
28 Bouchon fileté 45 Vis de rapprochement 93 Joint plat poinçonné 134 Rondelle-frein
29 Lubrificateur à huile (en option) 46 Diffuseur 96 Joint plat poinçonné 135 Cale de lanterne d’arrosage
30 Reniflard à filtre 47 Vis d’assemblage 106 Anneau élastique
31 Corps de palier 49 Joint plat poinçonné 107 Cale de roulement
33 Vis d’assemblage 50 Tubulure d’aspiration 108 Anneau élastique
59
45
44
110
61
28
35
28
27
29
27
26
46
8
6
59
92
93 7
2
17
44
47
42
31
34
27 28
4
132
49
118
53
51
50
27
58
57
5
134
133
27
129
131
130
96
91
1
37
106
108
109
107
117
112
111
42
42 62
41
40
36
39
38
36
45
44
43
Pièces de rechange (fin)

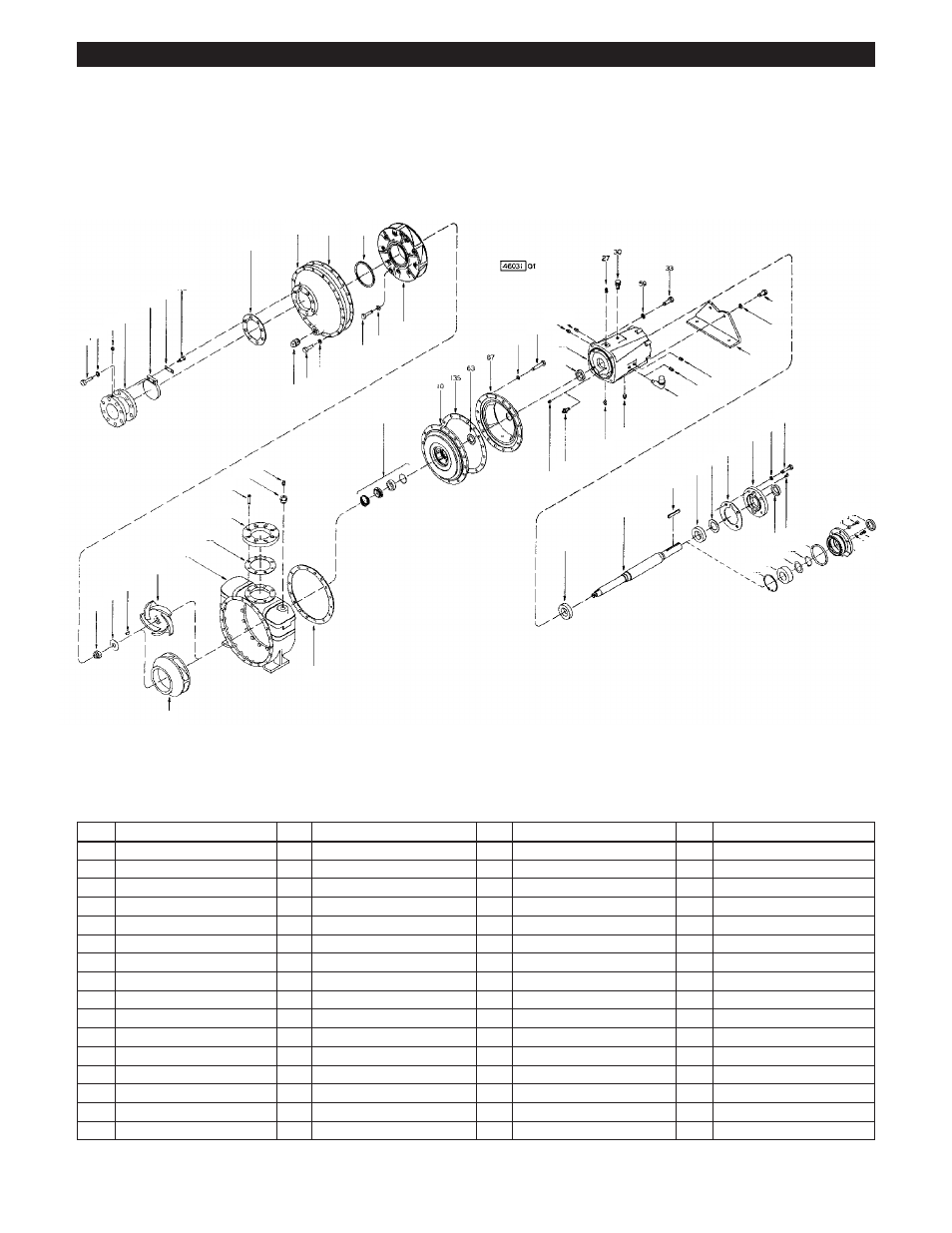

ÉCLATÉ DES PRIME LINE SUR PALIER — 4E ET 6E
