31
Clave Descripción Clave Descripción Clave Descripción
1 Caja 37 Llave, impulsor 96 Junta, troquelada
2 Tapón del tubo 38 Eje 106 Anillo, retención
4 Contratuerca, impulsor 39 Llave, acoplamiento 107 Cuña, cojinete
5 Arandela, arqueada 42 Retenedor 108 Anillo, retención
7 Junta moldeada 44 Arandela de seguridad 109 Junta tórica, moldeada
8 Junta, troquelada 45 Tornillo ensamblado 110 Transportador, cojinete
10 Cubierta, prensaestopas 46 Difusor 111 Tuerca hexagonal, atasco
17 Sello, mec. único 49 Junta, troquelada 112 Tornillo de apriete y separación
27 Tapón del tubo 50 Entrada, succión 117 Cojinete, trasero
28 Tapón del tubo 51 Válvula, retención 118 Tornillo, Hombro
29 Aceitero, opcional 53 Placa de seguridad 130 Adaptador, placa
30 Orificio de purga, filtro 63 Eslingador 132 Cubierta, caja
31 Alojamiento, cojinete 67 Abrazadera 133 Tornillo ensamblado
35 Pie, montaje 92 Impulsor, abierto 134 Arandela de seguridad
36 Cojinete, frente 93 Junta, troquelada
* Refacciones recomendadas.
• Almacén de distribuidor, refacciones de exportación y servicio crítico recomendados.
50 51 53 118 93 132
111
112
42
38
39
27
108
107
45
44
35
7 46 37 91 10 1 96 67 42 27 36 30 31 130 117 109 110 106
2 4 133 134 8 5 49 63 27 29, 27 28 28 17
Refacciones (Continuación)

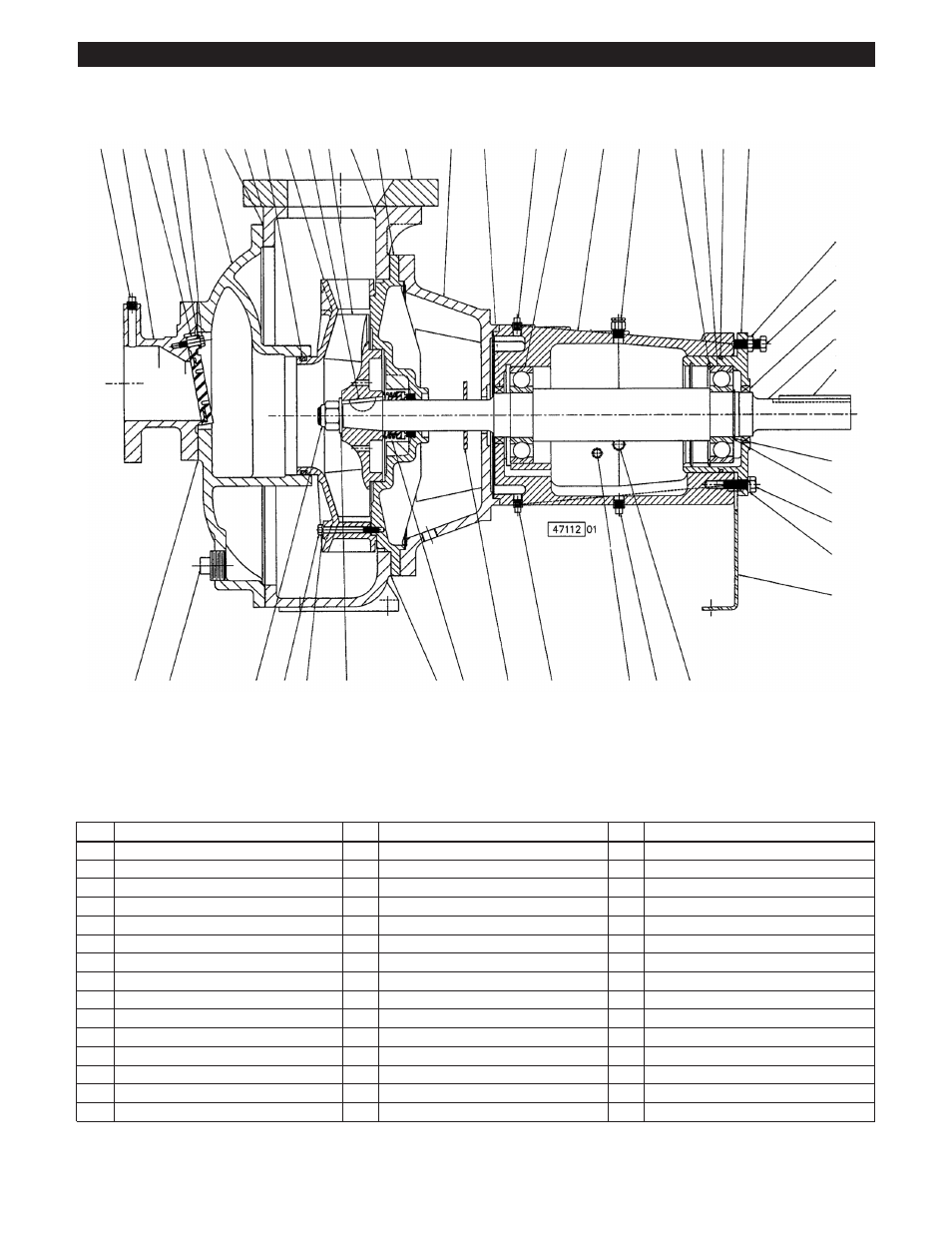

SECCIÓN TRANSVERSAL DE LA BOMBA DE ACOPLAMIENTO PRÓXIMO PRIME LINE – 2 P, 3 P, 4P
