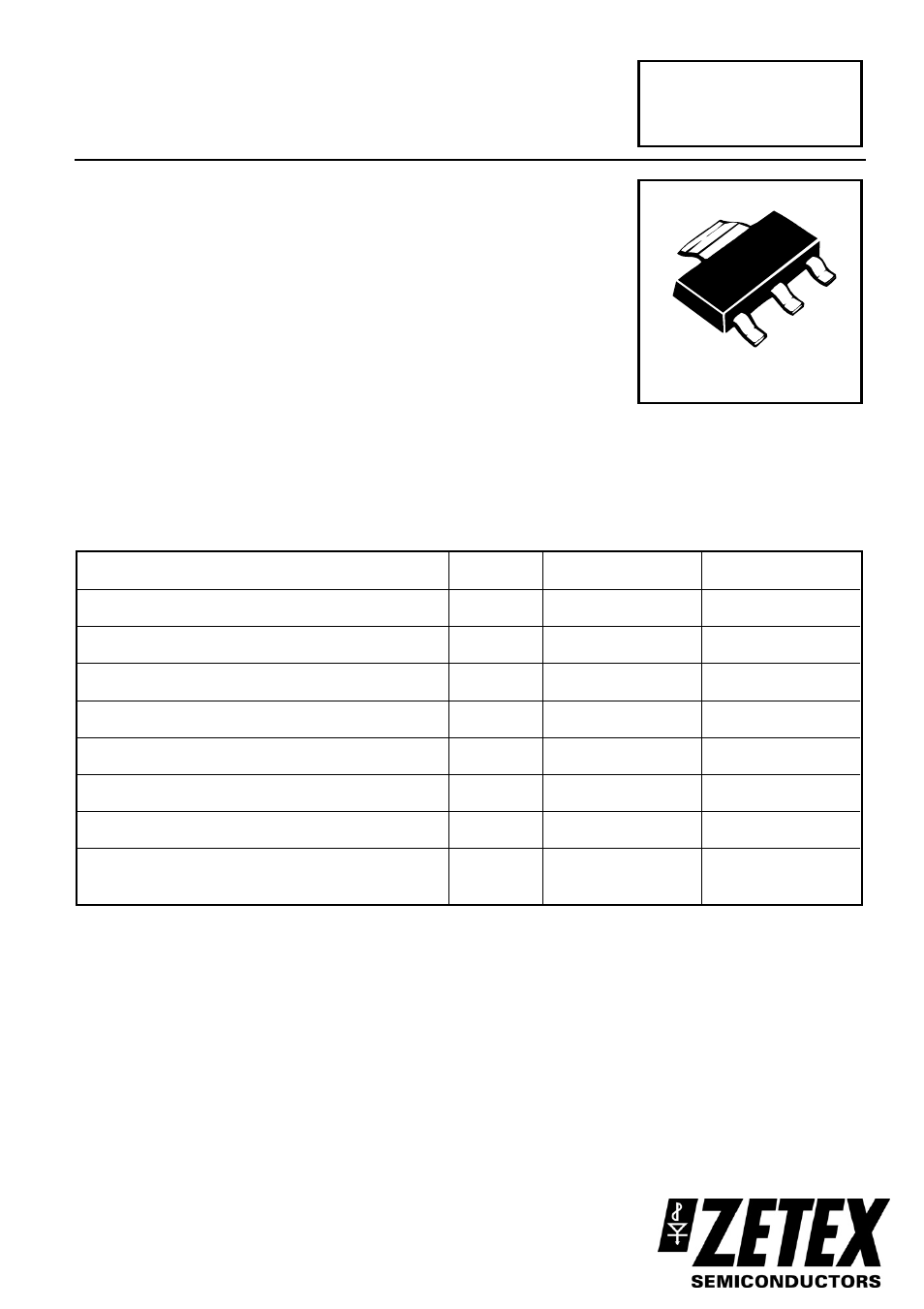

Diodes FZT1049A User Manual
Fzt1049a, Absolute maximum ratings

SOT 223 NPN SILICON PLANAR
MEDIUM POWER HIGH GAIN TRANSISTOR
ISSUE
2 - JUNE 2007
FEATURES
*
V
CEO
=
25V
*
5 Amp Continuous Current
*
20 Amp Pulse Current
*
Low Saturation Voltage
*
High Gain
*
Extremely Low Equivalent On-resistance; R
CE(sat)
= 50m
Ω
at 5A
ABSOLUTE MAXIMUM RATINGS.
PARAMETER
SYMBOL
VALUE
UNIT
Collector-Base Voltage
V
CBO
80
V
Collector-Emitter Voltage
V
CEO
25 V
Emitter-Base Voltage
V
EBO
5
V
Peak Pulse Current
I
CM
20
A
Continuous Collector Current
I
C
5
A
Base Current
I
B
500
mA
Power Dissipation at T
amb
=25°C †
P
tot
2.5
W
Operating and Storage Temperature
Range
T
j
:T
stg
-55 to +150
°C
† The power which can be dissipated assuming the device is mounted in typical manner on a PCB
with copper equal to 2 inches x 2 inches.
FZT1049A
C
C
E
B
