AP7217C
1.25V 600mA CMOS LDO
AP7217C Rev. 3
1 of 9
OCTOBER 2009
DS31424
©
Diodes Incorporated
•
Very Low Dropout Voltage
•
Low Current Consumption: Typ. 40µA
•
Output Voltage: 1.25V
•
Guaranteed 600mA (min) Output
•
Input Range up to 5.5V
• Current
Limiting
•
Stability with Low ESR Capacitors
•
Thermal shutdown Protection
•
Low Temperature Coefficient
•
SOP-8L-EP: Available in “Green” Molding Compound
(No Br, Sb)
•
Lead Free Finish / RoHS Compliant (Note 1)
The AP7217C low-dropout linear regulator operates from a 2.5V
to 5.5V supply and delivers a guaranteed 600mA (min)
continuous load current.
The space-saving SOP-8L-EP package is suitable for “pocket”
and hand-held applications.
Applications
•
CD and MP3 Players
•
Cellular and PCS Phones
•
Digital Still Camera
• Hand-Held
Computers

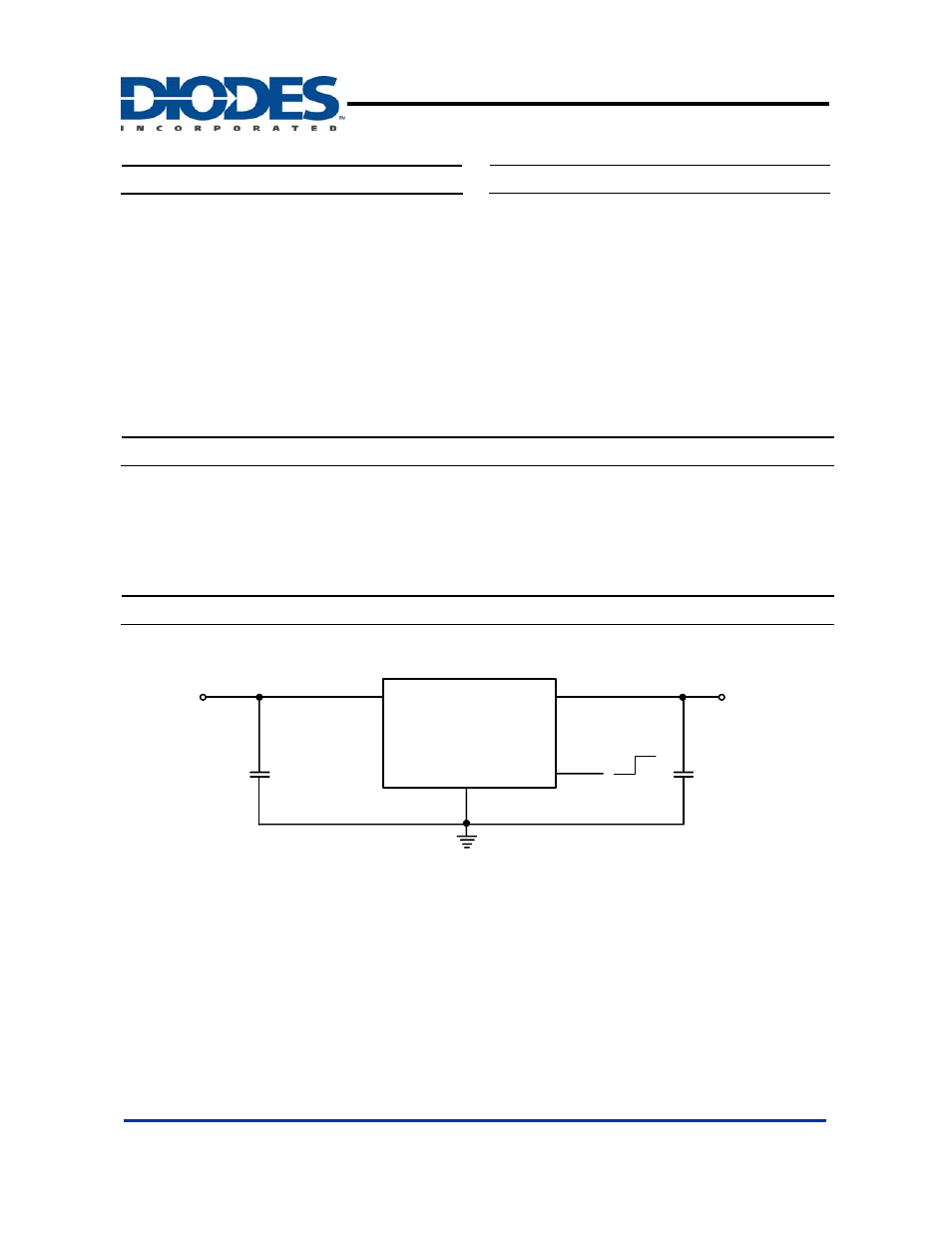

Typical Application
AP7217C
V
IN
V
OUT
EN
GND
U1
4
2
8
V
IN
C
IN
1uF
7
C
OUT
1uF
ON
OFF
V
OUT
Features
General Description
