AP2337
1.0A SINGLE CHANNEL CURRENT-LIMITED LOAD SWITCH
AP2337
Document number: DS35060 Rev. 2 - 2
9 of 10
October 2011
© Diodes Incorporated
NEW PROD
UC
T

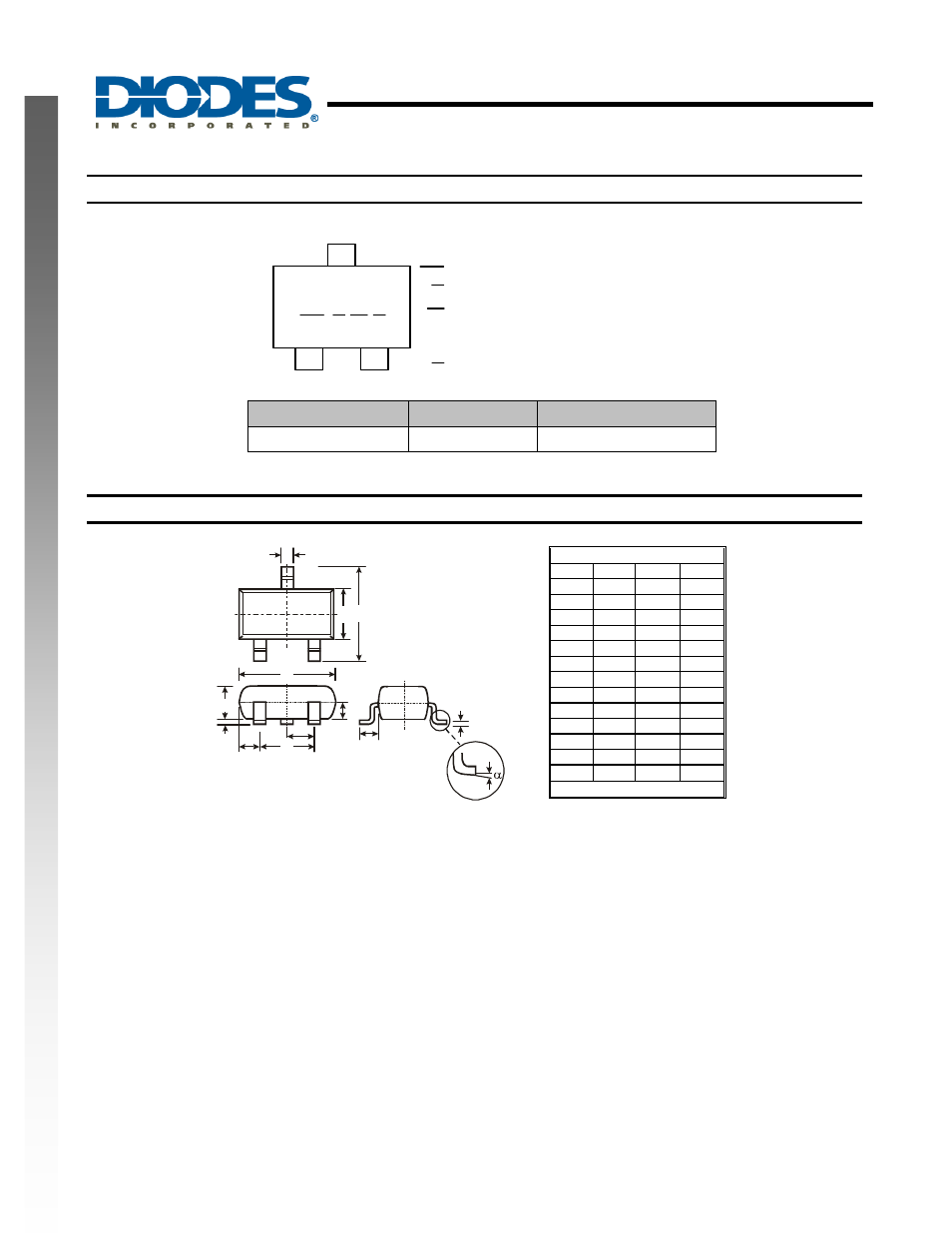

Marking Information
1
2
3
XX Y W X
( Top View )
XX : Identification code
W : Week : A~Z : 1~26 week;
X : A~Z : Internal code
Y : Year 0~9
a~z : 27~52 week; z represents
52 and 53 week
Device
Package
Identification Code
AP2337SA-7
SOT23
KM
Package Outline Dimensions
SOT23
SOT23
Dim Min Max Typ
A
0.37 0.51 0.40
B
1.20 1.40 1.30
C
2.30 2.50 2.40
D
0.89 1.03 0.915
F
0.45 0.60 0.535
G
1.78 2.05 1.83
H
2.80 3.00 2.90
J
0.013
0.10 0.05
K
0.903
1.10 1.00
K1
- -
0.400
L
0.45 0.61 0.55
M
0.085
0.18 0.11
α
0° 8° -
All Dimensions in mm
A
M
J
L
D
F
B C
H
K
G
K1
