AP1635
PWM/PFM DUAL MODE STEP-DOWN DC/DC
CONVERTER
AP1635 Rev. 4
2 of 8
FEBRUARY 2009
©
Diodes Incorporated

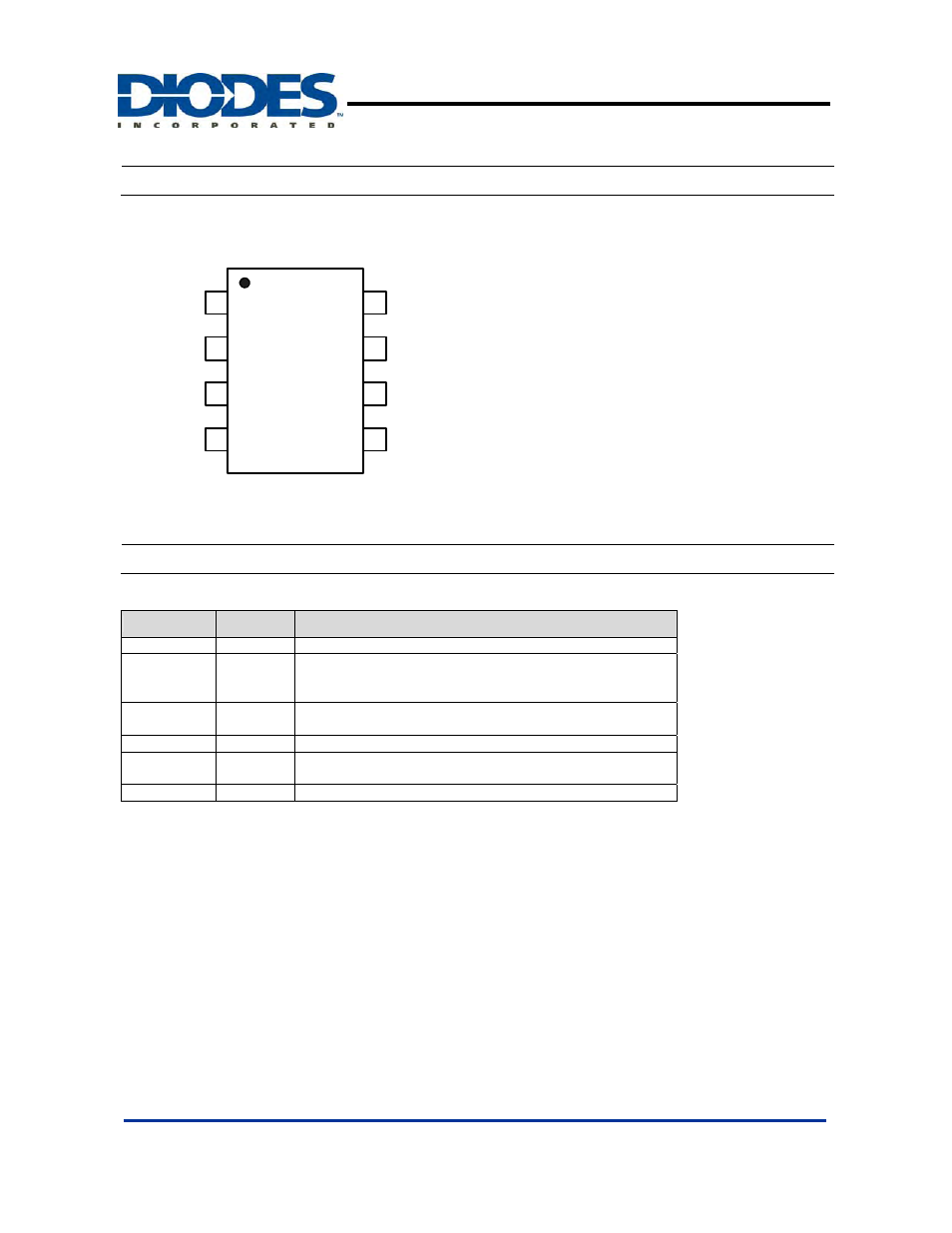

Pin Assignments
1
2
3
4
8
7
6
5
FB
SW
SVcc
SW
CE/SS
GND
GND
PVcc
( Top View )
SOP-8L
Pin Descriptions
Pin Name
Pin No.
Description
FB 1
Feedback
pin
CE/SS 2
Chip Enable/ Soft Start:
H: Enable
L: Disable
SVcc 3
IC signal power supply pin, add a 20
Ω resistor to PVcc and a
0.1µF capacitor to GND.
PVcc
4
IC power supply pin
SW 5/6
Switch Pin. Connect external inductor/diode here. Minimize
trace area at this pin to reduce EMI.
GND 7/8
GND
Pin
