Diodes ZXMC4A16DN8 User Manual
Zxmc4a16dn8, Complementary 40v enhancement mode mosfet

S E M I C O N D U C T O R S
SUMMARY
N-Channel = V
(BR)DSS
= 40V : R
DS(on)
= 0.05 ; I
D
= 5.2A
P-Channel = V
(BR)DSS
= -40V : R
DS(on)
= 0.06 ; I
D
= -4.7A
DESCRIPTION
This new generation of trench MOSFETs from Zetex
utilises a unique structure that combines the benefits
of low on-resistance with fast switching speed. This
makes them ideal for high efficiency, low voltage,
power management applications.
FEATURES
•
Low on-resistance
•
Fast switching speed
•
Low threshold
•
Low gate drive
•
Low profile SOIC package
APPLICATIONS
•
Motor drive
•
LCD backlighting
DEVICE MARKING
•
ZXMC
4A16
ZXMC4A16DN8
ISSUE 1 - NOVEMBER 2004

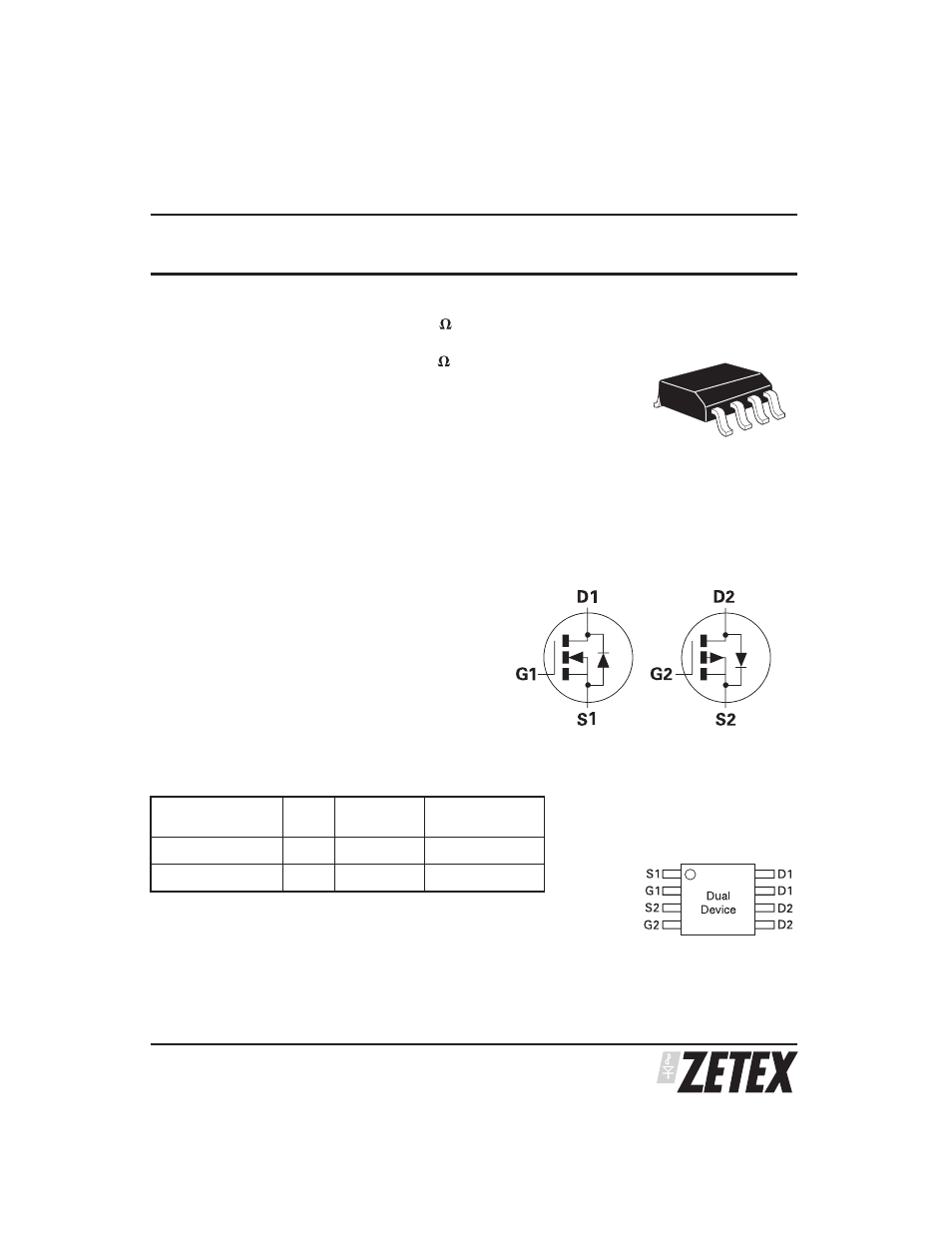

COMPLEMENTARY 40V ENHANCEMENT MODE MOSFET
1
SO8
PINOUT
TOP VIEW
DEVICE
REEL
SIZE
TAPE WIDTH
QUANTITY PER
REEL
ZXMC4A16DN8TA
7”
12mm
500
ZXMC4A16DN8TC
13”
12mm
2,500
ORDERING INFORMATION
