ZVP4424Z

Document Number DS33410 Rev. 2 - 2

5 of 6

www.diodes.com

December 2012

© Diodes Incorporated

A Product Line of

Diodes Incorporated

ZVP4424Z








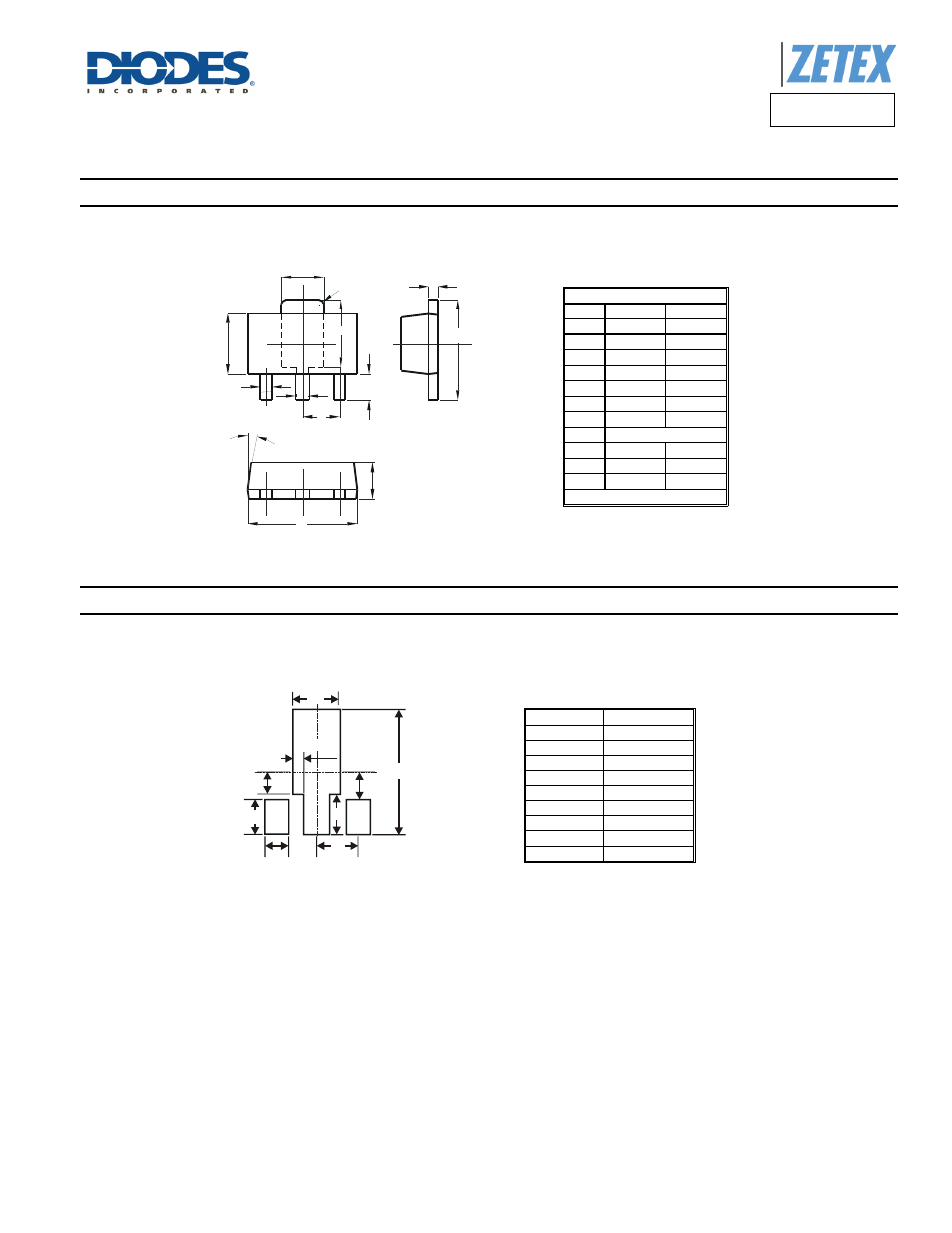

Package Outline Dimensions

Please see AP02002 at http://www.diodes.com/datasheets/ap02002.pdf for latest version.














Suggested Pad Layout

Please see AP02001 at http://www.diodes.com/datasheets/ap02001.pdf for the latest version.
















SOT89

Dim Min Max

A 1.40 1.60
B 0.44 0.62

B1 0.35 0.54

C 0.35 0.44
D 4.40 4.60

D1

1.62 1.83

E 2.29 2.60

e 1.50

Typ

H 3.94 4.25

H1 2.63 2.93

L 0.89 1.20
All Dimensions in mm

Dimensions Value (in mm)

X

0.900

X1

1.733

X2

0.416

Y

1.300

Y1

4.600

Y2

1.475

Y3

0.950

Y4

1.125

C

1.500

E

H

D1

B1

B

e

C

L

A

D

8° (4X)

H

1

R0

.20

0

Y1

X1

Y2

Y

C

X (3x)

Y3

Y4

X2 (2x)
