Diodes ZXMN3B14F User Manual
Zxmn3b14f

1
S E M I C O N D U C T O R S
SUMMARY
V
(BR)DSS
=30V : R
DS
(
on
)=0.08 ; I
D
=3.5A
DESCRIPTION
This new generation of Trench MOSFETs from Zetex utilizes a unique structure that
combines the benefits of low on-resistance with fast switching speed. This makes
them ideal for high efficiency, low voltage, power management applications.
FEATURES
•
Low on-resistance
•
Fast switching speed
•
Low threshold
•
Low gate drive
•
SOT23 package
APPLICATIONS
•
DC-DC converters
•
Power management functions
•
Disconnect switches
•
Motor control
DEVICE MARKING
•
3B4
ZXMN3B14F
ISSUE 2 - JANUARY 2006
30V N-CHANNEL ENHANCEMENT MODE MOSFET 2.5V GATE DRIVE
DEVICE
REEL
SIZE
TAPE
WIDTH
QUANTITY
PER REEL
ZXMN3B14FTA
7”
8mm
3,000 units
ZXMN3B14FTC
13”
8mm
10,000 units
ORDERING INFORMATION

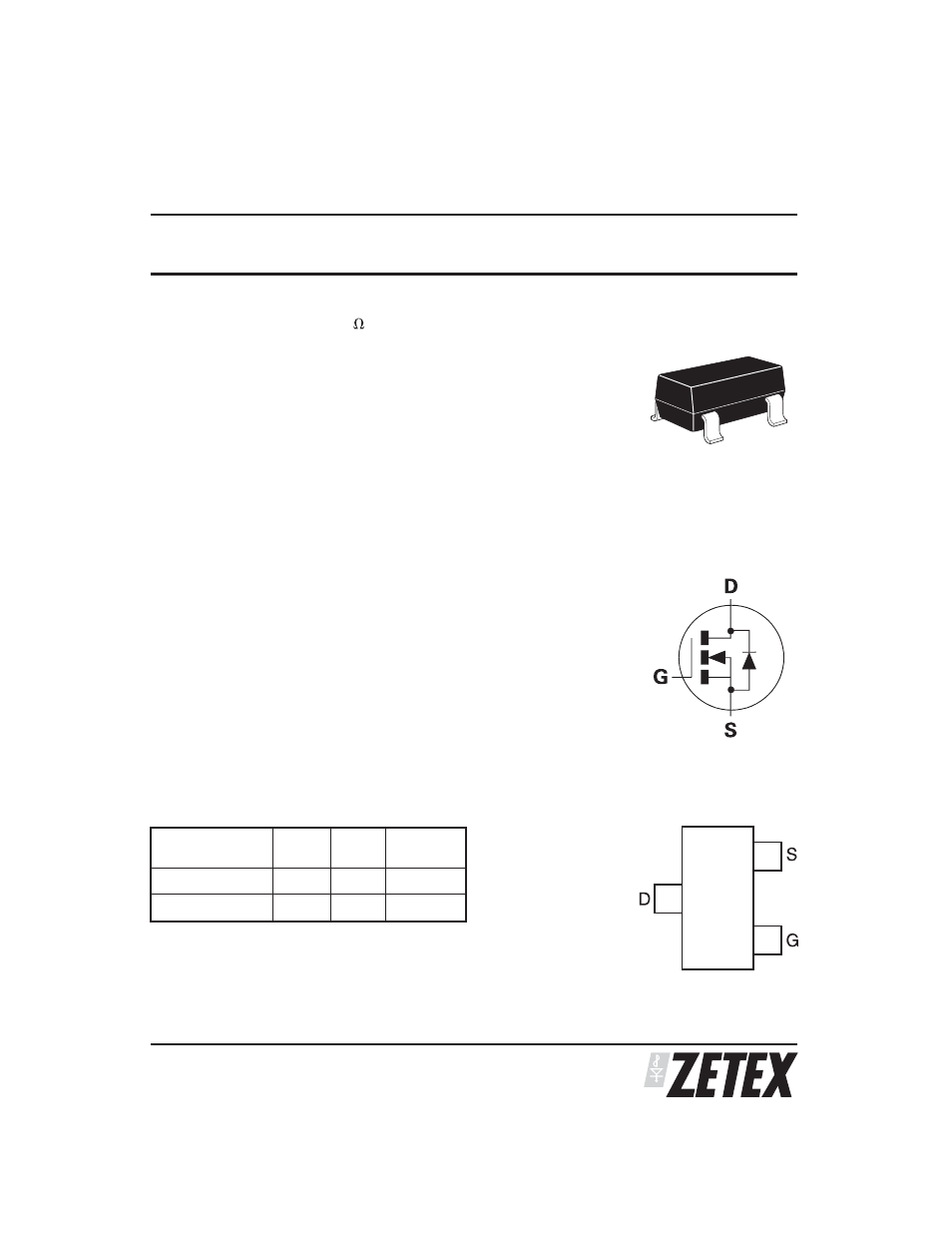

PINOUT
PACKAGE
