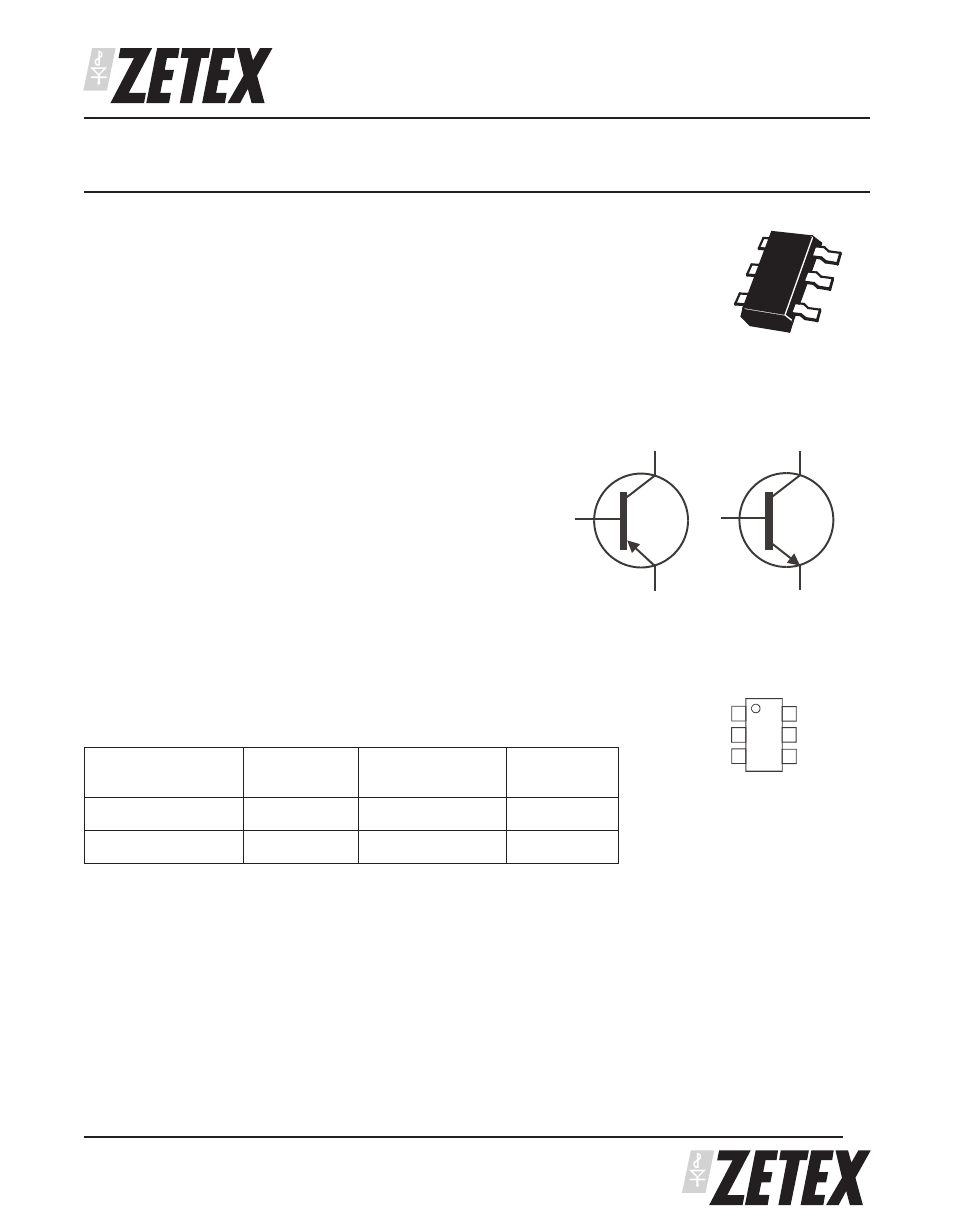

Diodes ZXTD4591E6 User Manual
Dual 60v npn/pnp silicon medium power transistors

ZXTD4591E6
ISSUE 1 - JULY 2000
DEVICE MARKING
4591
DUAL 60V NPN/PNP SILICON MEDIUM POWER TRANSISTORS
SUMMARY
NPN: V
CEO
=60V; I
C
= 1A; h
FE
=100-300
PNP: V
CEO
=-60V; I
C
= -1A; h
FE
=100-300
DESCRIPTION
Complementary NPN and PNP medium power transistors packaged in the 6
lead SOT23 package.
FEATURES
•
Low Equivalent On Resistance
- NPN
R
CE(sat)
210m
Ω
at 1A
- PNP
R
CE(sat)
355m
Ω
at -1A
•
Low Saturation Voltage
•
h
FE
characterised up to 2A
•
I
C
=1A Continuous Collector Current
•
SOT23-6 package
APPLICATIONS
•
MOSFET gate driver
•
Low Power Motor Drive
•
Low Power DC-DC Converters
ORDERING INFORMATION
DEVICE
REEL SIZE
(inches)
TAPE WIDTH
(mm)
QUANTITY
PER REEL
ZXTD4591E6TA
7
8mm embossed
3000 units
ZXTD4591E6TC
13
8mm embossed
10000 units
Top View
1
SOT23-6
E2
B2
E1
C2
B1
C1
45
91
C1
E1
B1
C2
E2
B2
