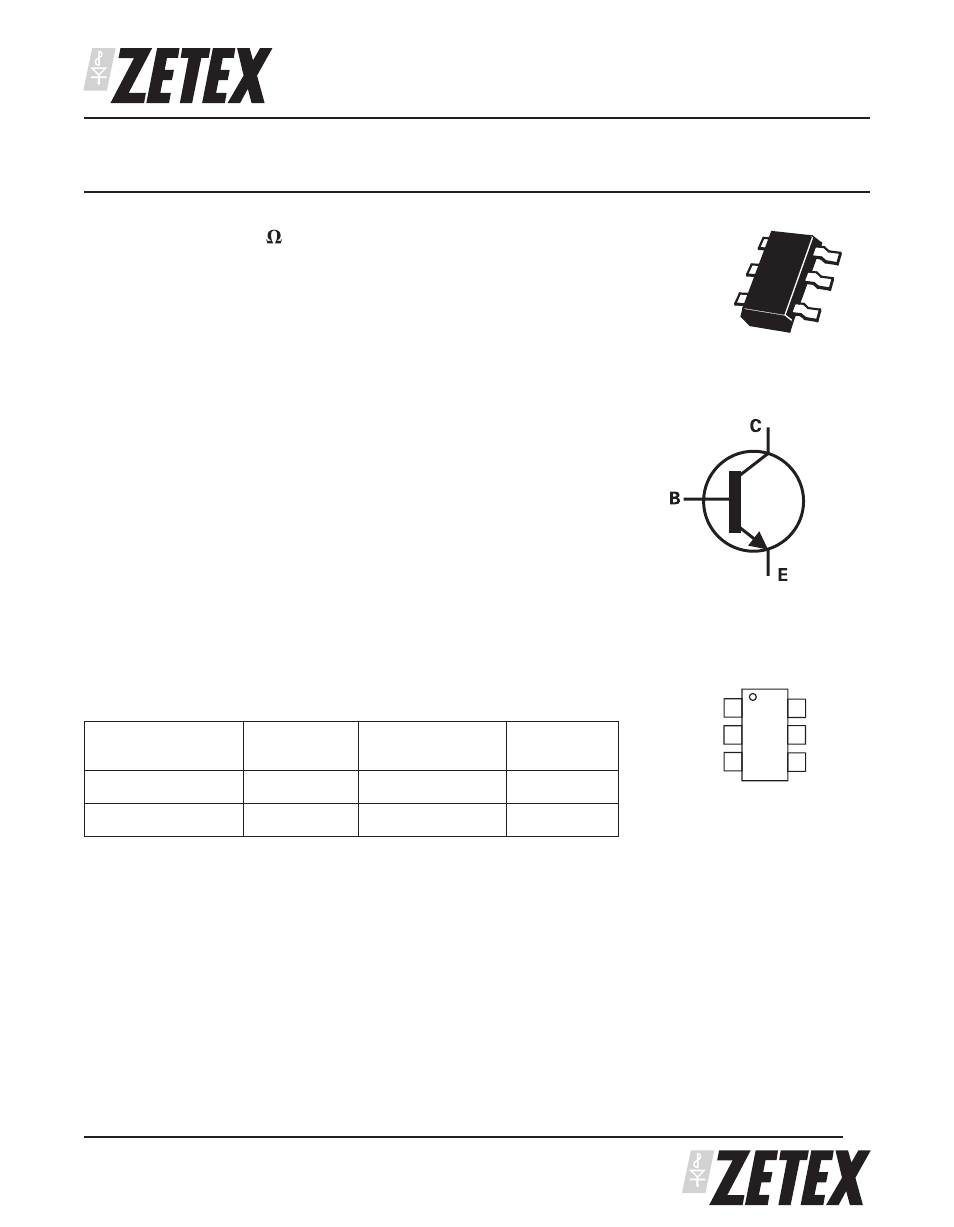

ZXT10N50DE6
ISSUE 1 - SEPTEMBER 2000
SuperSOT™
50V NPN SILICON LOW SATURATION SWITCHING TRANSISTOR
SUMMARY
V
CEO
=50V; R
SAT
= 75m ; I
C
= 3A
DESCRIPTION
This new 4th generation ultra low saturation transistor utilises the Zetex
matrix structure combined with advanced assembly techniques to give
extremely low on state losses. This makes it ideal for high efficiency, low
voltage switching applications.
FEATURES
•
Low Equivalent On Resistance
•
Extremely Low Saturation Voltage
•
h
FE
characterised up to 12A
•
I
C
=3A Continuous Collector Current
•
SOT23-6 package
APPLICATIONS
•
DC - DC Converters
•
Power Management Functions
•
Power switches
•
Motor control
ORDERING INFORMATION
DEVICE
REEL SIZE
(inches)
TAPE WIDTH
(mm)
QUANTITY
PER REEL
ZXT10N50DE6TA
7
8mm embossed
3000 units
ZXT10N50DE6TC
13
8mm embossed
10000 units
DEVICE MARKING
619
Top View
1
SOT23-6
C
E
B
C
C
C
