59
GigaX 1016 Switch
PC Printer Scanner

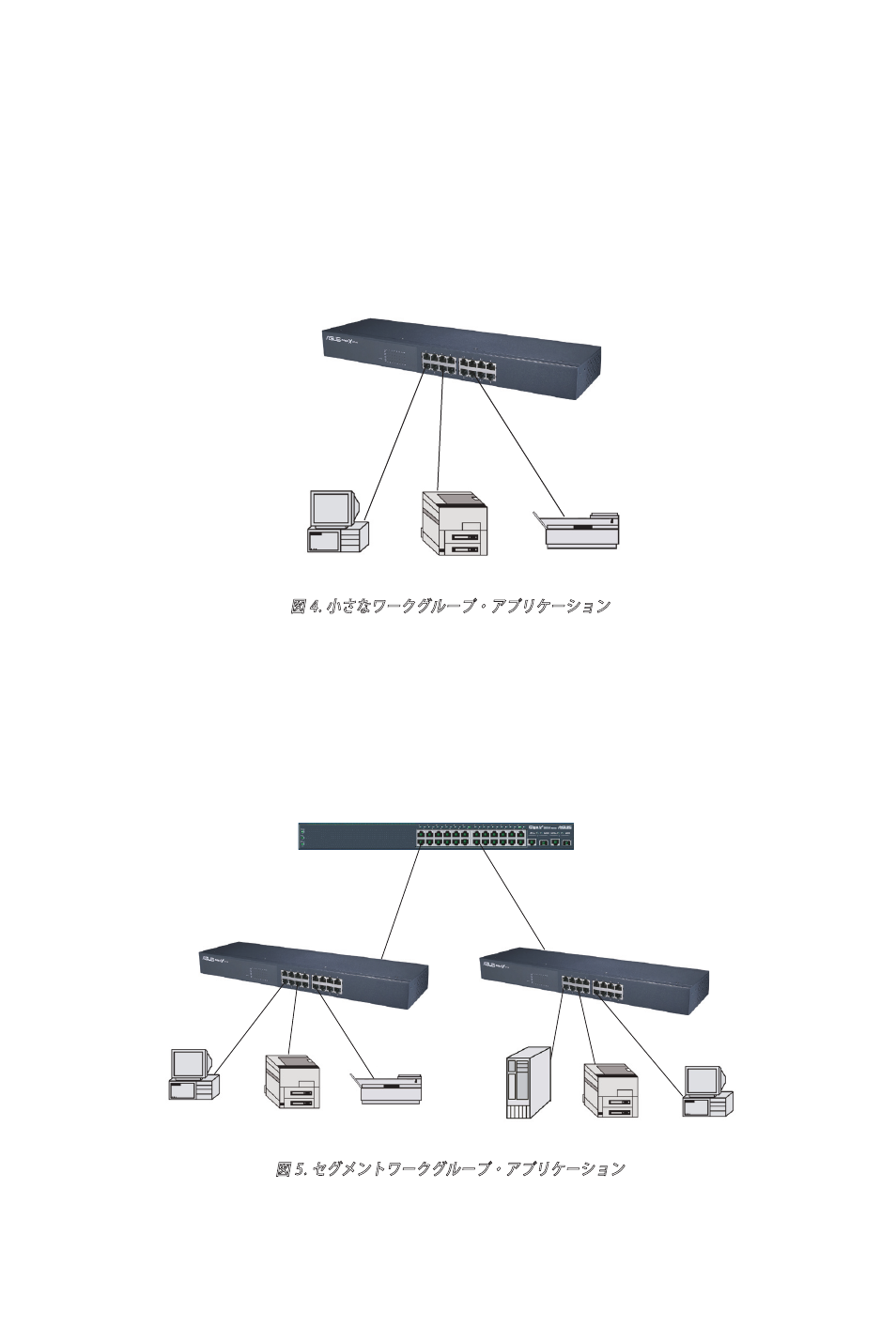

図 4. 小さなワークグループ・ アプリケーション
ネットワークアプリケーション
GigaX1016 スイッチを使用したネットワークトポロジーの例です。
小さなワークグループ
PC、サーバ、プリンタを接続し、比較的小さなワークグループを構築。
PC
Core Switch
GigaX1016
Printer Scanner
Server Printer PC
GigaX1016
セグメントブリッジ
企業内のネットワーク等に理想的なソリューションです。アップリンク
ポートで複数のネットワークをコアスイッチに接続し、より大きなネット
ワークを構築できます。
図 5. セグメントワークグループ・アプリケーション
プリンタ
スキャナ
スキャナ
プリンタ
サーバ プリンタ
スイッチ
コアスイッチ
