ハードウェア

GigaX1016 スイッチの特長を記載しました。

フロントパネル

RJ-45 10/100Mbps ポートが 16 ポート、スイッチの状態を表示する LED

インジケータが付いています。

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

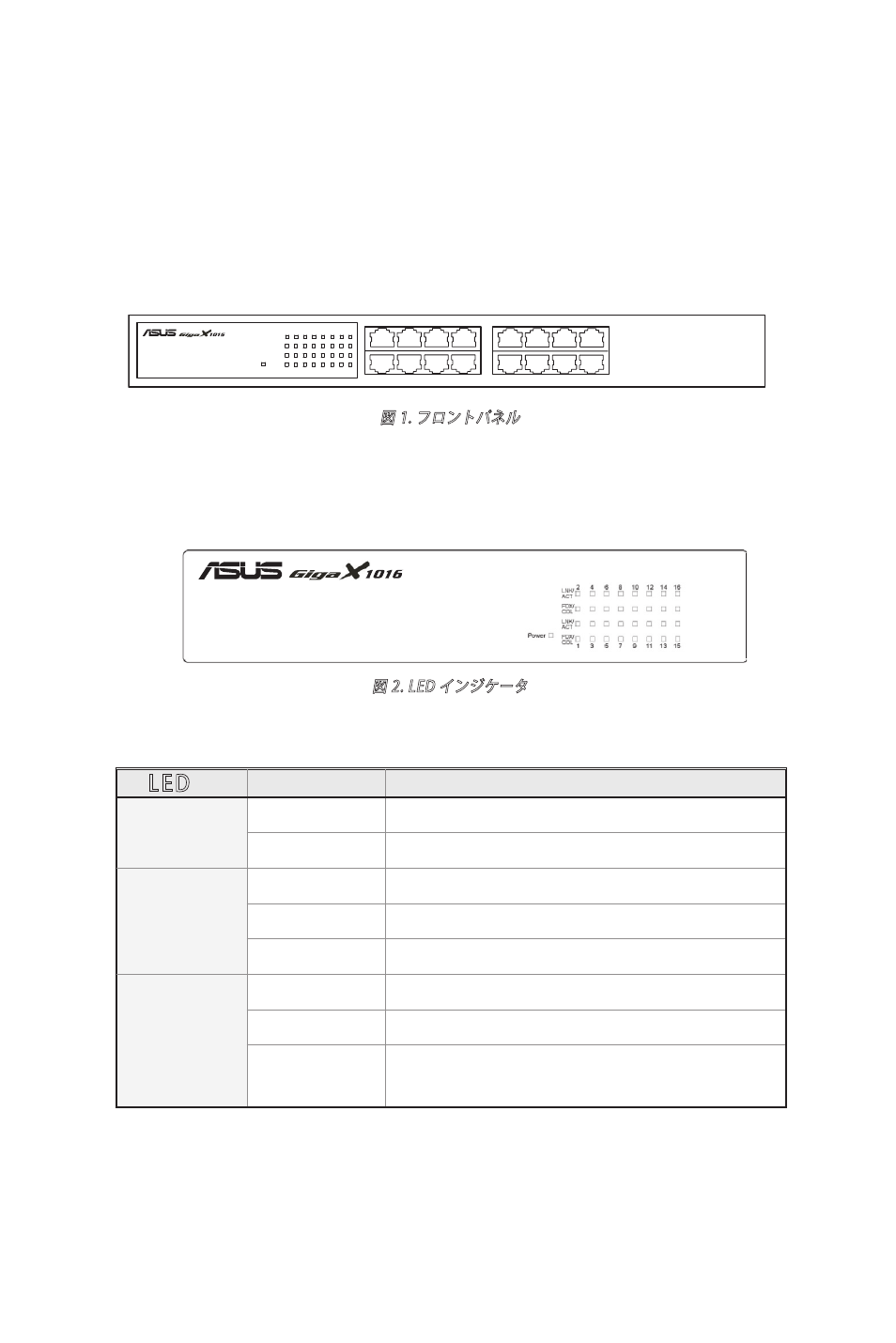

図 1. フロントパネル

LED インジケータ

スイッチの状態をリアルタイムで表示します。詳細は表１をご覧ください。

LED

状態

スイッチの状態

POWER

グリーン

電源オン

OFF

電源オフ

LNK/ACT

グリーン

デバイス接続中

点滅

データ転送中

OFF

接続中のデバイスなし

FDX/COL

オレンジ

ポートが全二重通信方式で動作中

点滅

パケットの衝突が発生

OFF

接続中のデバイスなし

または半二重通信方式で動作中

図 2. LED インジケータ

表 1 LED インジケータ
