51
하드웨어 설명
다음은 GigaX1016 스위치의 하드웨어 기능에 관한 설명입니다 .

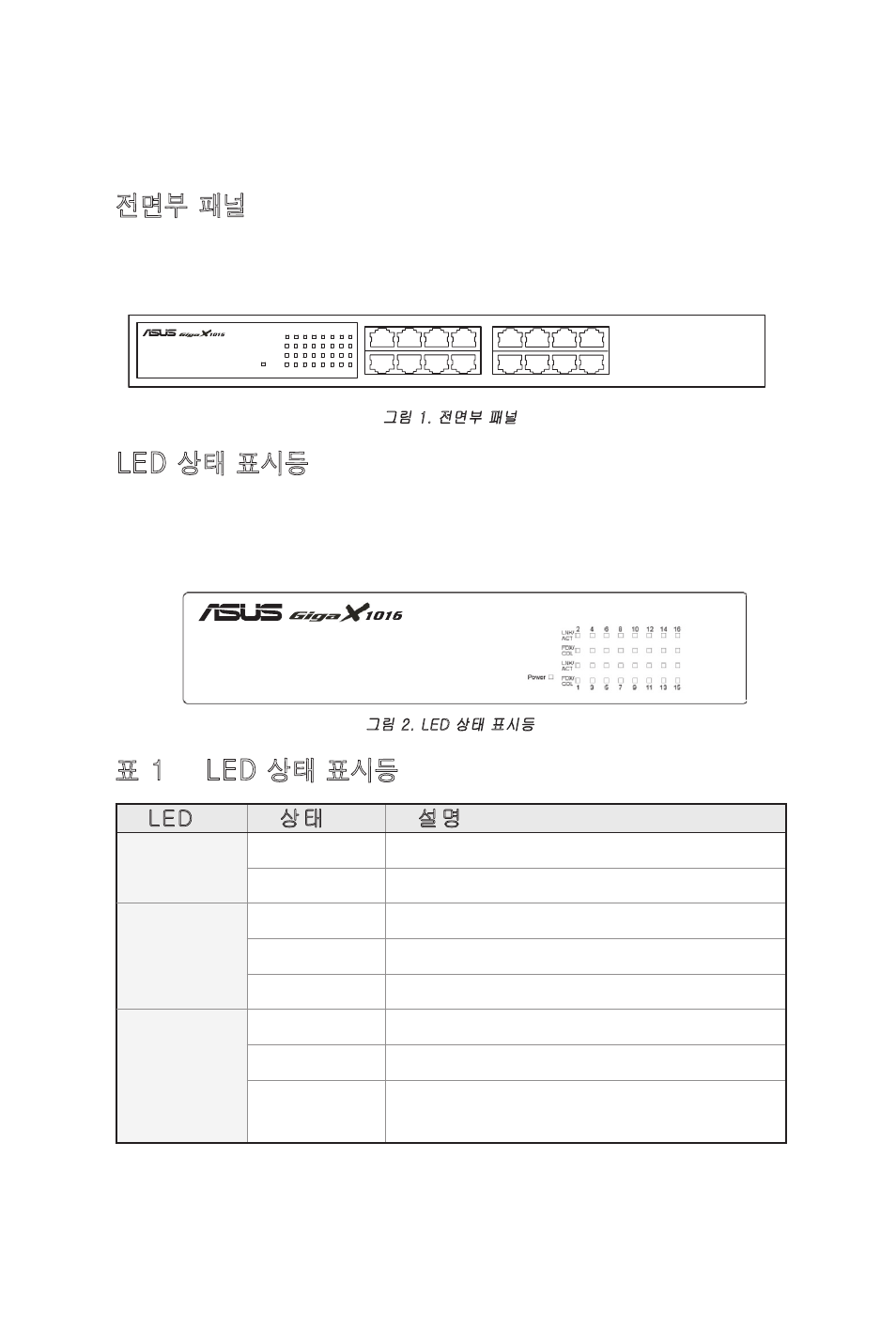

전면부 패널
GigaX1016 스위치의 전면부 패널에는 16 개의 RJ-45 10/100Mbps 포트
와 스위치의 상태를 실시간으로 볼 수 있는 LED 상태 표시등이 위치해 있
습니다 .
1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16
그림 1. 전면부 패널
LED 상태 표시등
LED 상태 표시등은 스위치 상태에 관한 실시간 정보를 제공합니다 . LED
의 상태와 그에 해당하는 설명을 다음의 표를 통해 확인할 수 있습니다 .
LED 상태 설명
POWER
녹색 전원이 연결된 상태
꺼짐 전원이 연결되지 않은 상태
LNK/ACT
녹색 장치가 연결된 상태
깜박거림 데이터 송 / 수신 상태
꺼짐 장치가 연결되지 않은 상태
FDX/COL
오렌지색 Full-duplex 모드로 작동하는 상태
깜박거림 포트에서 패킷 충돌이 발생한 상태
꺼짐 장치가 연결되지 않았거나 Half-duplex 모
드로 작동하는 상태
그림 2. LED 상태 표시등
표 1 LED 상태 표시등
