39
Donanım tanımı
Bu bölüm GigaX1016 Anahtarının fiziksel özelliklerini içermektedir.

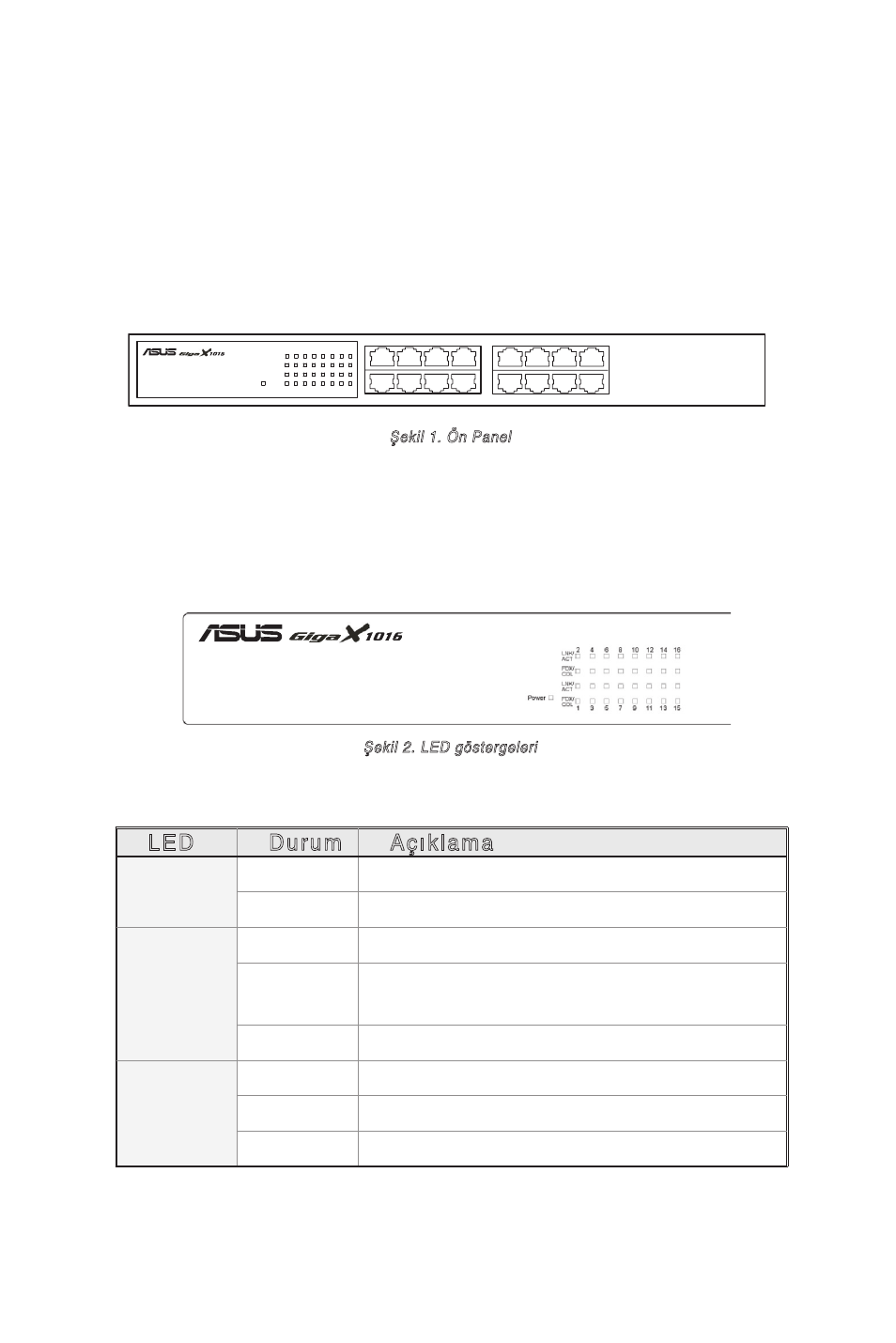

Ön Panel
GigaX1016 Anahtarının ön paneli on altı RJ-45 10/100Mbps portundan
ve Anahtarın gerçek zamanlı durumunu gösteren LED göstergelerinden
oluşmaktadır.
1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16
Şekil 1. Ön Panel
LED göstergeleri
LED Göstergeleri Anahtarın durumu hakkında gerçek zamanlı bilgi
sunmaktadır. Aşağıdaki tablo farklı LEDlerin ve tanımlarının durumunu
göstermektedir.
LED Durum Açıklama
Güç
Yeşil Üniteye elektrik verildi
Kapalı Güç bağlı değil
LNK/
ACT
Yeşil Aygıt bağlı
Yanıp
sönüyor
Port veri alıyor veya gönderiyor
Kapalı Aygıt bağlı değil
FDX/
COL
Turuncu Port, tam dubleks modda çalışıyor
Blinking Portta paket çarpışması olmuştur
Kapalı
Aygıt bağlı değil veya yarım dubleks modunda
Şekil 2. LED göstergeleri
Tablo 1 LED göstergeleri
