27
Descripción del Hardware
Esta sección explica las características físicas del Switch GigaX1016.
Panel Frontal
El panel frontal del Swtich GigaX1016 consiste en 16 puertos RJ-45
10/100Mbps con indicadores LED mostrando los estados del Switch en
tiempo real.
1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16

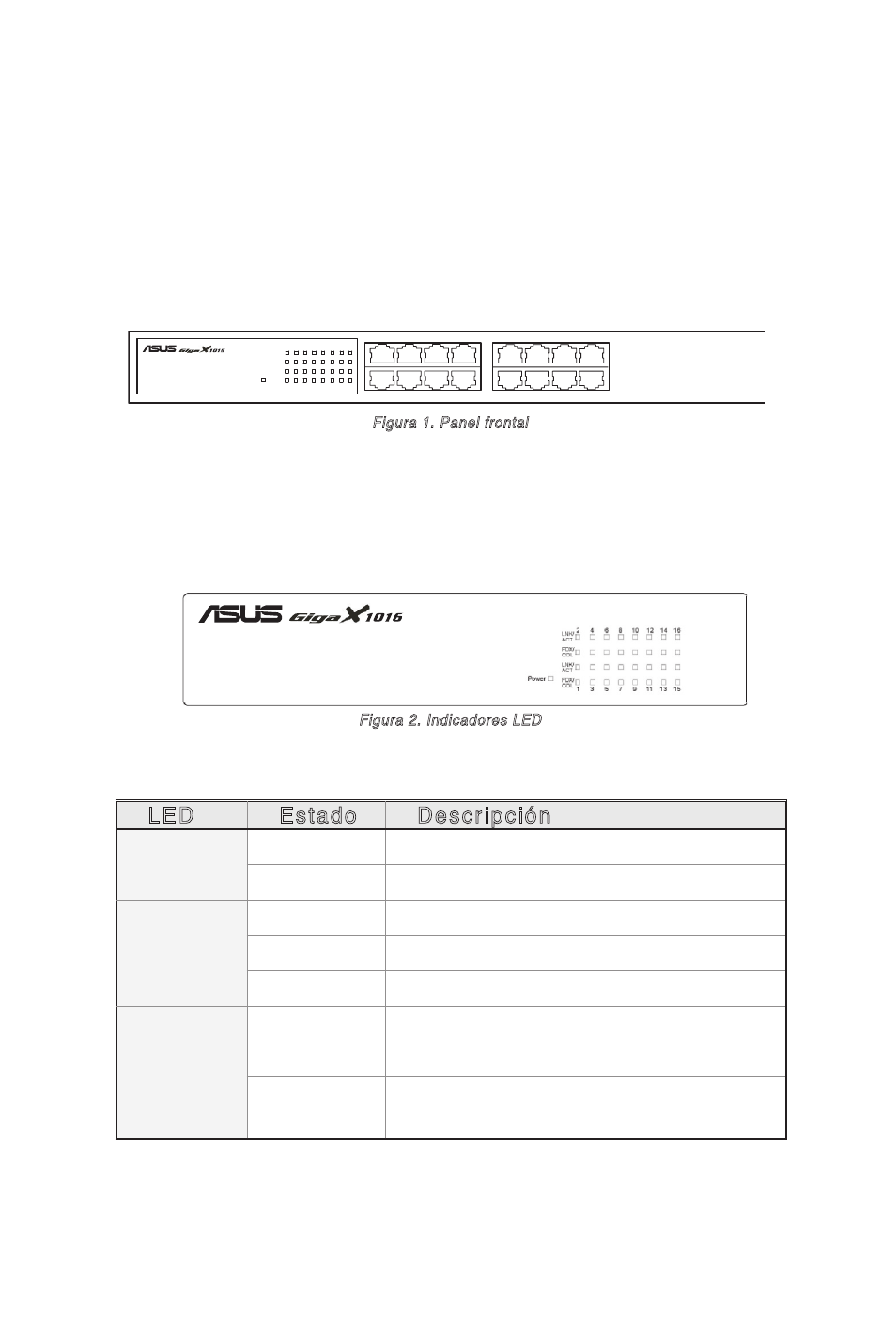

Figura 1. Panel frontal
Indicadores LED
Los indicadores LED proporcionan información en tiempo real relacionada con
los estados del Switch. La tabla siguiente proporciona información sobre los
diferentes estados de los LEDs y sus descripciones.
LED Estado Descripción
POWER
Verde Encendido
Apagado Sin alimentación / Desconectado
LNK/ACT
Verde Dispositivo conectado al Switch
Parpadeo El puerto esta enviando o recibiendo datos
Apagado
No hay dispositivo conectado
FDX/COL
Naranja El puerto esta operando en modo Full-duplex
Parpadeo Colisión de paquetes en el puerto
Apagado
No hay dispositivo conectado o en modo
half-duplex
Figura 2. Indicadores LED
Tabla 1 Indicadores LED
