ASUS M2S-X

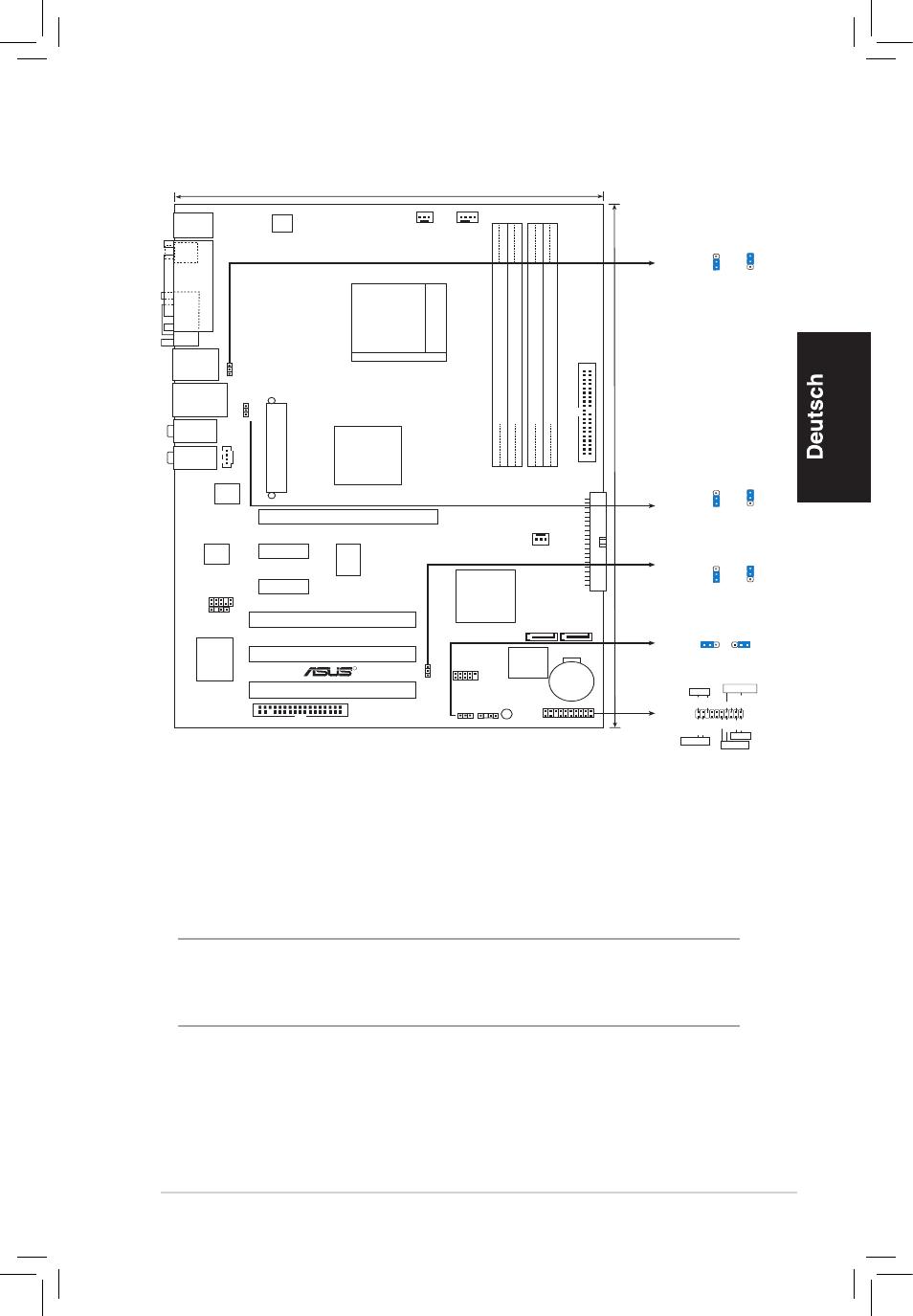

1. Motherboard-Layout
21.8cm(8.6in)
30.5cm(12.0in)
Socket
AM2
DDR2 DIMM_A1 (64 bit,240-pin module) DDR2 DIMM_B1 (64 bit,240-pin module) DDR2 DIMM_A2 (64 bit,240-pin module) DDR2 DIMM_B2 (64 bit,240-pin module)
PWR_FAN
M2S-X
SEC_IDE
PRI_IDE
EA
TXPWR SIS 756
SIS 965L
CR2032 3V
Lithium Cell
CMOS Power
4Mb
BIOS
SATA2 SATA1
CHA_FAN
CPU_FAN
PANEL
SB_PWR
CHASSIS CLRTC
Super I/O
FLOPPY
PCI2
PCI1
PCI3
PCIEX16
PCIEX1_1
PCIEX1_2
R
USB56
FP_AUDIO
USBPW56
SPDIF_OUT
ICS953805CFLF
CM6501
RTL8201CL
USBPW34
USBPW12
CD
ATX12V
AUDIO2
AUDIO1
LAN_USB34
USB12
SPDIF_O1
PA
RA
LL
E
PO
RT
COM1
PS/2KBMS
T: Mouse
B: Keyboard
3
2 2
1
USBPW56
+5V
(Default)
+5VSB
3
2 2
1
USBPW12
+5V
(Default)
+5VSB
3
2 2
1
USBPW34
+5V
(Default)
+5VSB
CLRTC
Normal Clear RTC
(Default)
1 2 2 3
PANEL
PLED- +5V Speaker
SPEAKER PLED
Ground
Reset
Reset
Ground Ground PLED+
IDE_LED- IDE_LED+
IDE_LED
PWR Ground
PWRSW
2. Installieren der CPU
Folgen Sie bitte den nachstehenden Schritten, um eine CPU zu installieren.
1. Suchen Sie auf dem Motherboard den 940-pol. AM2-Sockel.
2. Heben Sie den Sockelhebel bis zu einem Winkel von 90 Grad hoch.
WARNUNG!
Die CPU passt nur in einer Richtung in den Sockel. Stecken Sie die CPU nicht
gewaltsam hinein, um verbogene Kontaktstifte und Schäden an der CPU zu
vermeiden!
3. Positionieren Sie die CPU oberhalb des Sockels, so dass die CPU-Ecke mit
dem goldenen Dreieck auf der Sockelecke mit dem kleinen Dreieck liegt.
4. Setzen Sie die CPU vorsichtig in den Sockel ein. Achten Sie auf den
korrekten Sitz.
5. Sobald die CPU richtig sitzt, drücken Sie den Sockelhebel nach unten, um die
CPU zu arretieren. Sie hören einen Klickton, wenn der Hebel einrastet.
