ASUS M2S-X

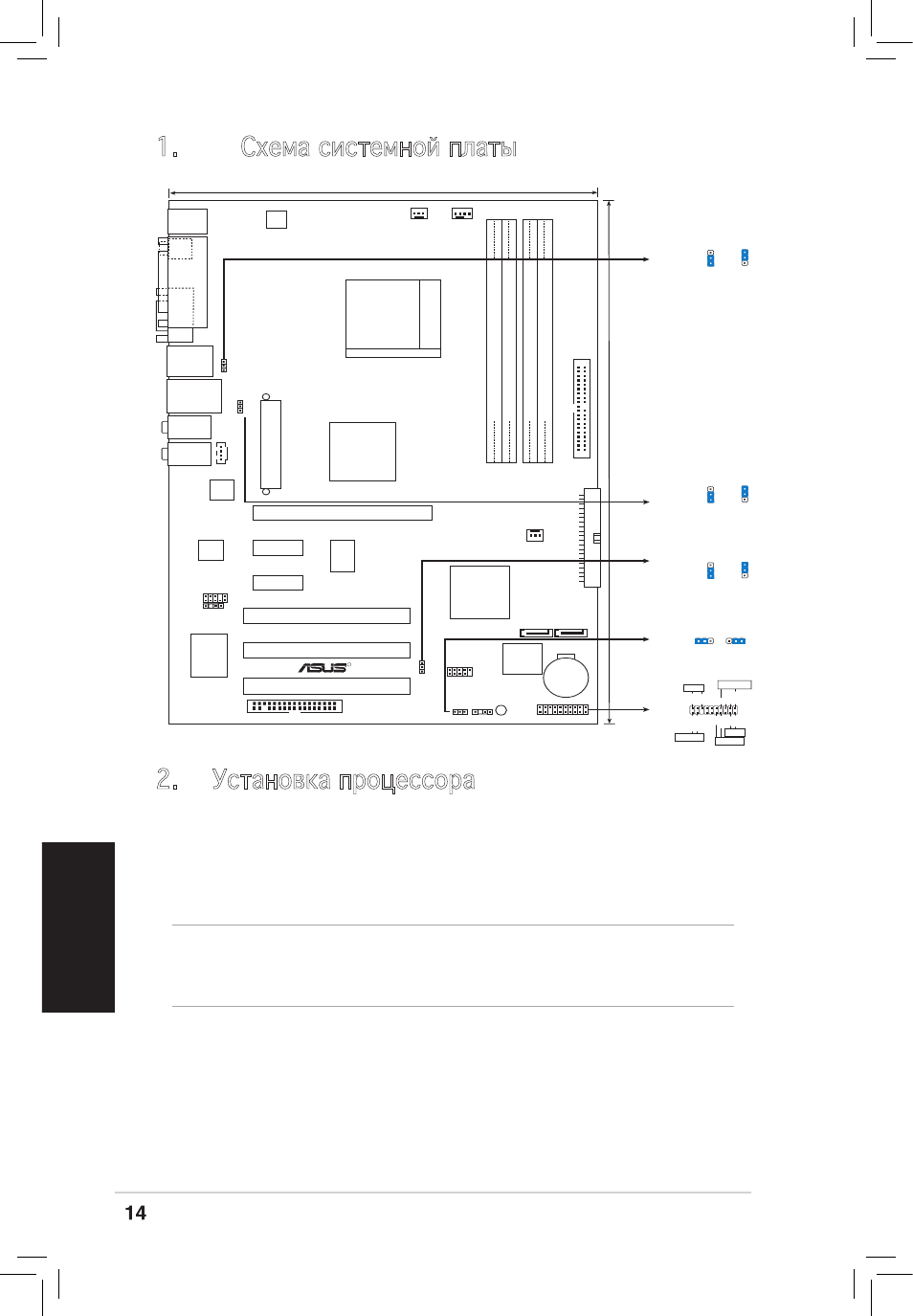

1. Схема системной платы
21.8cm(8.6in)
30.5cm(12.0in)
Socket
AM2
DDR2 DIMM_A1 (64 bit,240-pin module) DDR2 DIMM_B1 (64 bit,240-pin module) DDR2 DIMM_A2 (64 bit,240-pin module) DDR2 DIMM_B2 (64 bit,240-pin module)
PWR_FAN
M2S-X
SEC_IDE
PRI_IDE
EA
TXPWR SIS 756
SIS 965L
CR2032 3V
Lithium Cell
CMOS Power
4Mb
BIOS
SATA2 SATA1
CHA_FAN
CPU_FAN
PANEL
SB_PWR
CHASSIS CLRTC
Super I/O
FLOPPY
PCI2
PCI1
PCI3
PCIEX16
PCIEX1_1
PCIEX1_2
R
USB56
FP_AUDIO
USBPW56
SPDIF_OUT
ICS953805CFLF
CM6501
RTL8201CL
USBPW34
USBPW12
CD
ATX12V
AUDIO2
AUDIO1
LAN_USB34
USB12
SPDIF_O1
PA
RA
LL
E
PO
RT
COM1
PS/2KBMS
T: Mouse
B: Keyboard
3
2 2
1
USBPW56
+5V
(Default)
+5VSB
3
2 2
1
USBPW12
+5V
(Default)
+5VSB
3
2 2
1
USBPW34
+5V
(Default)
+5VSB
CLRTC
Normal Clear RTC
(Default)
1 2 2 3
PANEL
PLED- +5V Speaker
SPEAKER PLED
Ground
Reset
Reset
Ground Ground PLED+
IDE_LED- IDE_LED+
IDE_LED
PWR Ground
PWRSW
2. Установка процессора
Для установки процессора:
1. Найдите на системной плате 940-выводной разъем типа AM2.
2. Поднимите рычажок фиксации процессора так, чтобы угол составил
не менее 90°.
ПРЕДУПРЕЖДЕНИЕ!
Существует только одно правильное положение процессора при установке.
Не применяйте излишнюю силу при установке процессора в разъем, чтобы
не погнуть контакты и не повредить процессор!
3. Расположите процессор над сокетом так, чтобы золотой треугольник
процессора совпал с углом сокета, обозначенным маленьким
треугольником.
4. Аккуратно вставьте процессор в гнездо так, чтобы он принял нужное
положение.
5. Затем опустите рычажок фиксации процессора, чтобы зафиксировать
процессор. Рычажок должен защелкнуться за боковой выступ. Это
значит, что процессор зафиксирован.
