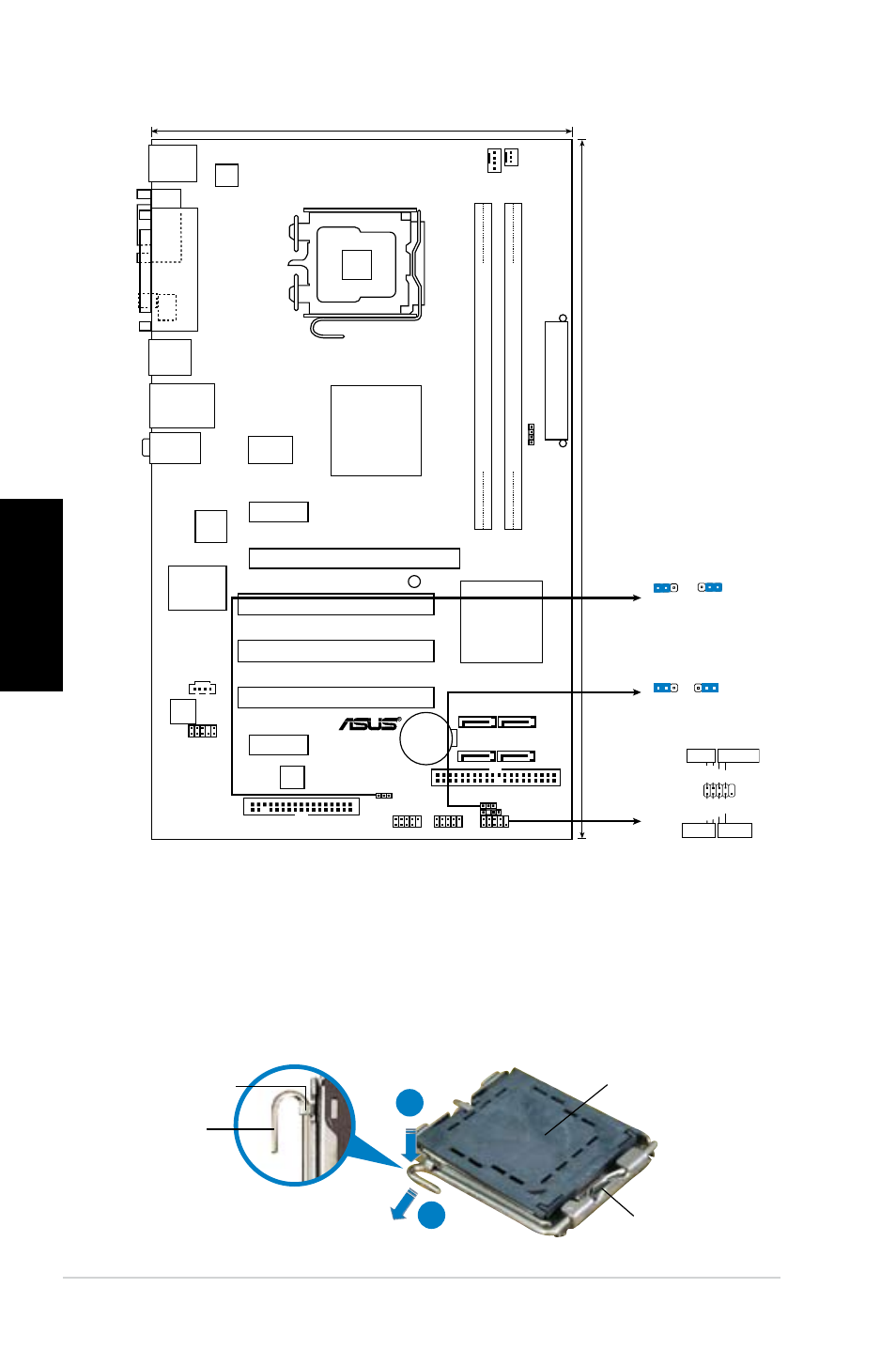

1. Diagramma disposizione scheda madre
2. Installazione della CPU
Attenersi alle seguenti fasi per installare un processore Intel ® nel pacchetto
775.
1. Premere la levetta di carico con il pollice (A), poi spostarla e sinistra (B)
finché è liberata dalla linguetta di trattenimento.
