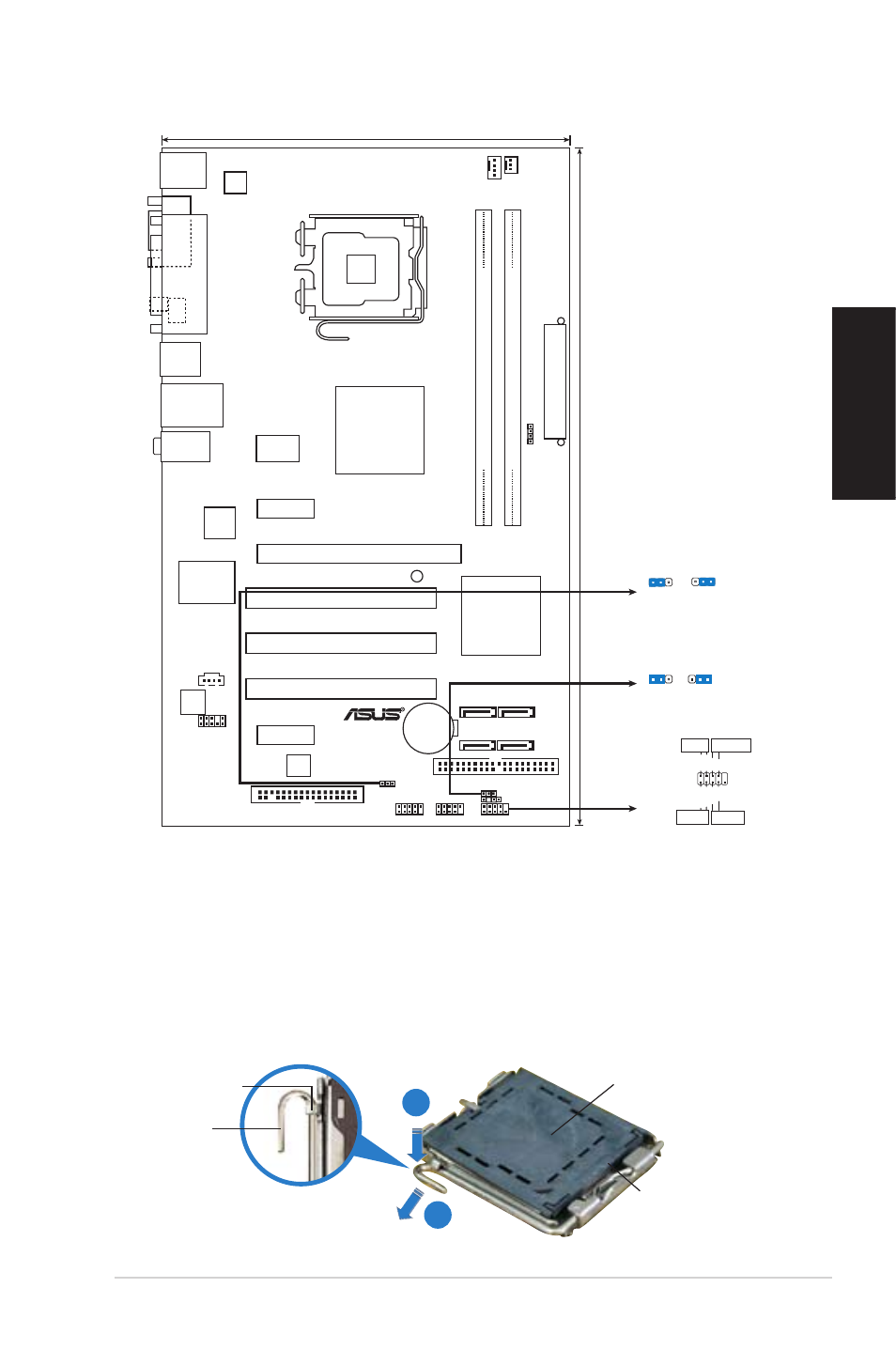

1. Rozvržení základní desky
2. Instalace procesoru
Pro instalaci procesoru Intel ® do patice 775 postupujte podle níže uvedených
kroků.
1. Prstem zatlačte na zajišťovací páčku (A – load lever) a přesuňte ji směrem
doleva (B) dokud se neuvolní z drážky (retention tab).
Zajišťovací
jazýček
Zaváděcí
páčka
Tato strana skříňky procesoru
musí směřovat k vám.
Víčko PnP
A
B B
