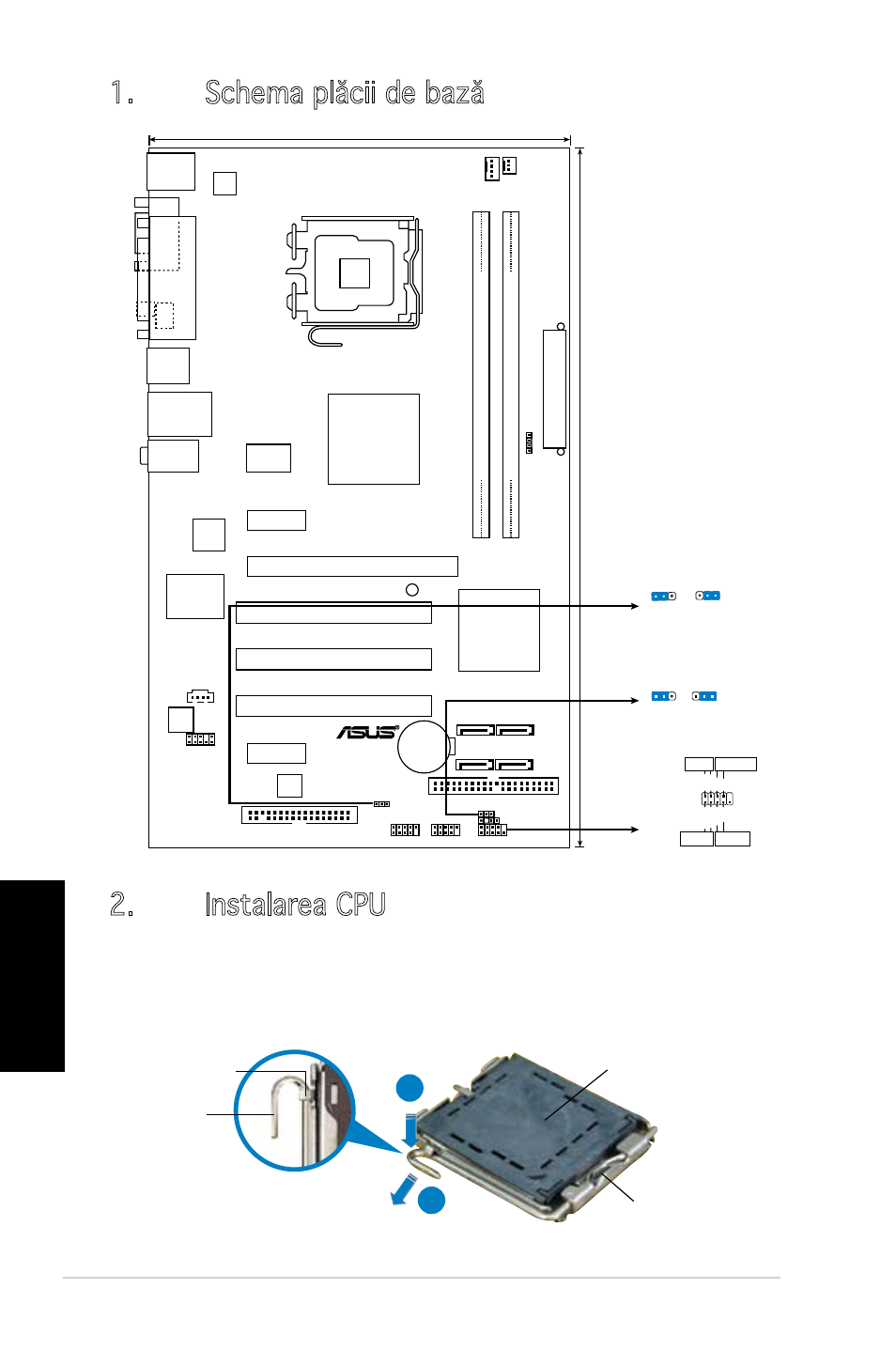

1. Schema plăcii de bază
2. Instalarea CPU
Urmaţi aceşti paşi pentru a instala un procesor Intel ® în pachetul 775-land.
1. Apăsaţi cu degetul mare pârghia de încărcare (A), apoi deplasaţi-o către
stânga (B), pănă când este eliberată din butonul de reţinere.
Buton de reţinere
Pârghie de
încărcaree
Această parte a carcasei
trebuie să fie orientată
către dumneavoastră.
Capac PnP
A
B B
18.3cm (7.2in)
30.5cm (12in)
P5LD2-X/1333
LGA775
EA
TXPW
R
SATA1
SATA3
SATA2
SATA4
Intel ICH7
Intel 945GC
PCI1
PRI_IDE
PCIEX1_1
PCI2
PCI3
PCIEX1_2
PCIEX16
AAFP
4Mb
BIOS
CR2032 3V
Lithium Cell
CMOS Power
AUDIO
LAN_USB12
USB34
e
PS/2KBMS
T: Mouse
B: K yboard
SPDIF_O
1
PA
RA
LL
E
P
OR
T
COM1
CP
U_
FA
N
CH
A_
FA
N
