Omvang van de levering ; Bedienings- en functieonderdelen
NEDERLANDS 8
4. Omvang van de levering
x Basismachine
o Complete machine, zonder sproeibuis
x Sproeibuis met voorgemonteerde sproeikop
x Telkens 1 symbolische sticker voor reservoirinhoud: herbicide, fungicide en insecticide.
x Deze gebruikshandleiding
x Deze gebruiksaanwijzing en een afzonderlijke motor-gebruiksaanwijzing
x De CE-conformiteitsverklaring in een afzonderlijke bijlage maakt deel uit van deze
gebruiksaanwijzing
5. Bedienings- en functieonderdelen
Motoreinheit: (afhankelijk van de uitvoering)
Model met Honda 4T-motor
Î
Hou goed rekening met de informatie in
de afzonderlijke motor-gebruiksaanwijzing.
1. Chokehendel / chokeklep
2. Bougiedeksel
3. geluiddemper
4. Brandstof
tankdop
5. Startgreep
6. Luchtfilter
7. Primer
8. Gasregelhendel
9. Stopknop
10. Drukregelaar
(schematische voorstelling / afhankelijk van de uitvoering)
Sproei-inrichting:
11. Sproeimiddeltank
12. Afsluitdeksel -
sproeimiddelvulopening
(In de sproeimiddelvulopening is
een uitneembaar vulfilter
geïntegreerd)
13. Afsluitdeksel -
sproeimiddelaftapopening
14. Drukslang
15. Bedieningshendel
16. Manometer
17. Sproeibuis
18. Sproeikop
(schematische voorstelling / afhankelijk van de uitvoering)

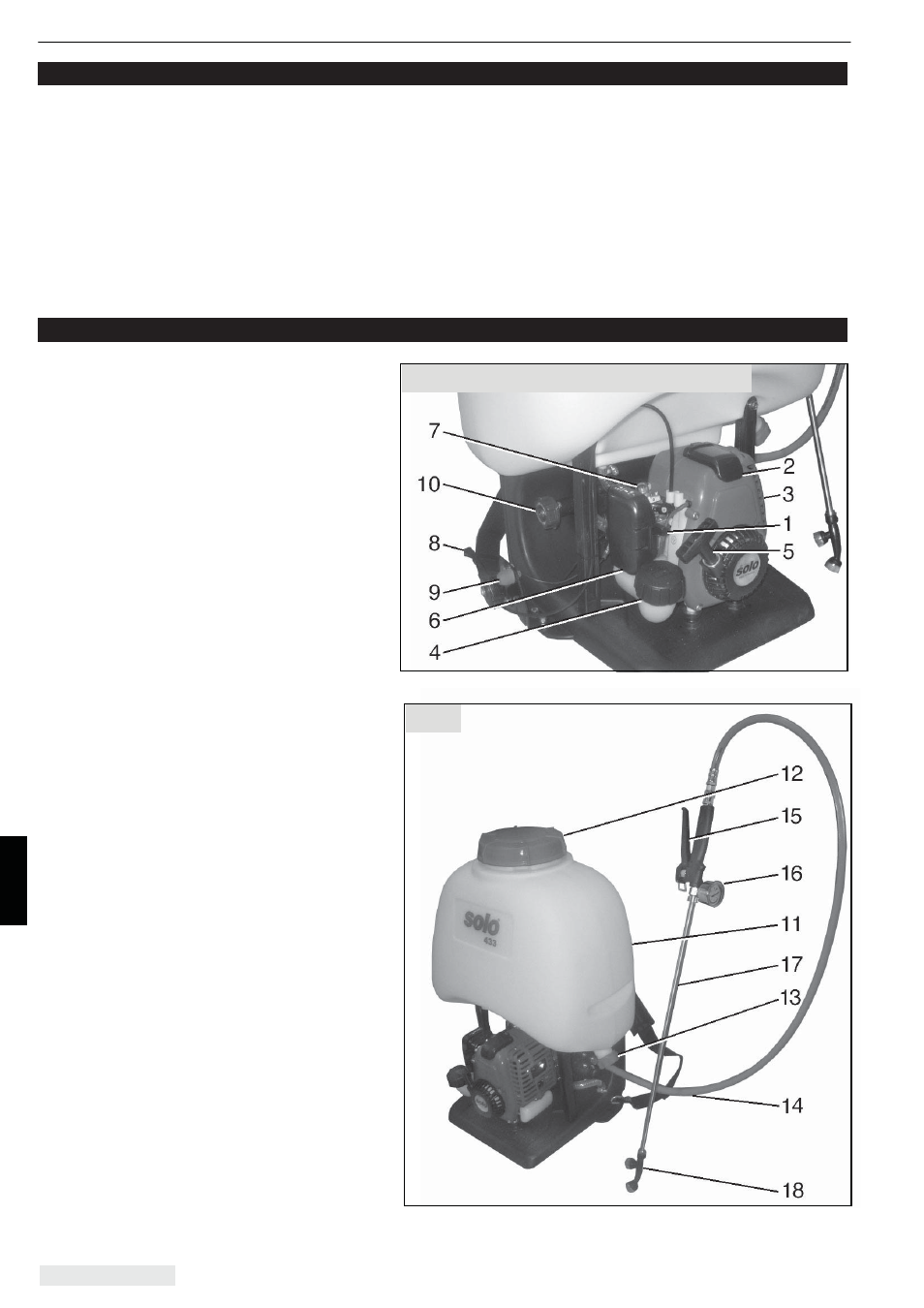

Fig. 1 Modellen met SOLO-motoren
Fig. 2
