Contenuto della confezione ; Parti di comando e funzionamento
ITALIANO 8
4. Contenuto della confezione
x Attrezzo base
o Attrezzo completo, senza tubo spruzzatore
x Tubo spruzzatore con riporto ugello premontato
x 1 pz cad. adesivi con indicazione simbolica del contenuto del contenitore: Erbicida, fungicida e
insetticida.
x Queste Istruzioni per l'uso e Istruzioni per l'uso del motore fornite separatamente
x La dichiarazione di conformità CE su foglio separato è parte integrante di queste istruzioni per l'uso

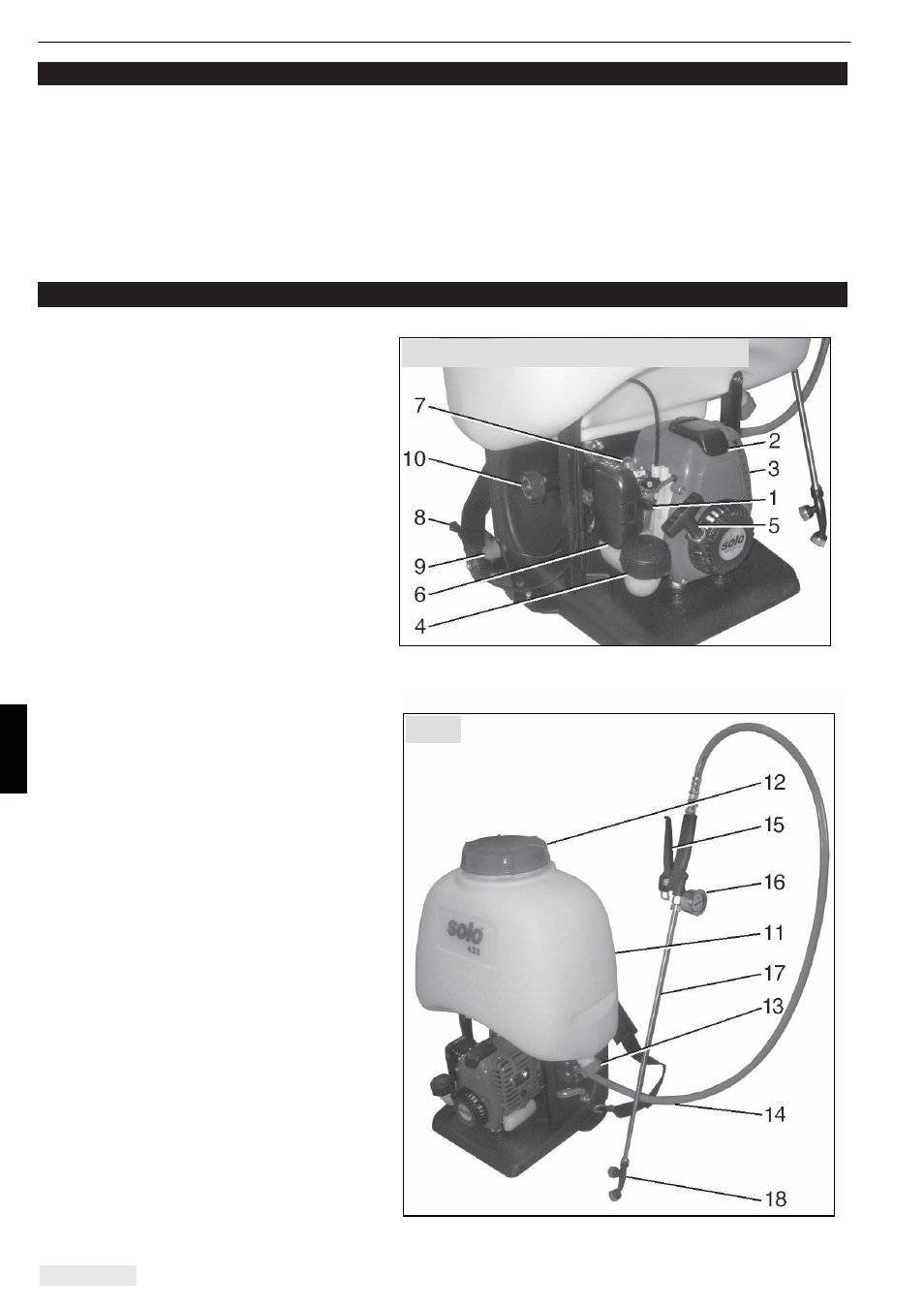

5. Parti di comando e funzionamento
Unità motore: (a seconda del modello)
Modello con motore Honda 4T
Î
Osservare con attenzione le specifiche
tecniche riportate nel materiale
informativo fornito separatamente.
1. Leva aria / Valvola starter
2. Protezione candeletta d’accensione
3. Silenziatore
4.
Chiusura serbatoio carburante
5. Presa starter
6. Filtro dell’aria
7. Primer
8.
Leva regolazione gas
9. Pusante di stop
10. Regolatore di pressione (illustrazione schematica / a seconda del modello)
Dispositivo spruzzatore:
11. Contenitore miscela
12. Coperchio chiusura -
Apertura riempimento liquido da
spruzzare (all’interno dell’apertura
di riempimento è integrato un
filtro di riempimento estraibile)
13. Coperchio chiusura -
Apertura scarico liquido da spruzzare
14. Flessibile di pressione
15. Impugnatura di comando
16. Manometro
17. Tubo spruzzatore
18. Riporto ugello
(illustrazione schematica / a seconda del modello)
Fig. 1 Modelli con motore SOLOi
Fig. 2
