4. Lieferumfang
x Grundgerät
o Komplettes Gerät aber ohne Spritzrohr
x Spritzrohr mit vormontiertem Düsenaufsatz
x je 1 Stk. symbolischer Aufkleber für Behälterinhalt: Herbizide, Fungizide und Insektizide.
x Diese Gebrauchsanweisung und eine separate Motoren-Gebrauchsanweisung
x CE Konformitätserklärung auf separatem Beiblatt
5. Bedienungs- und Funktionsteile
Motoreinheit: (modellabhängig)
beim Honda-Motor gelten die Angaben
in der separaten Motor-Betriebsanleitung.
1. Choke-Hebel / Starterklappe
2. Zündkerzenabdeckung
3. Schalldämpfer
4. Kraftstoff Tankverschluss
5. Startergriff
6. Luftfilter
7. Primer
8. Gaseinstellhebel
9. Stopp-Druckknopf
10. Druckregler (schematische Darstellung / modellabhängig)
Spritzeinrichtung:
11. Brühebehälter
12. Verschlussdeckel -
Spritzmitteleinfüllöffnung
(In der Spritzmitteleinfüllöffnung
ist ein herausnehmbarer
Einfüllfilter integriert)
13. Verschlussdeckel -
Spritzmittelabflussöffnung
14. Druckschlauch
15. Bedienungshandgriff
16. Manometer
17. Spritzrohr
18. Düsenaufsatz
(schematische Darstellung / modellabhängig)

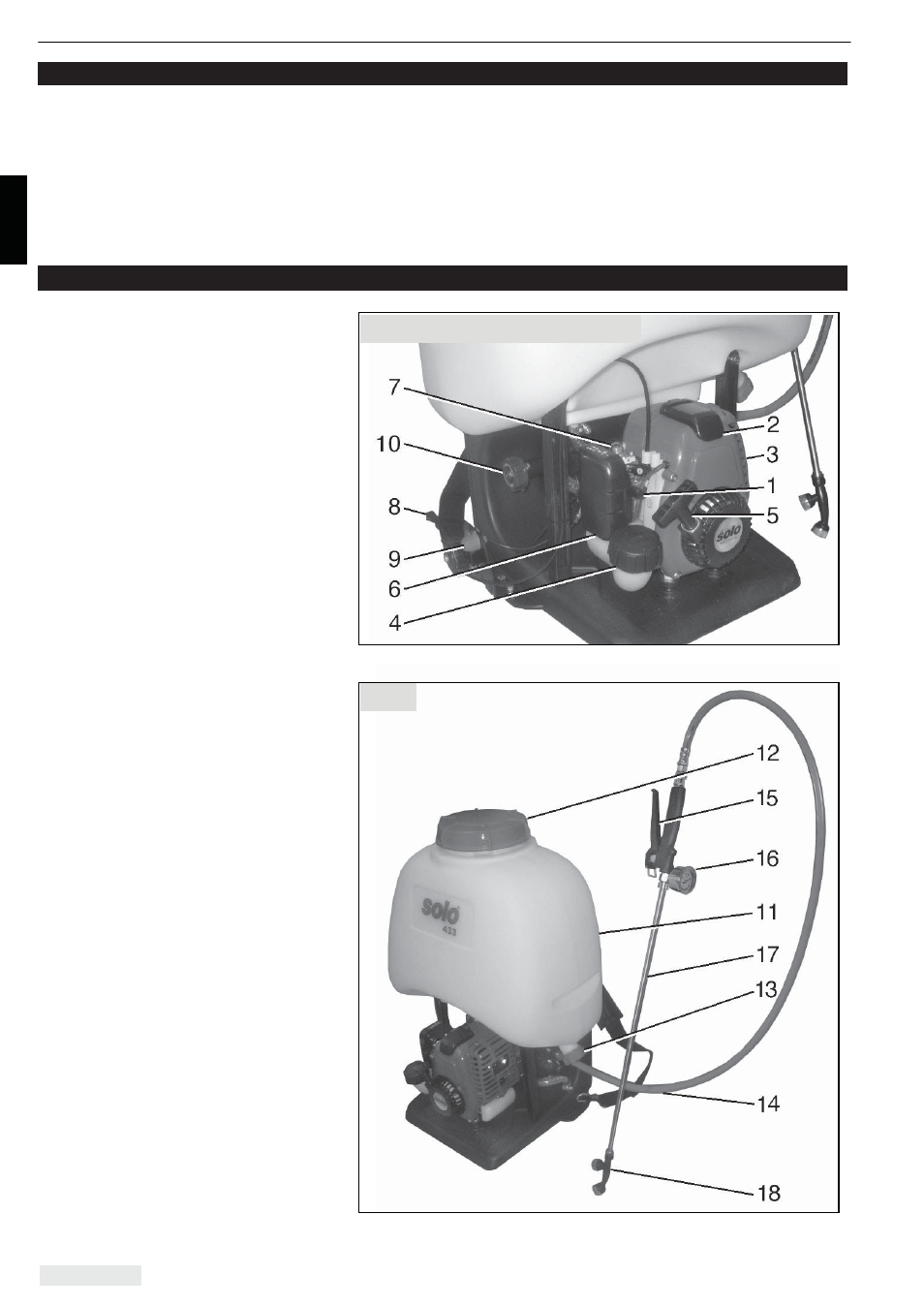

Fig. 1 (mit SOLO-2-Takt-Motor)
Fig. 2
