ESPAÑOL

ESP
A

INSTALACIÓN SIN UTILIZAR PLACA DE PLATAFORMA

Continúe con el Paso 10

ALTO

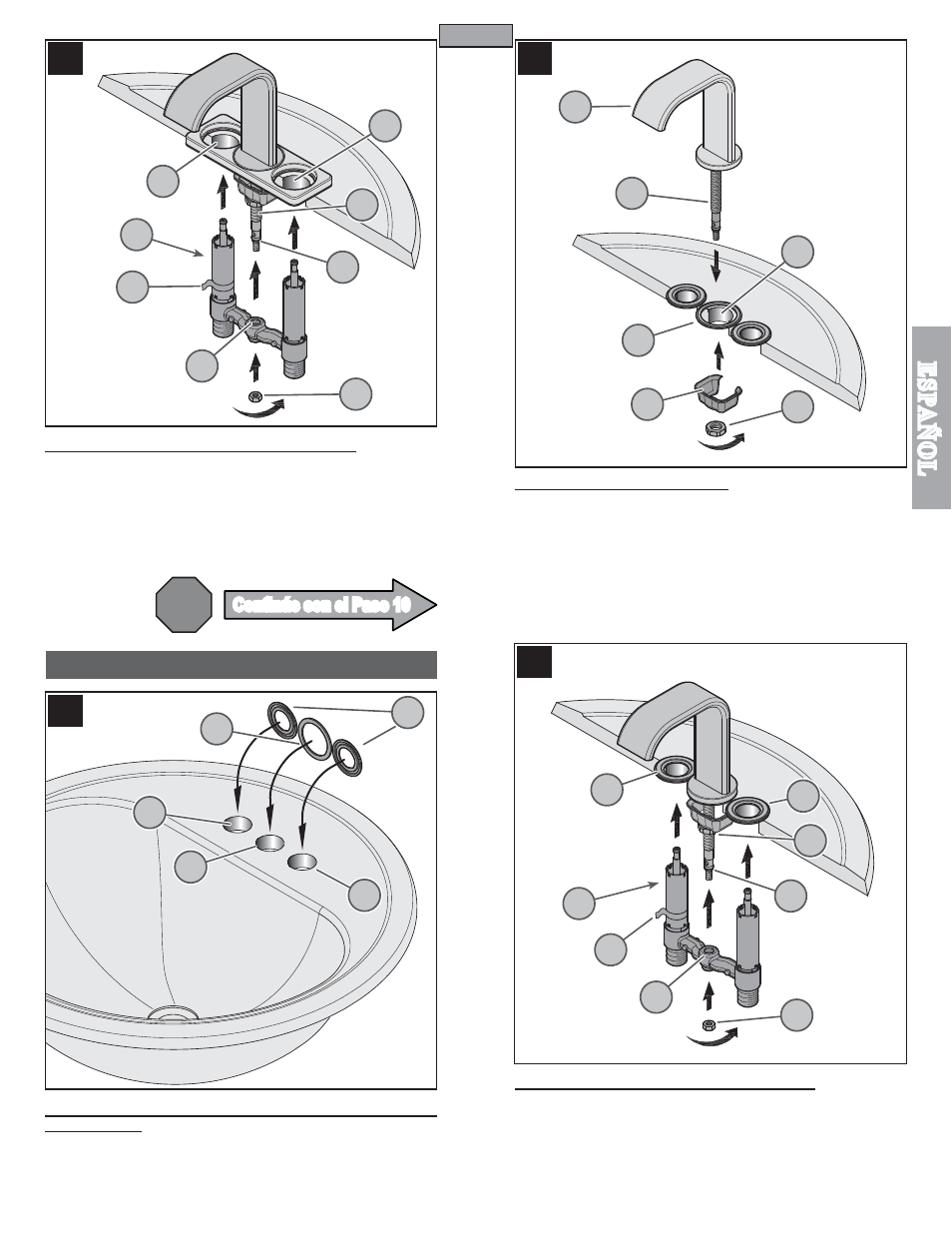

6 CÓMO INSTALAR LA BASE PARA SOPORTE

Desde abajo, introduzca la base para soporte (6A) en los agujeros para montaje (6B),
dejando el vástago marcado con la etiqueta roja (6C) en el lado izquierdo. Alinee el
casquillo (6D) con el vástago del conducto (6E), presione la base para soporte (6A)
hacia arriba hasta que la parte superior del casquillo (6D) alcance el detenedor del
vástago del conducto (6E). Tenga cuidado de no dañar los aros tóricos (6F). Coloque
la tuerca para retención (6G) y apriete ﬂojamente hasta que la base para soporte (6A)
quede unida al vástago del conducto (6E).

7 INSTALACIÓN DE LOS ANILLOS DE MONTAJE Y EL EMPAQUE
DE CONDUCTO

Si desea, aplique un cordón pequeño de masilla de plomería al lado inferior de los anillos
de montaje (7A). Coloque los anillos de montaje (7A) sobre los agujeros externos (7B)
del fregadero. Coloque el empaque del conducto (7C) sobre el agujero central (7D) del
fregadero.

8 INSTALACIÓN DEL CONDUCTO

Introduzca el vástago del conducto (8A) sobre el empaque del conducto (8B) y el agujero
central (8C) del fregadero. Desde abajo del fregadero, coloque la arandela de empuje
(8D) en el vástago del conducto (8A) y apriétela con la tuerca para montaje (8E).
Antes de apretar completamente, veriﬁque que el conducto (8F) esté centrado y de
cara al frente.

Precaución: ¡No apriete demasiado!

9 INSTALACIÓN DE LA BASE PARA SOPORTE

Desde abajo, introduzca la base para soporte (9A) en los agujeros de los anillos de
montaje (9B), dejando el vástago marcado con la etiqueta roja (9C) en el lado izquierdo.
Alinee el casquillo (9D) con el vástago del conducto (9E), presione la base para soporte
(9A) hacia arriba hasta que la parte superior del casquillo (9D) alcance el detenedor del
vástago del conducto (9E). Tenga cuidado de no dañar los aros tóricos (9F). Coloque
la tuerca para retención (9G) y apriete ﬂojamente hasta que la base para soporte (9A)
quede unida al vástago del conducto (9E).
