FRANÇAIS

FRAN

AIS

POSE SANS APPLIQUE

STOP

Passer à l’étape 10

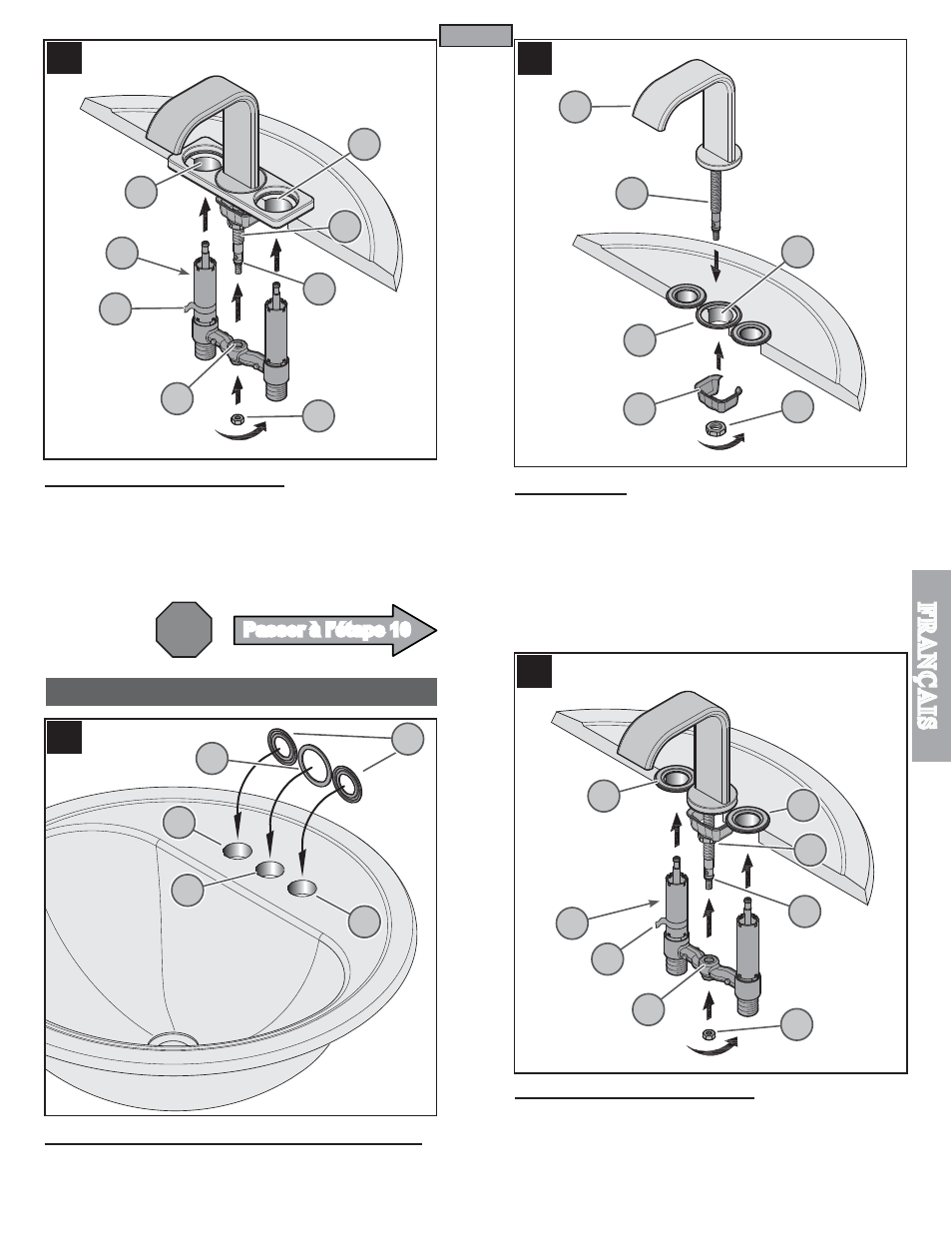

6 POSE DE L’ÉLÉMENT INFÉRIEUR

Depuis le dessous, insérer l’élément inférieur (6A) dans les trous de montage (6B), en
plaçant la tige marquée étiqueté en rouge (6C) du côté gauche. Aligner la douille (6D)
sur la tige de bec (6E) et pousser l’élément inférieur (6A) vers le haut jusqu’à ce que le
haut de la douille (6D) touche la butée de tige de bec (6E). Faire attention de ne pas
endommager les joints toriques (6F). Serrer l’écrou de blocage (6G) paresseusement
jusqu’à ce que l’élément inférieur (6A) soit solidement ﬁxй а la tige de bec (6E).

7 POSE DE L’ANNEAU DE MONTAGE ET LE JOINT DU BEC

Si on le désire, appliquer un petit cordon de mastic de plombier sur le dessous de la
bride de l’anneau de montage (7A). Placez les anneaux de montage (7A) sur les trous
externes (7B) de l’évier. Placez le joint du bec (7C) sur le trou central (7D) de l’évier.

8 POSE DU BEC

Introduire la tige (8A) du bec dans le joint du bec (8B) sur le trou central (8C) de l’évier.
Depuis le dessous du lavabo, placer une rondelle de poussée (8D) sur la tige (8A) du
bec et serrer au moyen de l’écrou de ﬁxation (8E). Avant d’effectuer le serrage ﬁnal,
s’assurer que le bec (8F) est centré et tourné vers l’avant.

Attention : ne pas trop serrer !

9 POSE DE L’ÉLÉMENT INFÉRIEUR

Depuis le dessous, insérer l’élément inférieur (9A) dans les trous de l’anneau de montage
(9B), en plaçant la tige marquée étiqueté en rouge (9C) du côté gauche. Aligner la douille
(9D) sur la tige de bec (9E) et pousser l’élément inférieur (9A) vers le haut jusqu’à ce que
le haut de la douille (9D) touche la butée de tige de bec (9E). Faire attention de ne pas
endommager les joints toriques (9F). Serrer l’écrou de blocage (9G) paresseusemen
jusqu’à ce que l’élément inférieur (9A) soit solidement ﬁxй а la tige de bec (9E).
