ESPAÑOL

ESP

INSTALACIÓN DEL CUERPO DE DRENAJE DE SALTO

FUNCIONES DEL GRIFO

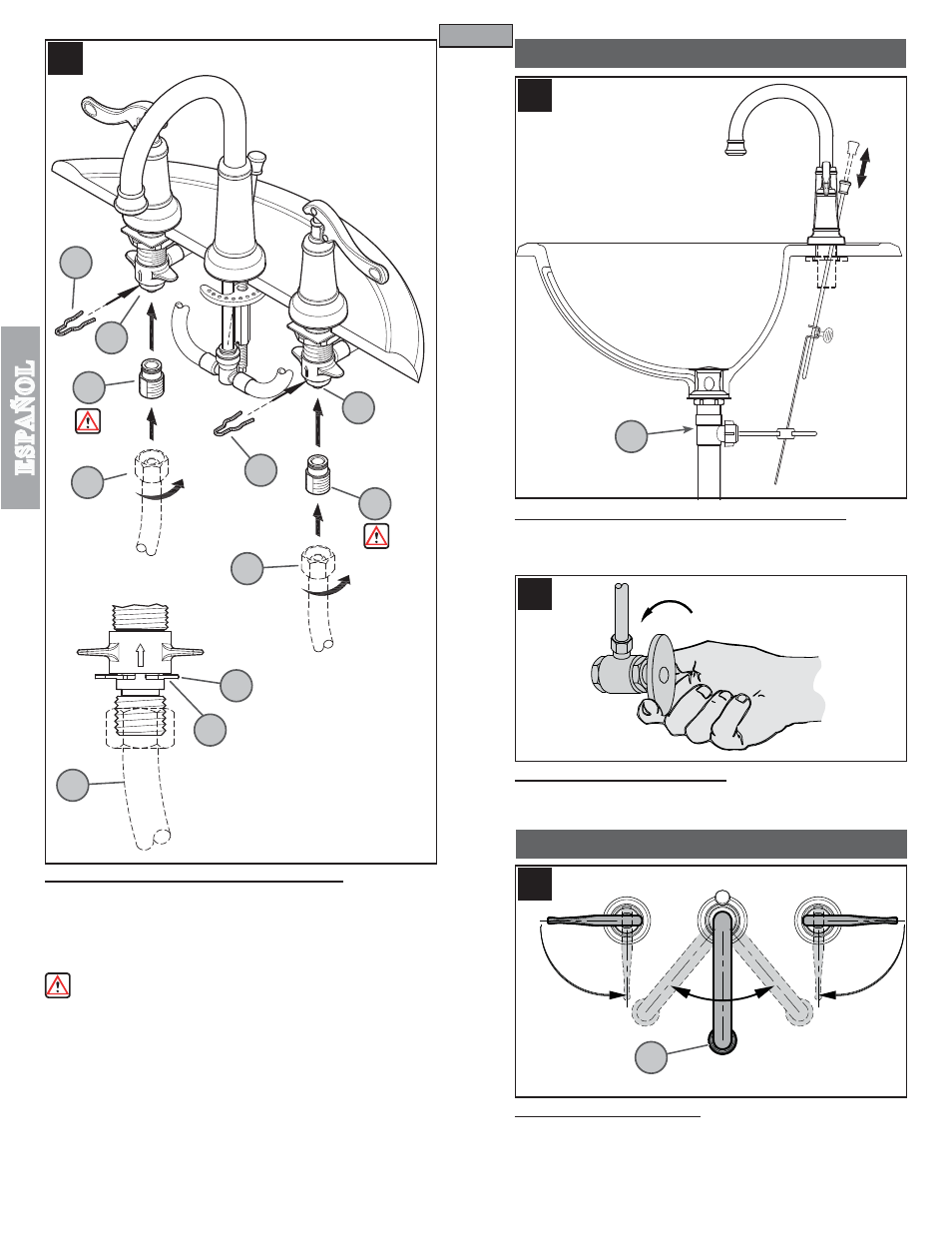

11 CONEXIONES DE SUMINISTRO DE AGUA

Primero, enrosque los conectadores de entrada (11A) en las líneas de suministro de agua (11B).
Entonces, inserte los conectadores de entrada (11A) en los cuerpos de válvula (11C). Las líneas
de suministro de agua caliente se instalan en la entrada izquierda. Las líneas de suministro de
agua fría se instalan en la entrada derecha. (Las líneas de suministro no son incluidas.) Siga
por favor las instrucciones del fabricante al instalar las líneas de fuente. Después, inserte los
sujetadores (11C) en los agujeros de los cuerpos de válvula (11D), para ﬁjar la unidad.

ADVERTENCIA: ¡No tuerza los conectadores de la entrada (11A) una vez que

estén instalados!

12 INSTALACIÓN DEL MECANISMO DE VACIADO

Instale y ajuste el cuerpo de drenaje (12A) con las instrucciones que son incluidas en
el conjunto del cuerpo de drenaje.

13 CÓMO ACTIVAR LA UNIDAD

Abra el suministro de agua fría y caliente, luego veriﬁque que no hay fugas por abajo
y arriba del fregadero.

14 FUNCIONES DEL GRIFO

Válvula de agua FRÍA: se cierra en el sentido contrario al de las agujas del reloj, se
abre en el sentido de las agujas del reloj; Válvula de agua CALIENTE: se cierra en el
sentido de las agujas del reloj, se abre en el sentido contrario al de las agujas del reloj.
El surtidor (14A) puede girarse alrededor cuerpo del grifo en cualquier dirección.

Nota: Debe purgar el grifo antes de abrir las válvulas (consulte al paso 15)

CALIENTE

FRÍA

ABIERTA

12A

14A

11A

11D

11E

11D

11A

11B

11C

FRÍA
