FRANÇAIS

FRAN

AIS

INSTALLATION DU CORPS DE BONDE

FONCTIONNEMENT DES ROBINETS

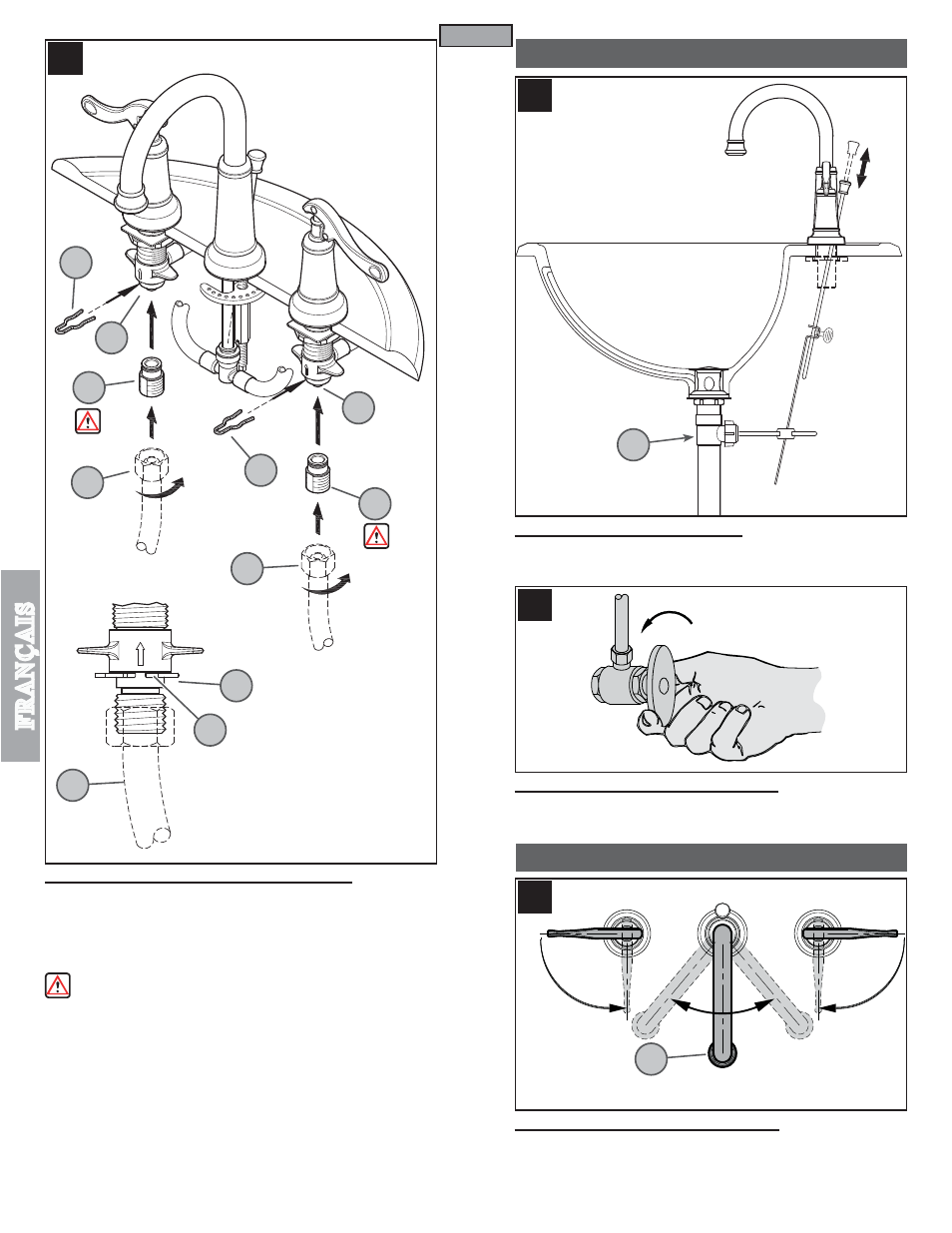

11 RACCORDEMENTS DES ARRIVÉES D’EAU

Premier, visser connecteur d’entrée (11A) dans puis les tuyaux d’arrivée d’eau (11B).
Insérez les connecteurs d’entrée (11A) dans des corps de valve (11C). Les canalisations
d’alimentation d’eau chaude entrent á l’admission gauche. Les canalisations d’alimentation
d’eau froide entrent á l’admission droite. (Tuyaux d’arrivée d’eau ne sont pas incluses.)
Veuillez suivre les instructions du fabricant quand installant les robinets d’arrivée. Après,
insérez l’agrafe (11C) dans les trous du corps de valve (11D) pour assujettir celui-ci.

AVERTISSEMENT : Ne tordez pas connecteur d’entrée (11A) une fois qu’ils

sont installés !

12 INSTALLATION DE LA BONDE

Installez et adapte le corps de bonde (12A) avec les instructions qui sont inclus dans
l’ensemble du corps de bonde.

13 MISE EN SERVICE DU MÉLANGEUR

Ouvrir les robinets d’arrivée d’eau chaude et d’eau froide, puis vériﬁer le dessus et le
dessous du lavabo pour voir s’il y a des fuites.

14 FONCTIONNEMENT DES ROBINETS

Robinet d’EAU FROIDE : fermeture-sens antihoraire, ouverture-sens horaire; Robinet
d’EAU CHAUDE : fermeture-sens horaire, ouverture-sens antihoraire. Le bec (14A) peut
pivoter dans n’importe quel sens autour du corps du mitigeur.

Note : Il doit purger le robinet avant d’ouvrir les valves (consultaz au pas 15).

CHAUD

FROID

OUVERT

12A

14A

11A

11D

11E

11D

11A

11B

11C

FROID
