FRANÇAIS

FRAN

AIS

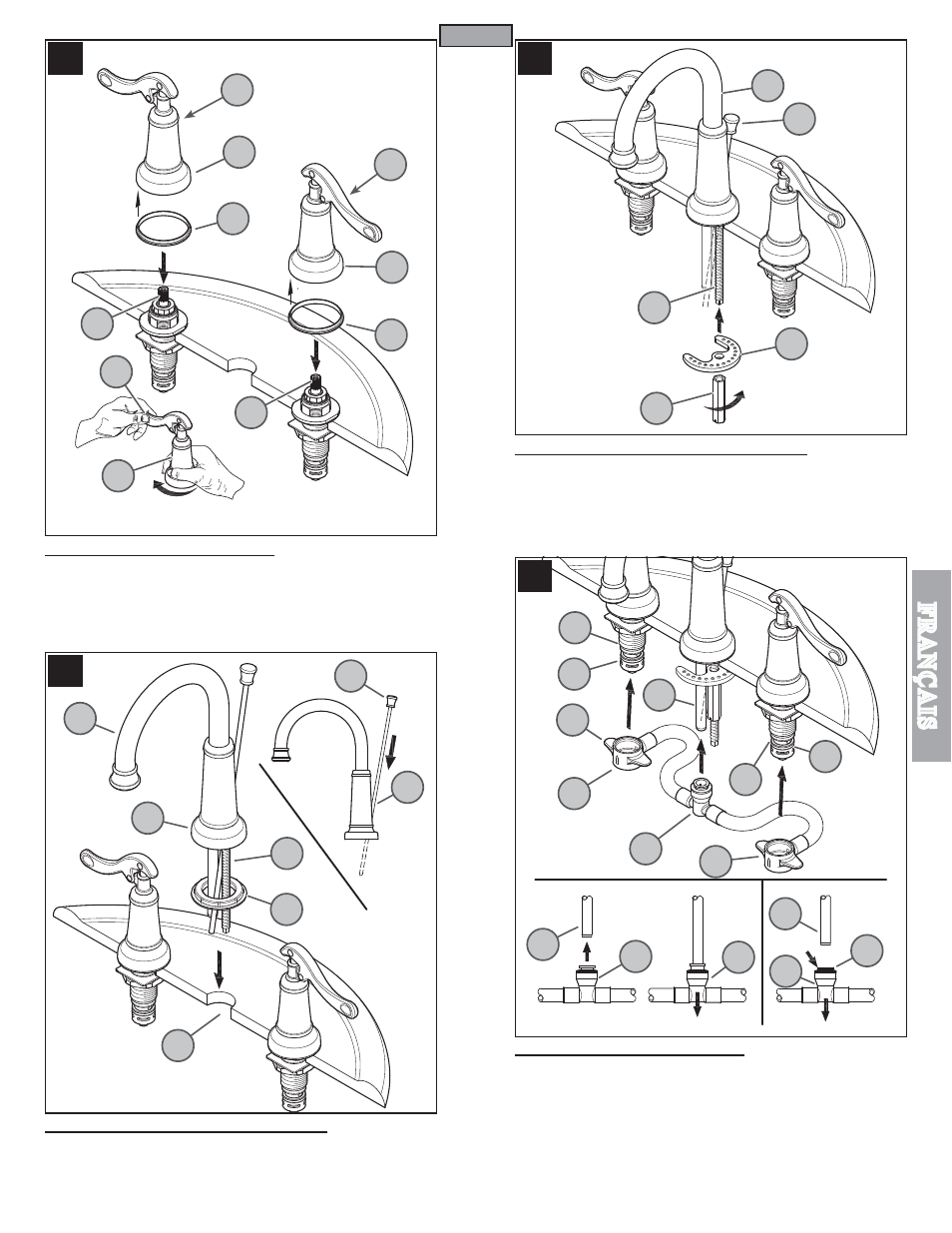

7 INSTALLATION DE LA POIGNÉE

Placez les anneaux du joint en plastique (7A) contre le fond des moyeux de poignée
(7B). Monter les manettes (7C) sur les tiges de robinets (7D).
S’assurer que les robinets et les manettes sont en position de FERMETURE. Fixer
les manettes (7E) en les maintenant en place et serrer leur moyeu (7F) en le tournant
dans le sens horaire. Pour déposer les manettes, tourner leur moyeu (7F) dans le sens
antihoraire.

8 COMMENT PLACER LE CORPS DU BEC

Introduire la tige de levage (8A) dans le trou percé à l’arrière du bec (8B). Placez l’anneau
du joint en plastique (8C) contre le fond du base (8D). La le bec étant (8E) tournés vers
l’avant, mettre la tige de levage (8A), el le tige (8F) du mitigeur en place avec précaution
dans le trou central de l’évier (8G).

9 COMMENT ASSURER LE CORPS DU BEC

Depuis le dessous de l’évier, ﬁxer du robinet (9A) en plaçant la rondelle métallique (9B)
et en vissant l’écrou long (hex.

po) (9C) sur la tige ﬁletée de montage (9D). S’assurer

que les bosses de la rondelle métallique (9B) sont sur le dessus. S’assurer que la tige
d’ascenseur (9E) il se bouge librement. Avec la main serrez la l’écrou long (9C). Assurez
que la l’écrou long (9C) mais ne dépasse pas une quart retour.

Attention : ne pas trop serrer !

10 COMMENT RELIER DU TUYAU

Depuis le dessous du lavabo, poussée le raccord central (10A) sur la tube récepteur (10B)
Tirer sur le raccord rapide (10A). Si ce raccord se sépare légèrement du collet intérieur
(10C) mais ne se détache pas du tube récepteur (10B), la connexion est sûre.
Pour libérer, pousser le raccord central (10A) vers le haut soutenez maintenant le col-
let en plastique (10C) en place et tirer sur le raccord central (10A) vers le bas jusqu’à
libérer le tube (10B).
Glisser les raccords d’embouts (10D) avec des ﬂèches (10E) se dirigeant vers le haut sur
les corps de robinets (10F). Pousser les raccords (10D) à fond vers le haut jusqu’à ce qu’ils
soient bien en place. Faire attention de ne pas endommager les joints toriques (10G).

10B

10A

10D

10F

10G

10E

10D

10A

10B

10C

10A

10B
