C. d – Factory Direct Hardware Brizo 64355LF Vuelo User Manual

Page 6

background image

6

70006 Rev. A

2

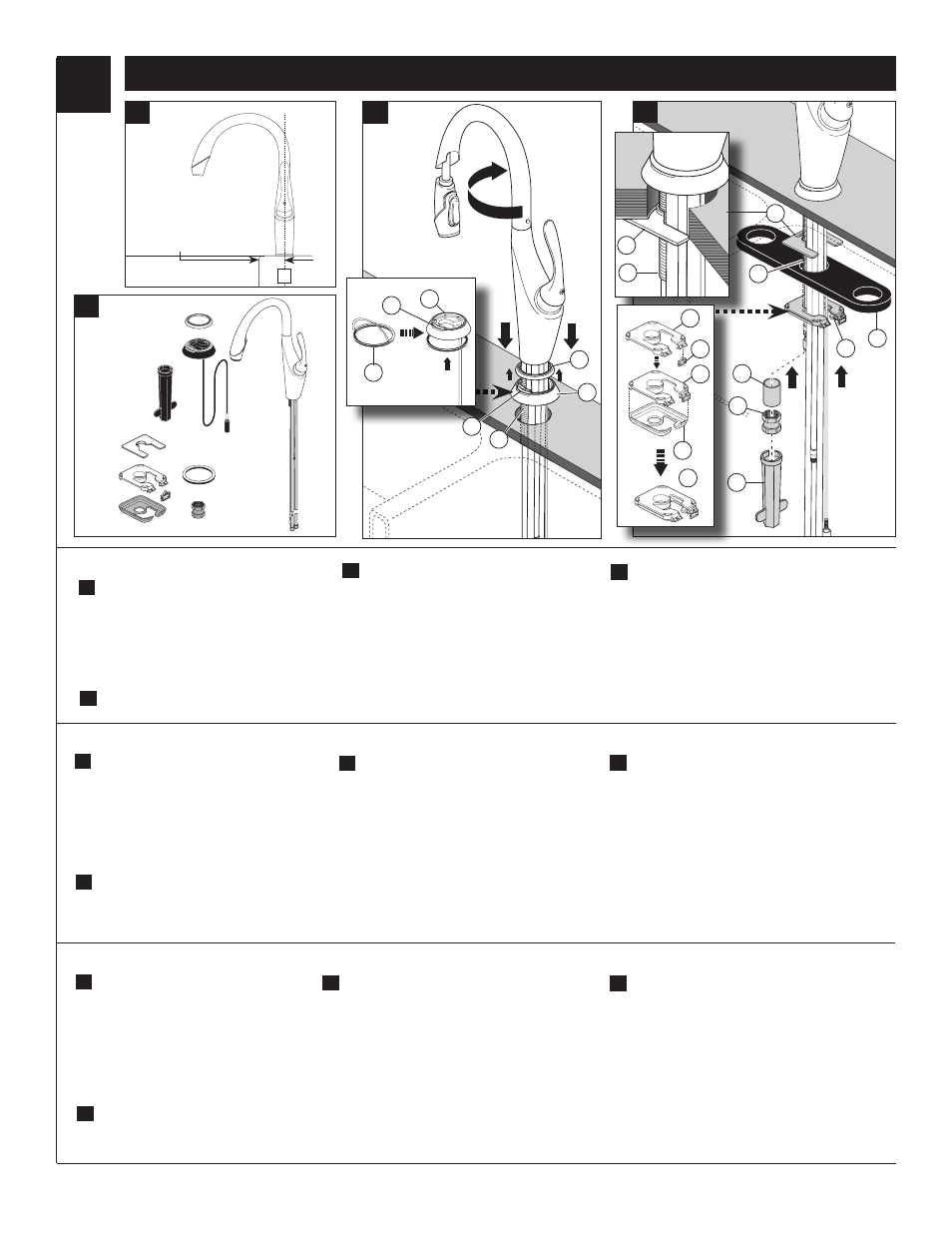

Instalación Del Surtidor En Fregaderos Instalados Por Debajo O El Interior De La Encimera O Superficie

Installation Du Bec Sur Un Évier À Montage Sous Comptoir

Spout Installation For Under Mount Sinks

A.

Your faucet is designed for a minimum hole

diameter of 1 3/8" (35 mm) and a deck

thickness of up to 3" (76 mm). Maximum

deck thickness of soap dispenser is also 3"

(76 mm). The minimum distance from the

center line (A) to the sink bowl is 1 1/4".

Recommended sink hole diameter is

1 1/2" (38 mm).

B.

For this step, use the parts shown above.

C.

SHUT OFF WATER SUPPLIES. Remove

adhesive back on trim ring gasket (1) and press

into place on trim ring (2). Place metal trim ring (4)

on top of plastic trim ring (2). Slide trim rings over

tubes and place on bottom of faucet making sure

the indicator light (3) is located in front of faucet.

Insert tubes through mounting hole in sink and

center faucet in position over hole. Make sure to

leave space between the edges of the sink and

the shank (5). HINT: Turn the spout tube opposite

the handle to balance the assembly when

mounting and aid installation of the hose.

D.

Insert tab on saddle (1) into hole in insulator (2).

Snap insulator (2) and bracket (3) together as shown.

You must install insulator (5) onto mounting shank

(6), making sure the lip is installed inside mounting

hole, fitting around mounting shank. Next,

you must

install isolation plate (7), mounting bracket / insulator

assembly (4) (insulator side up) and nut (8) onto

the mounting shank (6). For decks up to 1 3/8" (35

mm) thick use provided spacer (9) between nut and

mounting bracket.

For metal sinks mounted under

solid surfaces it is important to ensure the spout

shank (6) does not contact the metal sink. Tighten

nut (8) using wrench (10). Do not overtighten.

A.

Su llave de agua / grifo está diseñado para un

agujero mínimo de 1 3/8" (35 mm) y un grosor

de la superficie para la instalación o encimera

hasta de 3" (76 mm). El grosor máximo de la

superficie de instalación o encimera para el

dispensador de jabón también es 3" (76 mm).

La distancia mínima desde la línea central (A)

al fregadero es 1 1/4".

Se recomienda un

diámetro de agujero de 1 1/2" (38 mm).

B.

Para este paso, utilice las piezas mostradas

anteriormente.

C.

CIERRE LOS SUMINISTROS DE AGUA. Cierre

los suministros de agua. Quite el adhesivo al dorso

del empaque del aro de ajuste (1) y presione en su

lugar en el aro de accesorio plástico (2). Coloque el

aro de metal de accesorio (4) en la parte superior

del aro de accesorio plástico (2). Deslice los aros

de accesorio sobre los tubos y coloque en la parte

inferior de la llave de agua asegurándose que la

luz indicadora (3) se encuentra en frente de la llave.

Inserte los tubos a través del orificio de montaje en

el fregadero y coloque la llave de agua/grifo en el

centro, sobre el agujero (5). SUGERENCIA: Gire el

tubo del surtidor opuesto a la manija para balancear

el ensamble cuando haga la instalación.

D.

Inserte la lengüeta en la abrazadera (1) en el agujero del

aislador (2). Coloque juntos, presionando, el aislador (2) y

el soporte (3), como se muestra. Usted debe instalar el ais-

lador (5) en la espiga de montaje (6), asegurándose que el

reborde quede instalado dentro del agujero de montaje,

ajustando alrededor de la espiga de montaje. A continu-

ación, debe instalar la placa de aislamiento (7), el soporte

de montaje / ensamble del aislador (4) (el lado del aislador

hacia arriba) y la tuerca (8) en la espiga de montaje (6).

Para superficies de instalación / encimeras hasta de 1 3/8"

(35 mm) de grosor use el separador incluido (9) entre la

tuerca y el soporte de montaje.

Para los fregaderos de

metal montados en superficies sólidas, es importante

asegurar que la espiga del surtidor (6) no tenga con-

tacto con el fregadero de metal. Apriete la tuerca (8) con

la llave de tuercas (10). No apriete demasiado.

A.

Votre robinet est conçu pour un trou d’un

diamètre d’au moins 1 3/8 po (35 mm)

et une surface d’au plus 3 po (76 mm)

d’épaisseur. L’épaisseur maximale admis-

sible de la surface pour le distributeur

de savon est aussi de 3 po (76 mm). La

distance minimale admissible entre la ligne

centrale (A) et la cuvette de l’évier est de 1

1/4 po.

Le diamètre du trou dans l’évier

recommandé est de 1 1/2 po (38 mm).

B.

Pour cette étape, veuillez utiliser le sac qui

porte le chiffre.

C.

FERMEZ LES ROBINETS D’ARRêT. Enlevez la

pellicule qui recouvre la surface adhésive à l’endos

du joint de l’anneau de finition (1), puis placez le joint

contre l’anneau de finition (2) et exercez une pression.

Placez l’anneau de finition en métal (4) sur le dessus

de l’anneau de finition en plastique (2). Glissez les

anneaux de finition sur les tubes et amenez-les con-

tre le dessous du robinet tout en vous assurant que

le voyant indicateur (3) est situé à l’avant du robinet.

Introduisez les tubes dans le trou de montage de l’évier

et centrez le robinet sur le trou. Laissez de l’espace

entre le bord de l’évier et la tige (5). CONSEIL : tournez

le bec et placez-le dans la direction opposée à celle de

la manette afin d’équilibrer le robinet pour le montage et

de faciliter l’installation du tuyau souple.

D.

Introduisez la patte sur l’appui (1) dans le trou de l’isolateur

(2). Solidarisez l’isolateur (2) et le support (3) comme le

montre la figure. Vous devez installer l’isolateur (5) sur

la tige de montage (6) en vous assurant que la lèvre se

trouve à l’intérieur du trou de montage et autour de la

tige de montage. Montez ensuite la plaque isolante (7), le

support de montage avec l’isolateur (4) (isolateur vers le

haut) et l’écrou (8) sur la tige de montage (6). Si la surface

a 1 3/8 po (35 mm) ou moins d’épaisseur, placez la pièce

d’espacement fournie (9) entre l’écrou et le support de

montage.

Si l’évier est en métal et il est monté contre

le dessous de la surface d’appui, la tige du bec (6) ne

doit absolument pas lui toucher. Serrez l’écrou (8) à

l’aide de la clé (10). Prenez garde de trop serrer.

7

6

1

2

3

5

C.

D.

6

8

5

4

Under Mount Sinks / Instalación por Debajo / Sous le bâti

A.

A

1 1/4" Min. From Center Line

To Sink Bowl.

1 1/4" Mínimo. De la línea de centro

para hundir el tazón de fuente.

1 1/4" ; Minimal. De la ligne centrale

pour descendre la cuvette.

9

10

2

3

4

1

2

B.

4

5

2

3
