C.
1
3

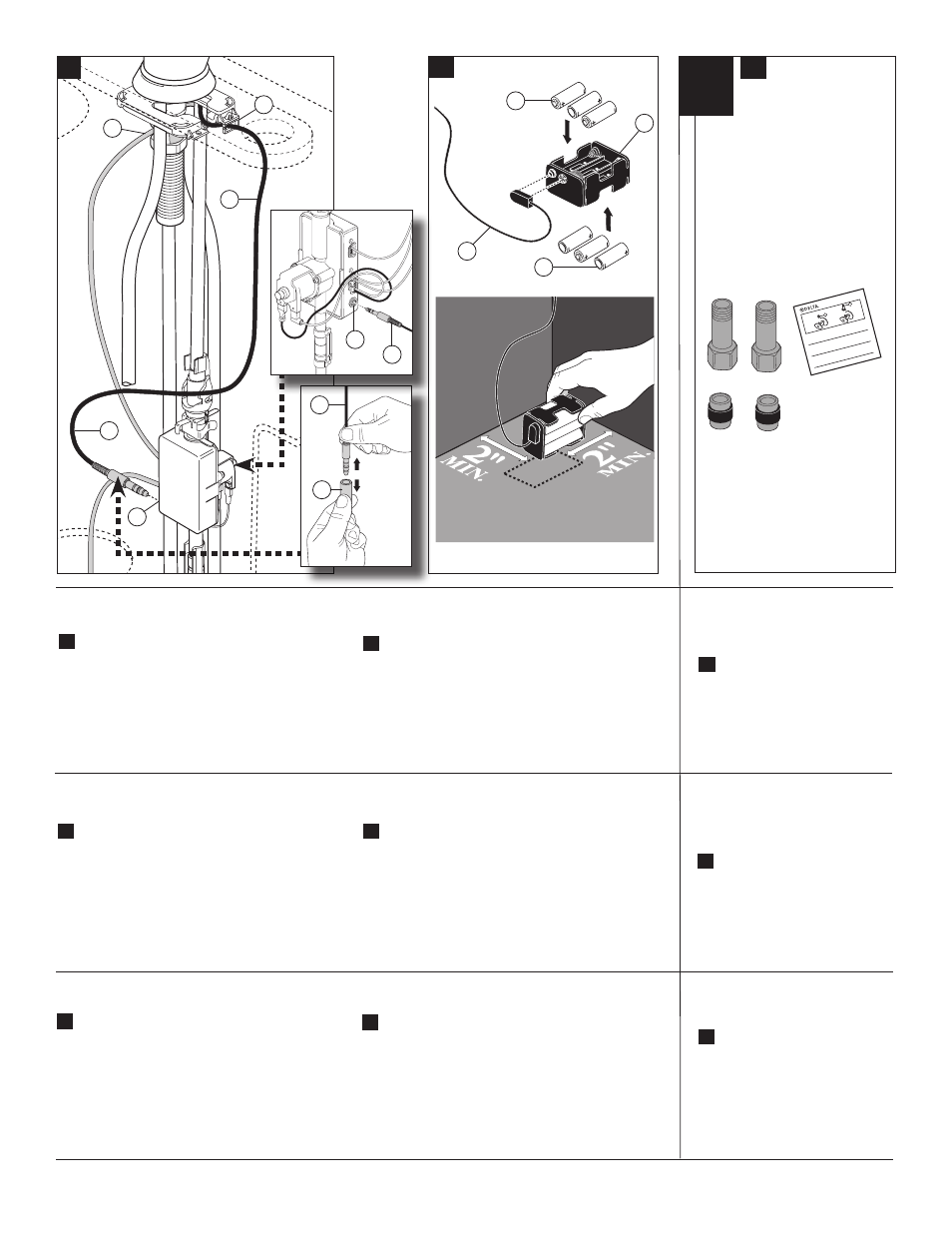

C. Wire (3), extending from faucet base, is shipped with a
protective plastic cap (4). Remove this by grasping the
plug and pulling off the cap. Discard cap. Plug wire (3)
into port (5) on the solenoid assembly, and route
through wire guide (6) keeping it away from wire (1).
Avoid twisting wires together or placing the wires
close to each other.
10 70006 Rev. A
C. El cable de extensión (3), que se extiende desde la base
de la llave de agua / grifo, se suministra con una tapa de
plástico de protección (4). Quítela sujetando el enchufe y
quitándole la tapa. Deseche tapa. Conecte el alambre (3)
a la toma (5) en el ensamble del solenoide, y diríjalo a
través del alambre de guía (6) manteniéndolo lejos del
alambre (1). Evite torcer juntos los alambres o tener los
alambres cerca uno del otro.
C. Le bout de fil (3), qui sort de la base du robinet, est muni
d’un capuchon protecteur en plastique (4). Saisissez le fil
et tirez sur le capuchon pour l’enlever. Jetez le capuchon.
Connectez le fil (3) à la borne (5) de l’électrovanne et
faites courir le fil dans le guide-fil (6) pour le tenir à
l’écart du fil (1). Évitez de torsader les fils ou de les placer
près l’un de l’autre.
4
3
5
5
D.
3
3
2
1
D.
Connect battery cable (1), from the solenoid, to battery
box (2). Load 6 “AA” batteries (3) into the battery box
(2). Important: DO NOT load batteries before making
all electrical connections. Note: It is critical for the
batteries to be loaded in the correct direction in the
battery box. Place battery holder on cabinet floor. (Flat
on the floor for best performance and at least 2"
from cabinet walls and other objects.)
D. Conecte el cable de las baterías (1), del solenoide, a la
caja de baterías (2). Coloque las 6 baterías / pilas "AA"
(3) en la caja de baterías (2). Importante: NO cargue las
pilas antes de hacer todas las conexiones eléctricas.
Nota: Es crítico que las baterías se carguen en la
dirección correcta en la caja de baterías. Coloque las
baterías en el piso del gabinete. (Plano en el piso para
obtener un mejor rendimiento y por lo menos a 2" de
las paredes del gabinete y otros objetos.)
D. Raccordez le câble du boîtier de piles (1), au boîtier de
piles (2). Placez 6 piles « AA » (3) dans le boîtier de piles
(2). Important : NE PLACEZ PAS les piles dans le
boîtier de piles avant d’avoir réalisé tous les
branchements électriques. Note : les piles doivent
absolument être placées dans le bons sens dans le
boîtier de piles. Placez le boîtier de piles sur le fond de
l’armoire. (Idéalement, il doit reposer à plat sur le fond
de l’armoire à au moins 2 po des parois de l’armoire et
des autres objets.)
6
3
3
5
1. Inse rt ferrule (1) into cold
water sto p.
2. Thread on check valve (2) and tighten
(do not overtighten) .
Conti nue inst ructions on page 2
. Important : To ensure proper op eration of your plumbing it
is essenti al to
install these check valve assem blies onto your sup ply stops.
1
1. Introduzca el casqu
illo (1) en el tope del agua f ría.
2. Enrosque la válvula de cheque (2) y ap
riete (no ap riete dem asiado).
Conti núe las inst rucciones en la página 2.
Import ante: P ara ase gurar e l funcio namien to debi do de s u plom ería es esenci al in-
stalar e stos en samble s de vá lvulas c hecado ras en los top es del s uminis tro de a gua.
1. Intro duisez la virole (1) dan s le rob inet d’a limenta tion en eau fro ide.
2. Vissez le clapet non-ret
our (2) et serrez-le (
prenez ga rde de trop serrer).
Conti nuez les inst ructions à la page 2.
Important : Vous d evez installer ces
clapets de non -retour sur vos robinets
d’alimentation pour que la
plomberie fonctionne correctem
ent.
Check Valve Installation
Instalación de la
Válvula Checadora
Installation du clapet de non-retour 2
6/5/08
53442 R ev B
1
A. For this step, use the parts
shown above.
A.
A. Para este paso, utilice las piezas
mostradas anteriormente.
A. Pour cette étape, veuillez utiliser le
sac qui porte le chiffre.
