3 204833 Rev. A
1. Identify desired length of tube (1). Leave 1” - 2” of extra length to allow for easier
installation and cut tube. Ensure cut is straight and burr free.
2. Slide nut (2) and plastic sleeve (3) onto cut tube. Ensure sleeve is oriented as shown.
3. Insert tube into outlet fitting (4). Tube should touch bottom of hole inside fitting.
4. Slide plastic sleeve down tube until it engages top of fitting. NOTICE: Failure to use
plastic sleeve in the correct orientation will result in disconnection and possible
water damage.
5. Slide nut over plastic sleeve. With wrench, tighten nut 2 turns past finger tight.
3
2
1
4
Ensure cut is straight.
Do not install sleeve
upside down.
Do not use RP51243 gasket
(1) supplied with PEX tubing
or brass ferrule (2) supplied
with valve stops.
Ensure tube is fully inserted
into stop before sliding
sleeve down to engage top
of fitting.
Incorrect Installation
Instalación Incorrecta
Installation Incorrecte
1. Identifique la longitud deseada del tubo (1). Deje 1” - 2” de soltura para una instalación
más fácil y sin rebabas. Asegure que el corte sea recto y sin rebabas.
2. Resbale la tuerca (2) y la manga plástica (3) sobre el tubo cortado. Asegure la manga
se orienta según lo demostrado.
3. Introduzca el tubo dentro del accesorio (4). El tubo debe tocar el fondo del agujero
dentro del accesorio.
4. Deslice la manga plástica hacia abajo en el tubo hasta que encaje el la parte superior
del accesorio. AVISO : El no usar la manga plástica en la orientación correcta
resultará en desconexión y posible daño por agua.
5. Deslice la tuerca sobre la manga plástica. Con la llave de tuercas, apriete la tuerca
dándole 2 vueltas más de si fuera apretado a mano.
1. Identifiez la longueur desirée du tube (1). Laissez 1 à 2 pouces de la longueur supplé-
mentaire pour faciliter l’installation et coupez le tube. Faites une coupe d’équerre et
enlevez les bavures.
2. Glissez l’écrou (2) et la manchon en plastique (3) sur le tube coupé. Assurez la manchon
est orienté comme montré.
3. Introduisez le tube dans le raccord (4). Le tube doit toucher le fond du trou à l’intérieur
du raccord.
4. Faites glisser le manchon en plastique dans le tube jusqu’à ce qu’il pénètre dans la partie
supérieure du raccord. NOTIFICATION : Si le manchon en plastique n’a pas été
installé dans l’orientation correcte, le raccord peut se défaire et l’eau peut
occasionner des dommages.
5. Faites glisser l’écrou sur le manchon en plastique. Serrez-le à la main, puis faites deux
tours à l’aide d’une clé.
Asegúrese que el corte
esté recto.
No instale la manga
boca abajo.
No use RP51243 empaque
(1) suministrado con el
tubería de PEX o el casquillo
de bronce (2) suministrado
con las válvulas de cierre.
Asegúrese que el tubo este
completamente introducido
dentro del tope antes de
deslizar la manga hacia
abajo para encajar la parte
superior del accesorio.
Assurez-vous que
la coupe est droite.
N’installez pas le
manchon à l’envers.
N’utilisez pas RP51243 le
joint (1) fournie avec la
tuyauterie de PEX ou la
bague en cuivre (2) fournie
avec les robinets d’arrêt.
Assurez-vous que le tube
est introduit entièrement
dans le robinet d’arrêt avant
de faire glisser le manchon
vers le bas pour le fixer à
la partie supérieure du
raccord.

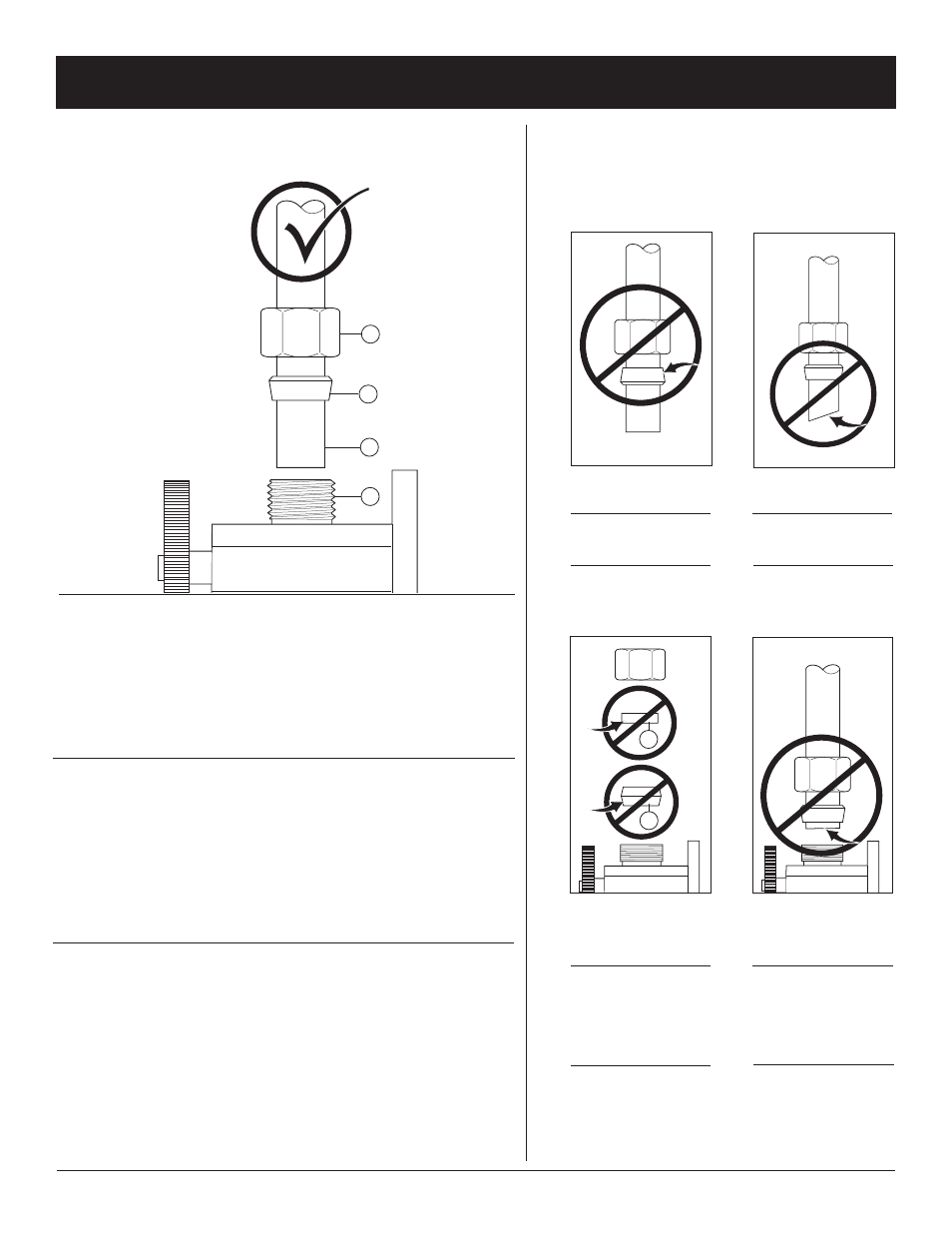

Correct method
Método Correcto
Bonne méthode
1
2
Custom Fit Connections - Plastic Sleeve Installation Instructions
Conexiones Especiales - Instructions d’installations de la manchon en plastique
Spéciaux Branchement - Instrucciones para la Instalación del la Manga Plástica
