A.

B.

A.

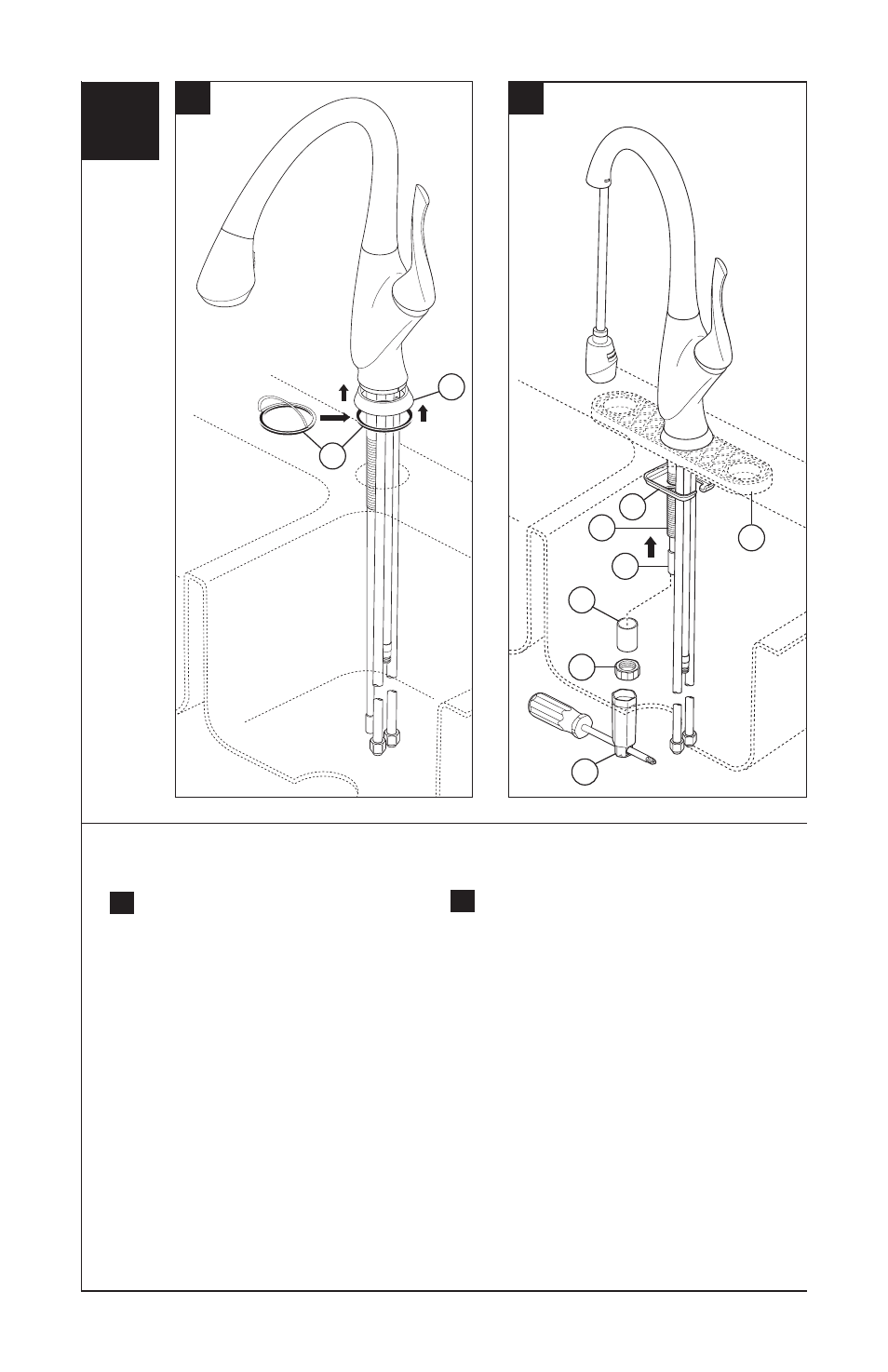

Quite el adhesivo al dorso del

empaque del aro de accesorio (1)

y oprima en su sitio en el aro de

accesorio (2). Coloque el aro de

accesorio en el fondo del cuerpo del

surtidor. Introduzca las tuberías de

suministro de agua a través del orifi-

cio para la instalación del fregadero.

Su llave de agua está diseñada para

un orificio de 1 3/8” +/- 1/4” (35 mm

+/- 6 mm) de diámetro y un grosor

de la encimera de 3” (76 mm). El

grosor máximo de las encimeras

para los dispensadores de jabón es

3” (76 mm).

B.

Deje pasar la manguera (1) parcialmente

hacia arriba en la espiga de instalación (2).

Instale el soporte de la instalación (3) y la

tuerca (4) en la espiga de instalación usando

la llave de tuercas (5). Para encimeras

de un grosor hasta 1 3/8” (35 mm) use

un separador (6) incluido, entre la tuerca

y el soporte de instalación.

Nota 1: La

llave de tuercas incluida está diseñada

para usarse con una variedad de

herramientas: destornilladores de cabeza

plana/Phillips, llaves de tuercas, etc.

Nota 2: Para fregaderos delgados (no se

recomienda), use el refuerzo (7) RP49588

para soporte de la encimera como se

muestra para instalación sencilla y de 3

orificios. SUGERENCIA: Cuando haga

la instalación gire el caño del surtidor en

dirección opuesta a la manija para balancear

el ensamble.

6

3

Instalación de la Llave de Agua – Instalación de Centro

1

2

3

6

2

4

1

5

7
